液晶ディスプレイ部と本体部とを切り離していきます。
ヒンジを留めているネジを外します。多くの場合、ヒンジ部はいくつかのネジで留まっていますが、それよりも多いネジ穴があります。裏蓋を留めるネジ穴も混ざっているため。
どこのネジ穴が純粋にヒンジを留めているものかを把握するため、画像に残しておくと後が楽です。

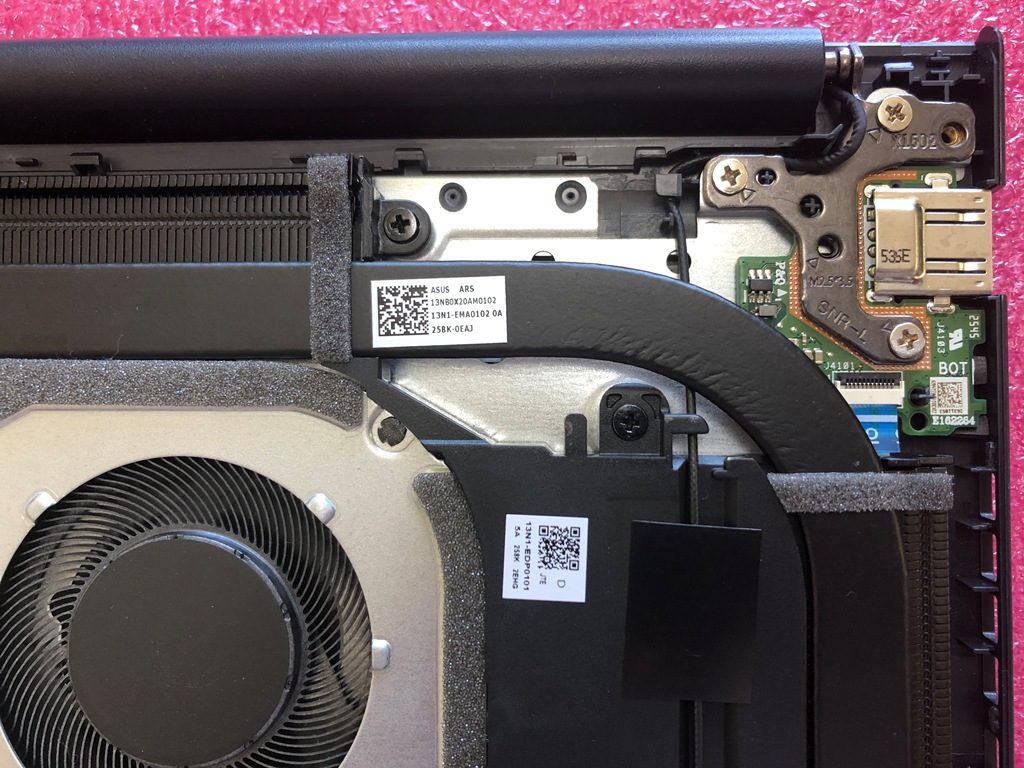

内部右側ヒンジ周辺を見ると、無線LANアンテナがぐるっと延びている感じです。そういう時にはその部分も含めて画像に残しておいた方がいいです。
後々の再配線の際に役立つことがあります。
こんな感じで

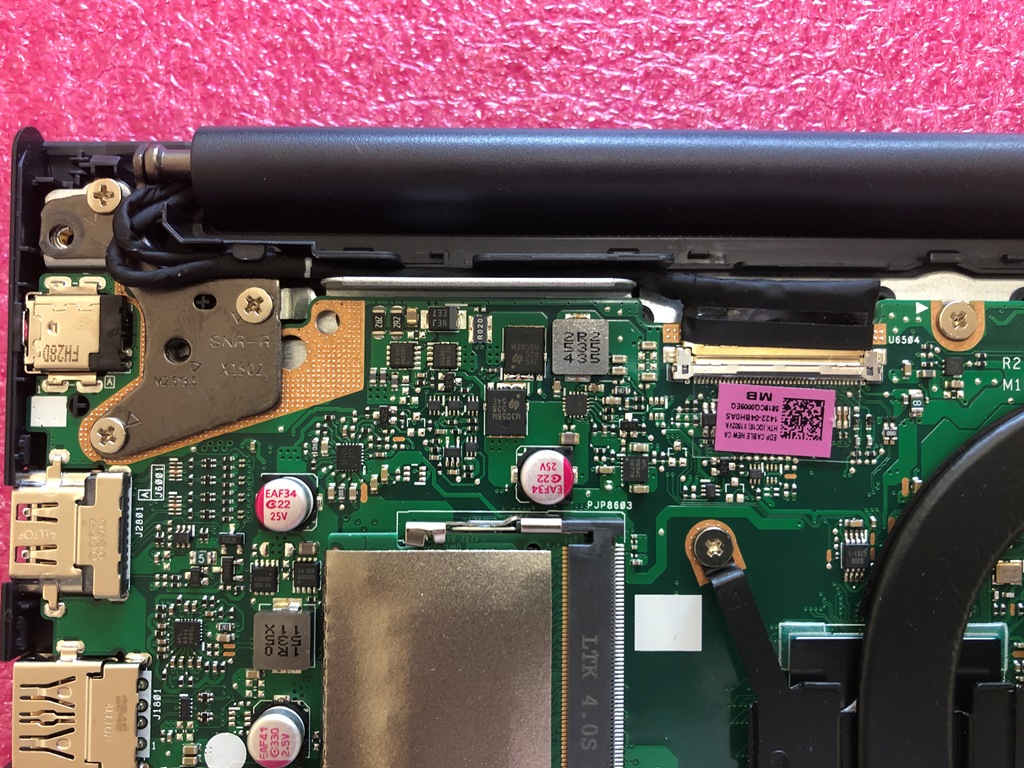

ヒンジのネジを取り外し、内部左側ヒンジ付近の液晶パネル接続ケーブル、内部右側ヒンジ付近から延びている黒色無線LANアンテナケーブルを外します。

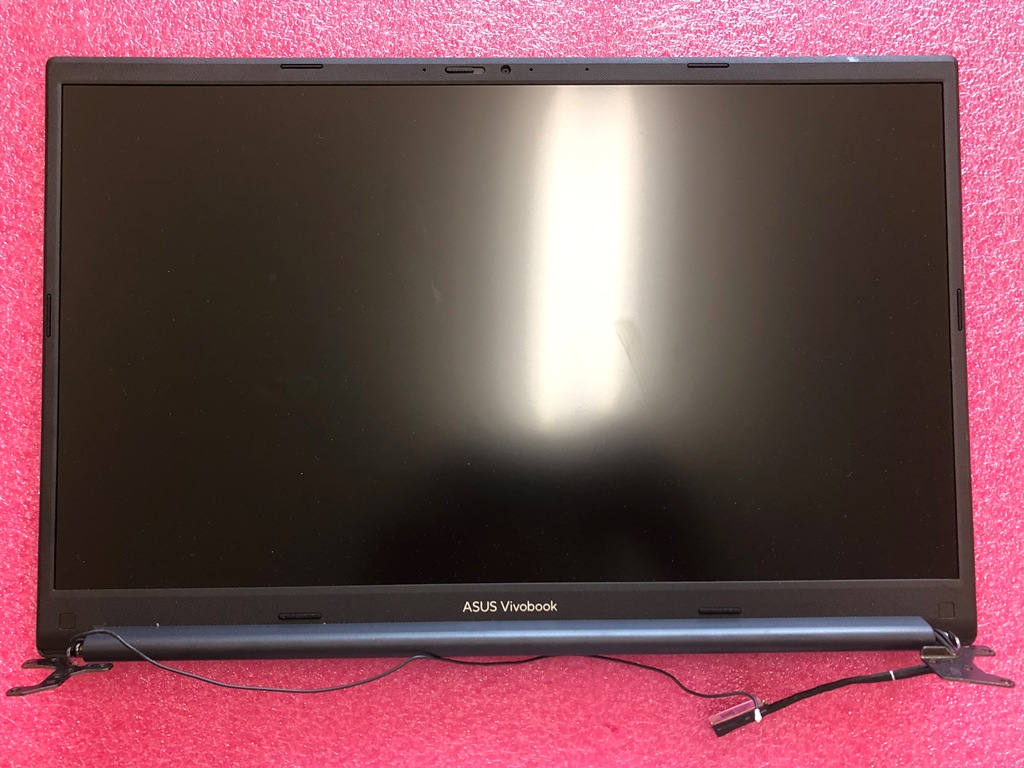

ヒンジを程よく持ち上げ、液晶ディスプレイ部と本体部とを切り離します。

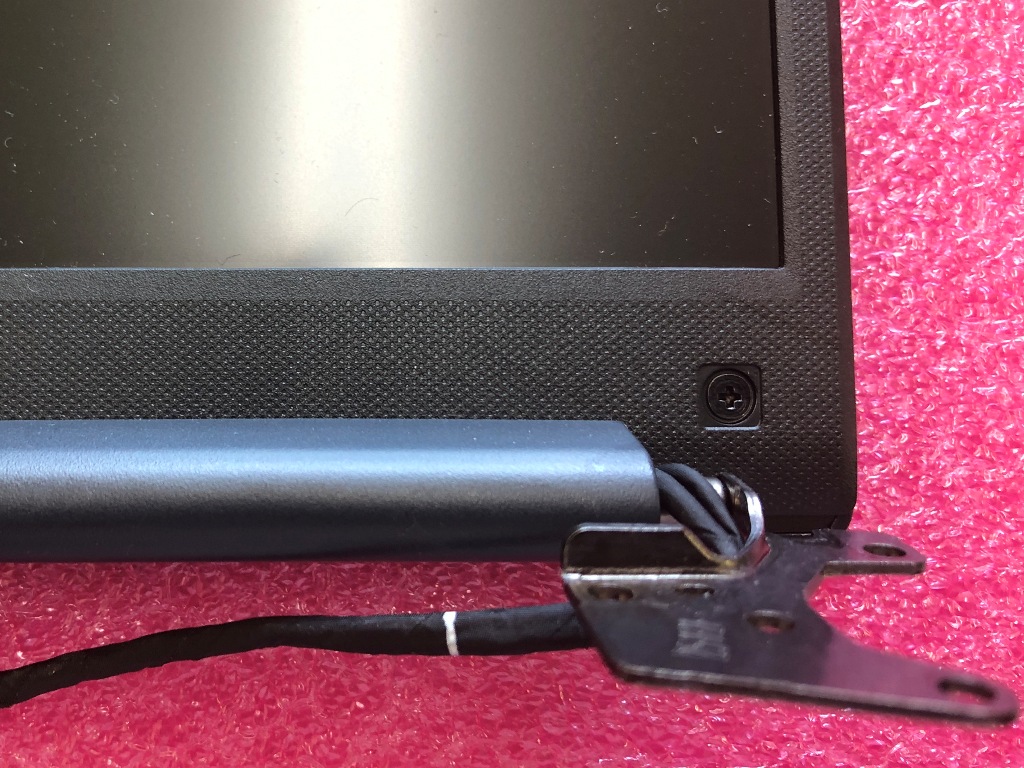

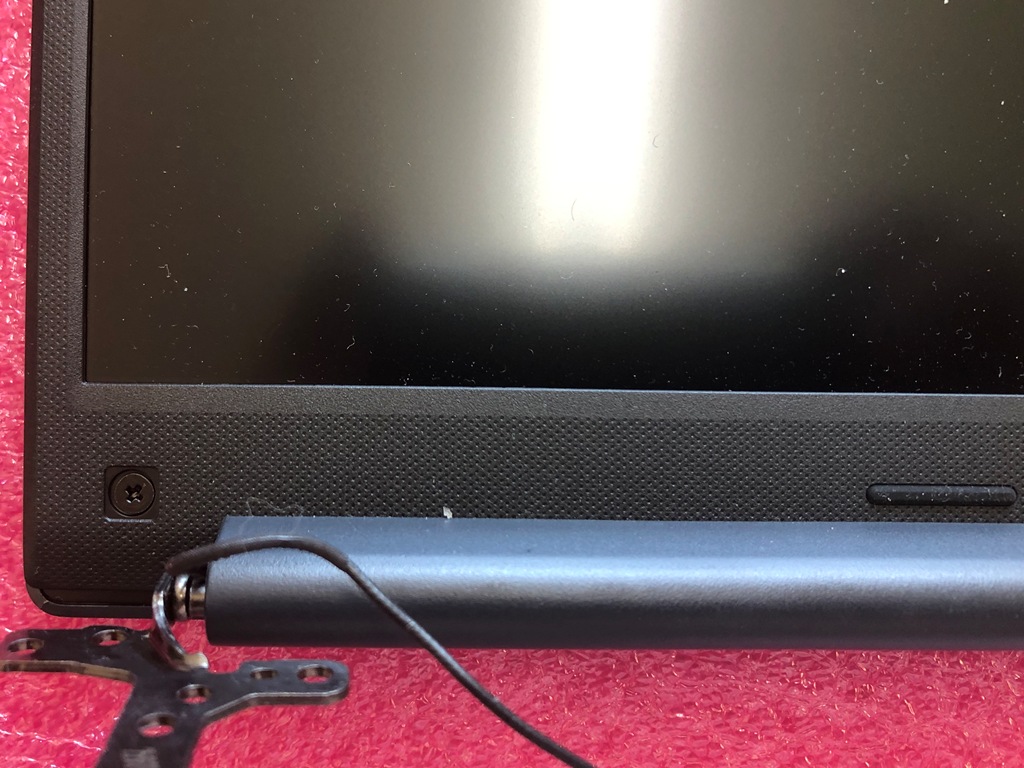

液晶ディスプレイ部の下側左右には隠しネジがあるので、それを外します。

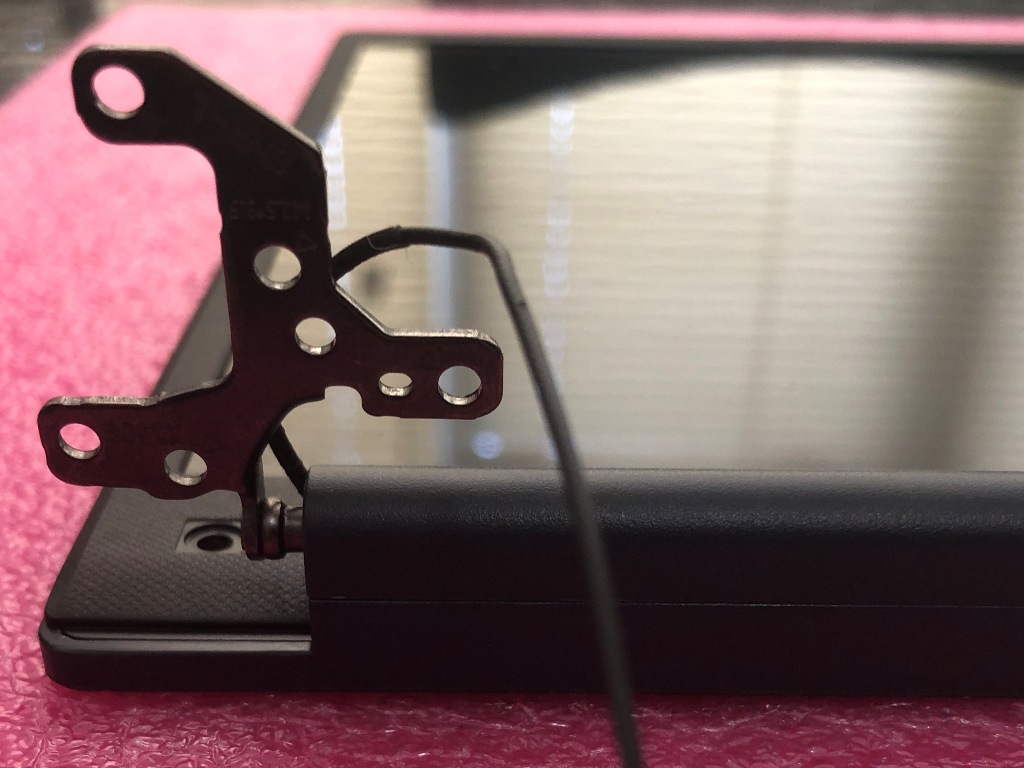

ヒンジ部についているカバーは、ツメで留まっていてスパッジャーを用いて直接パキっと取り外すパターンが比較的多いですが、こちらのモデルは右にずらすようにして外すタイプでした。
これを…

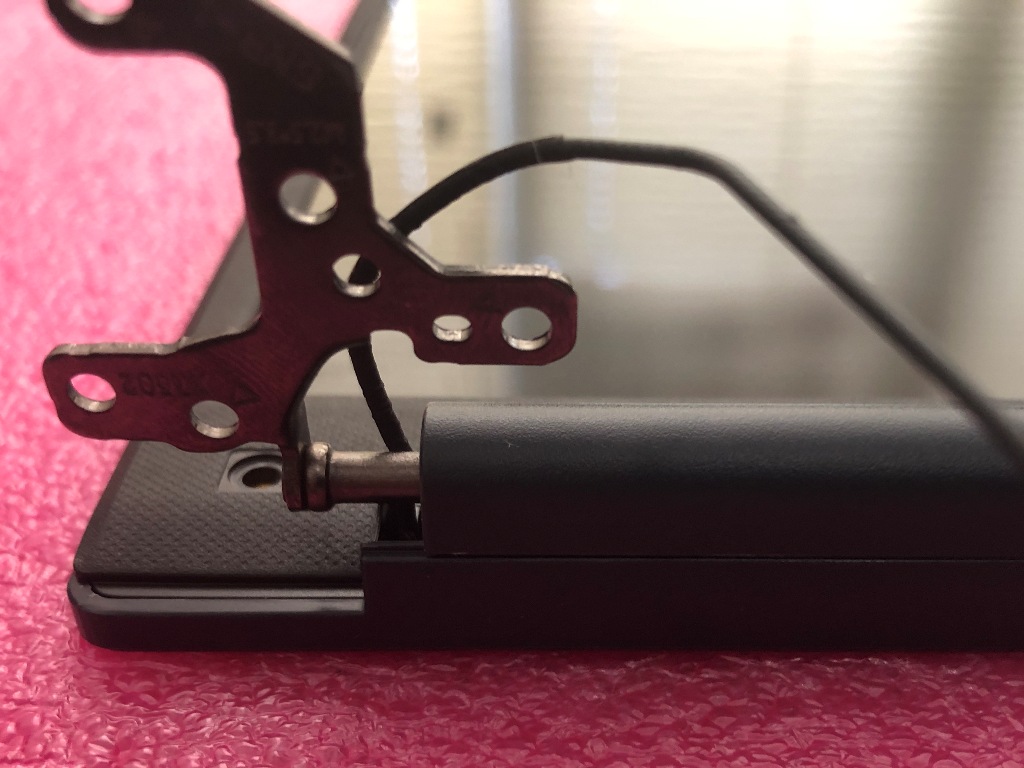

こうする
このカバーを外したら、液晶ディスプレイ部の外枠であるベゼルを外します。
両面テープで張り付けられていることが多くなったここ最近としては珍しく、ほとんどがツメで留められています。
下側は両面テープでも固定されていました。

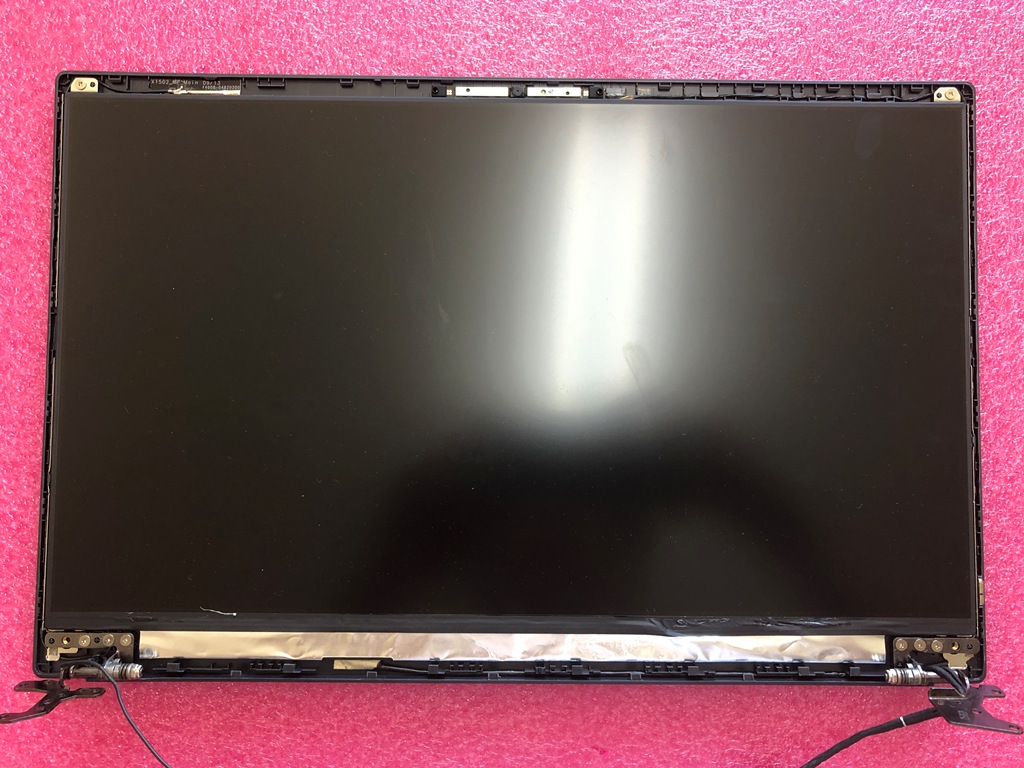

いよいよ液晶パネルの取り外しをします。
…次ページへ続きます
