DELL 一体型PC Dell 27 All-in-One (AIO) EC27250 の液晶パネル交換を承りました。

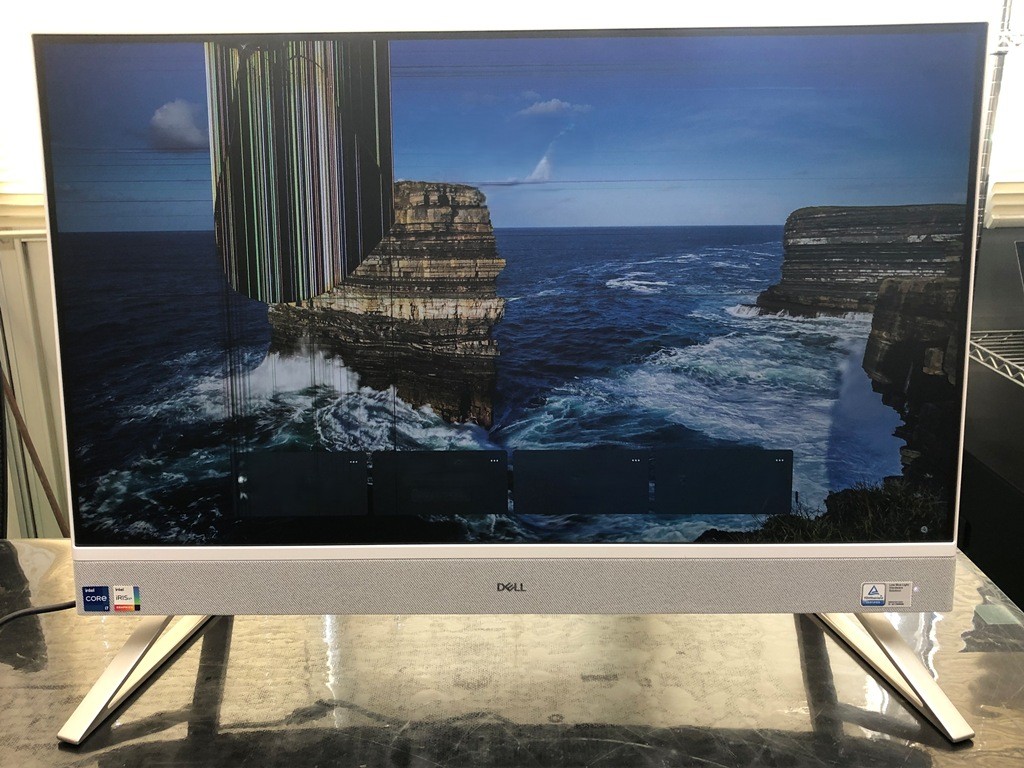

画面中央やや左が割れており、表示が乱れてしまっています。
今回はこちらの液晶パネル交換について、画像付きで順を追っていきます。
…とはいえ、実は本機のパーツ交換手順は以下の DELL 公式 Web サイトにて提供されています。
3D イメージのガイドもあり、非常にわかりやすいです。
ただ、そうはいったものの、完全に順を追って作業を行おうとすると不要な手順があったりもするため、本記事ではその辺りを省いたバージョンで説明を行っていきます。
では、いきます。

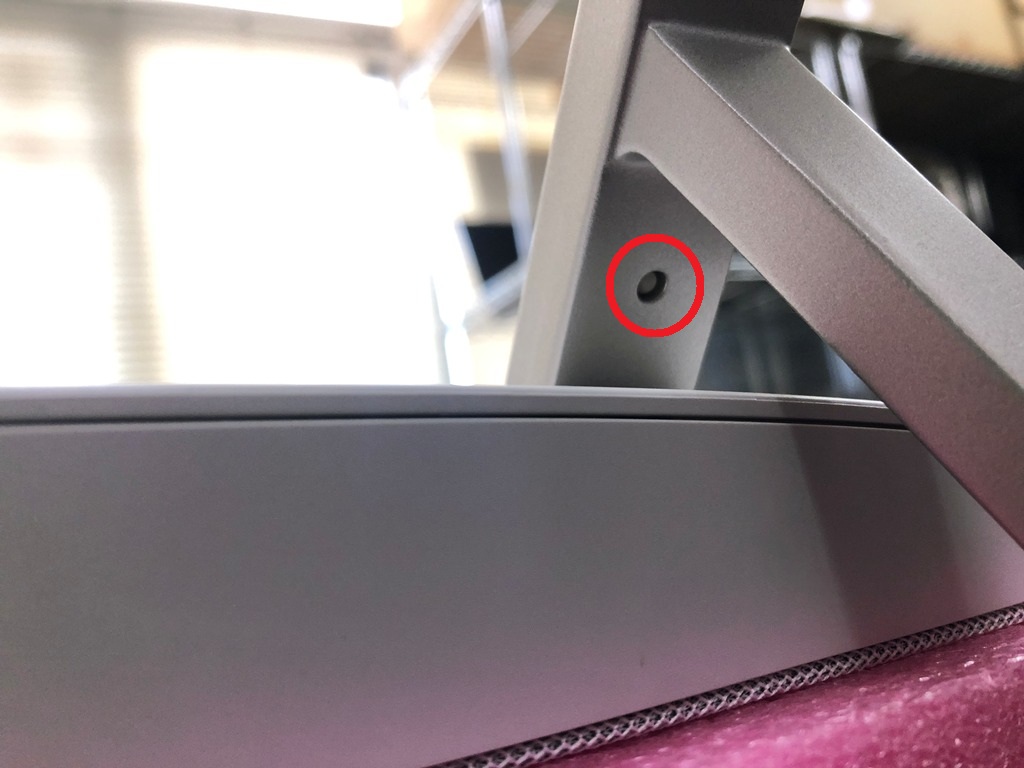

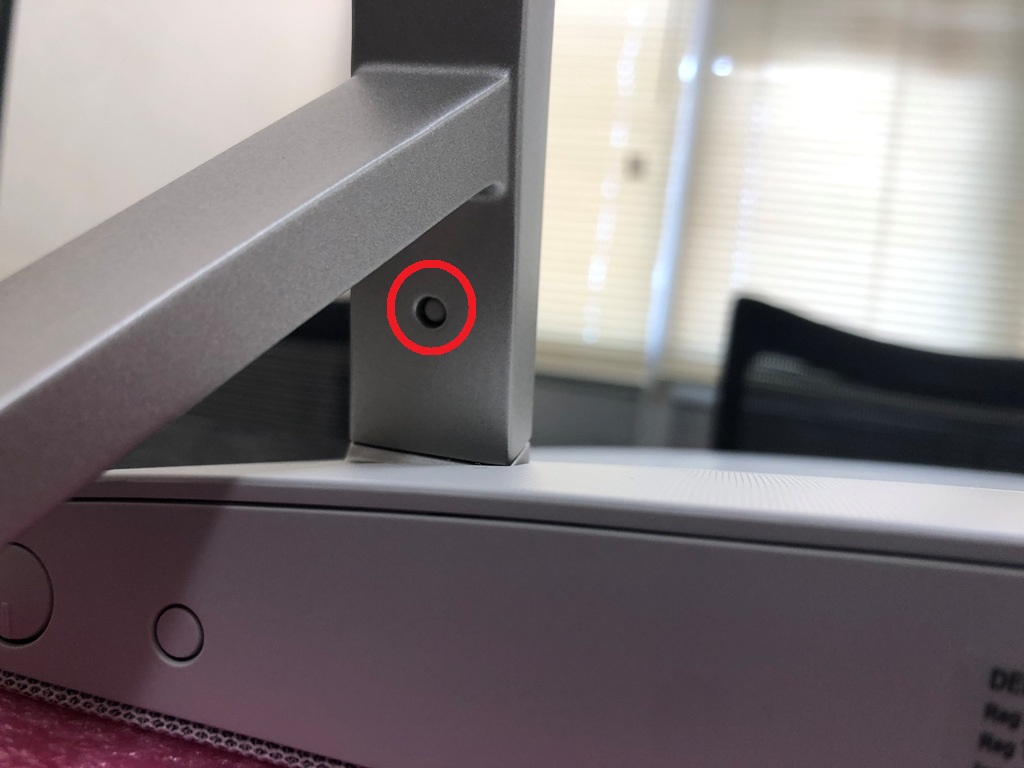

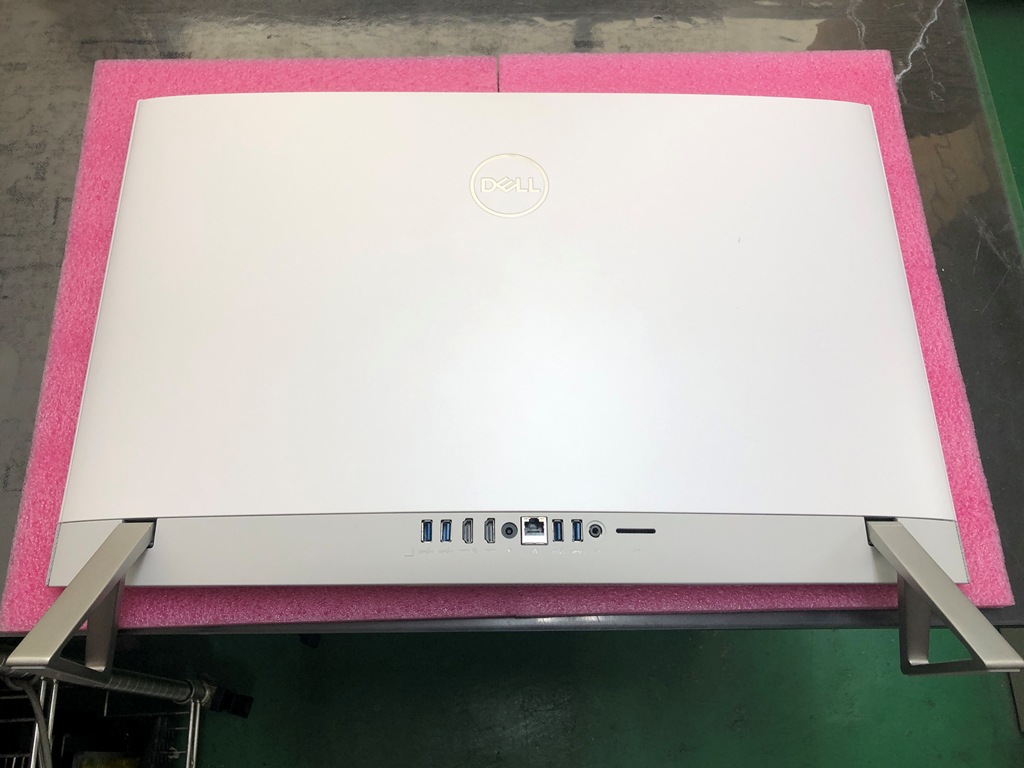

はじめに、スタンドを外します。スタンドの裏側にボタンのようなものがあるので、それを細くて硬いもので押し込みながらスタンドを引っ張ります。

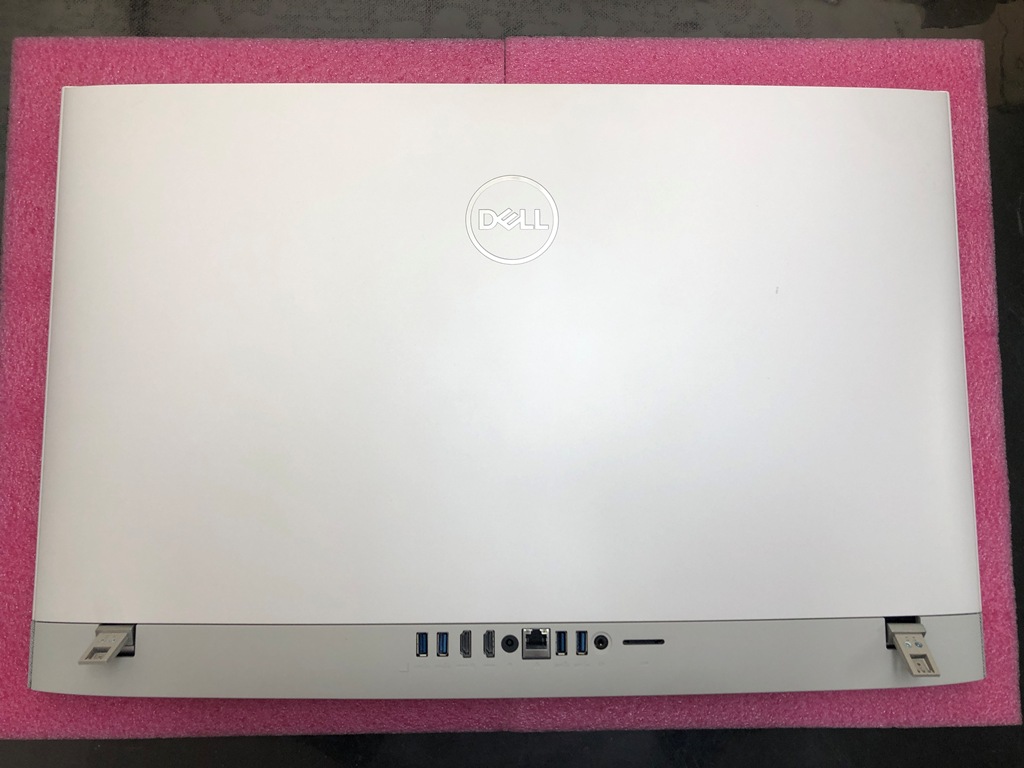

次に、バックカバーを取り外します。
ネジは一切使われておらず、純粋にツメで留まっているので、スパッジャー等を用いて外していきます。
かなり固く留まっていますので、ツメ折れに注意する必要があります。

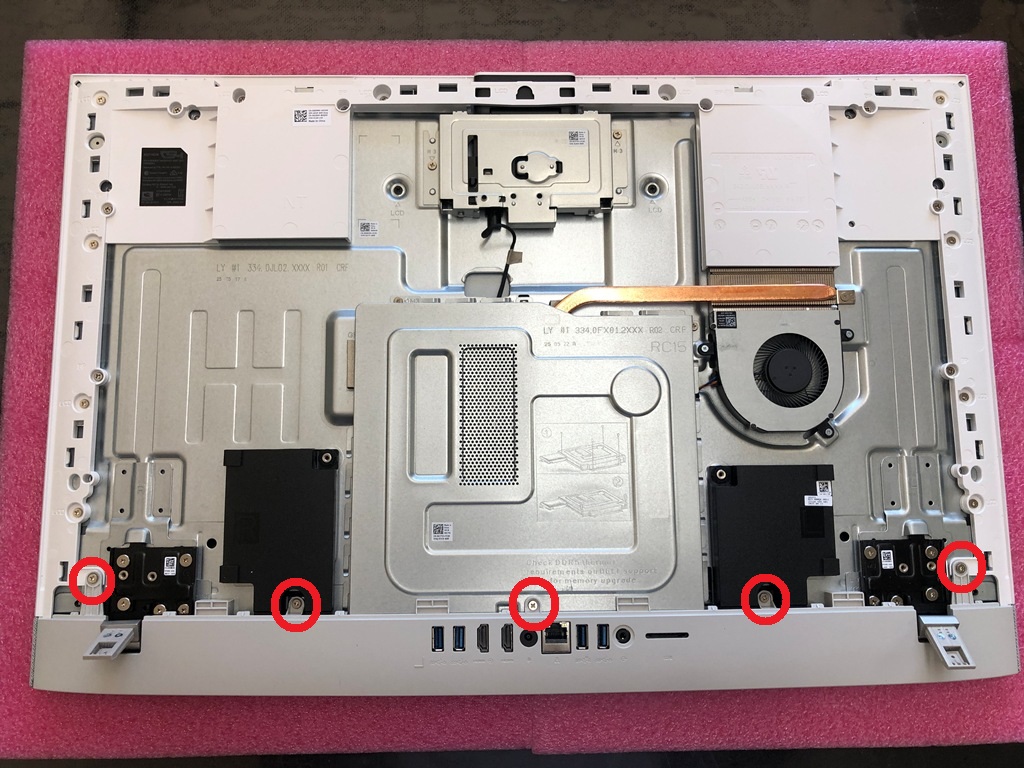

バックカバーを取り外したら、次に I/O カバーを取り外します。
ネジで5か所留められており、ツメでも留まっています。

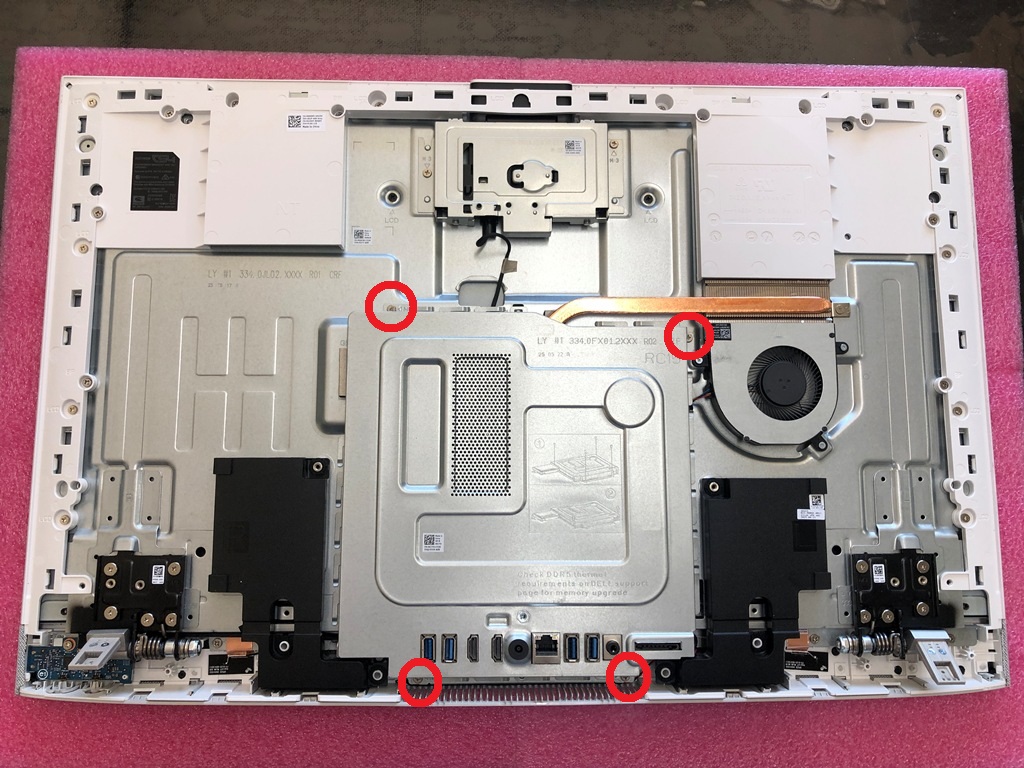

続けて、システムボード（マザーボード）シールドを取り外します。
4か所ネジ留めされています。

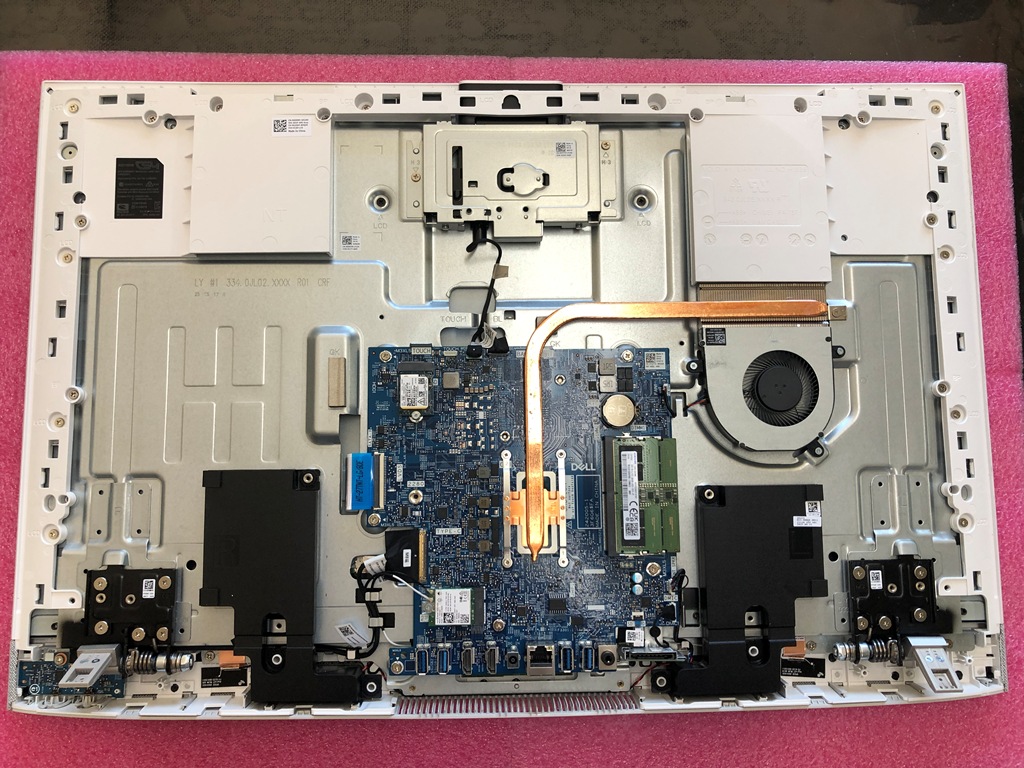

ここまで終えると、マザーボードが見えます。
メモリや SSD、CMOS バッテリ交換はここまでの手順を終えることで行うことができるようになります。
…次ページへ続きます
