格納式カメラユニットを取り外します。

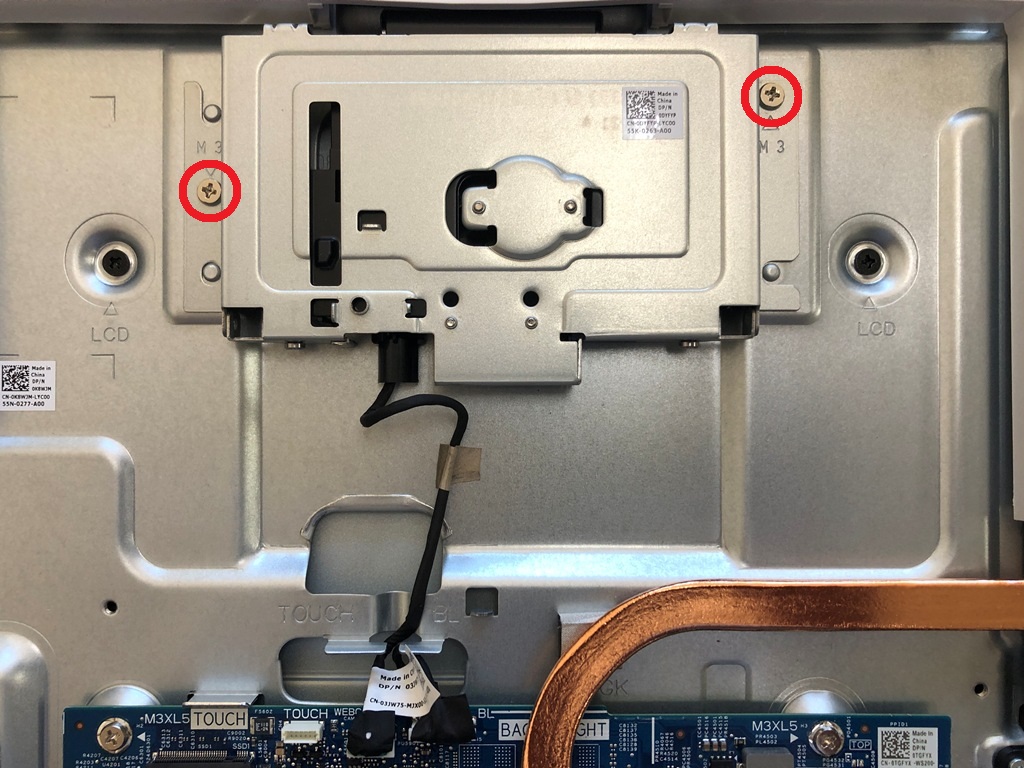

2か所ネジ留めされています。

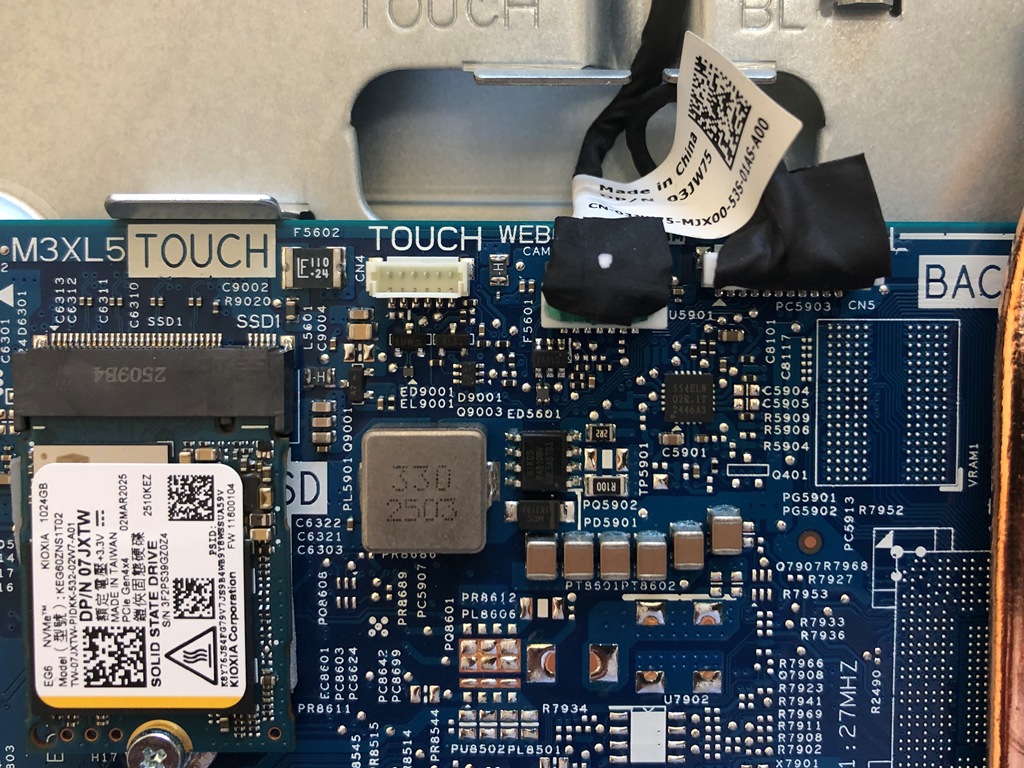

ケーブルコネクタを外すのも忘れずに。

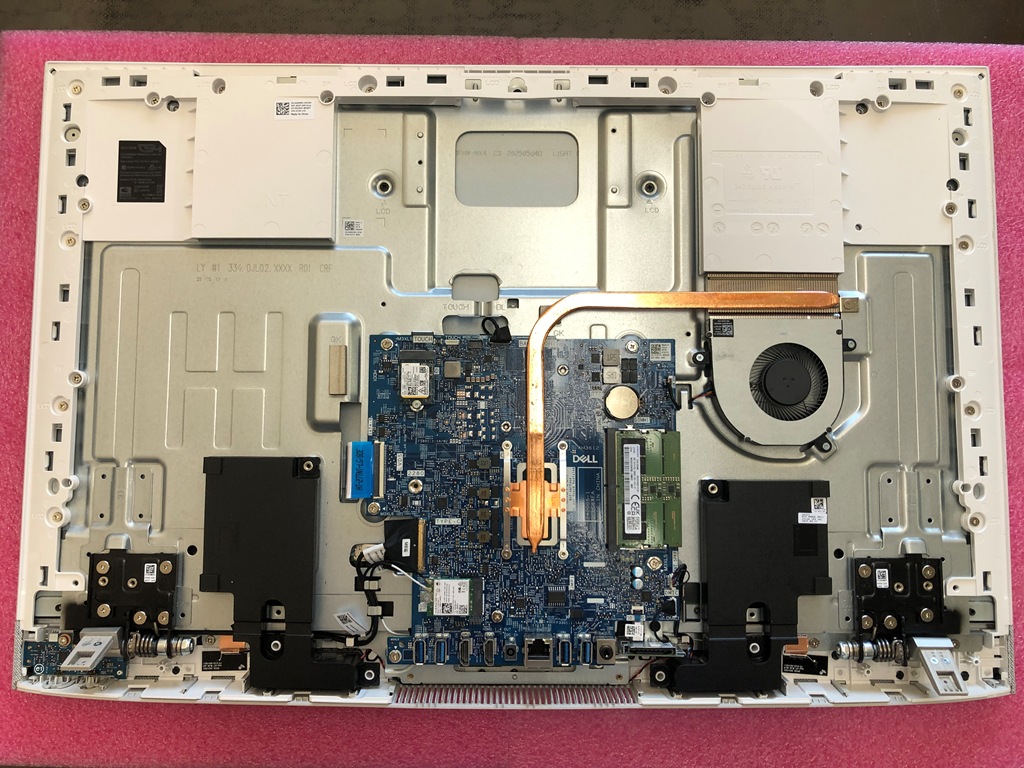

カメラユニットを取り外した後は、マザーボードを取り外します。

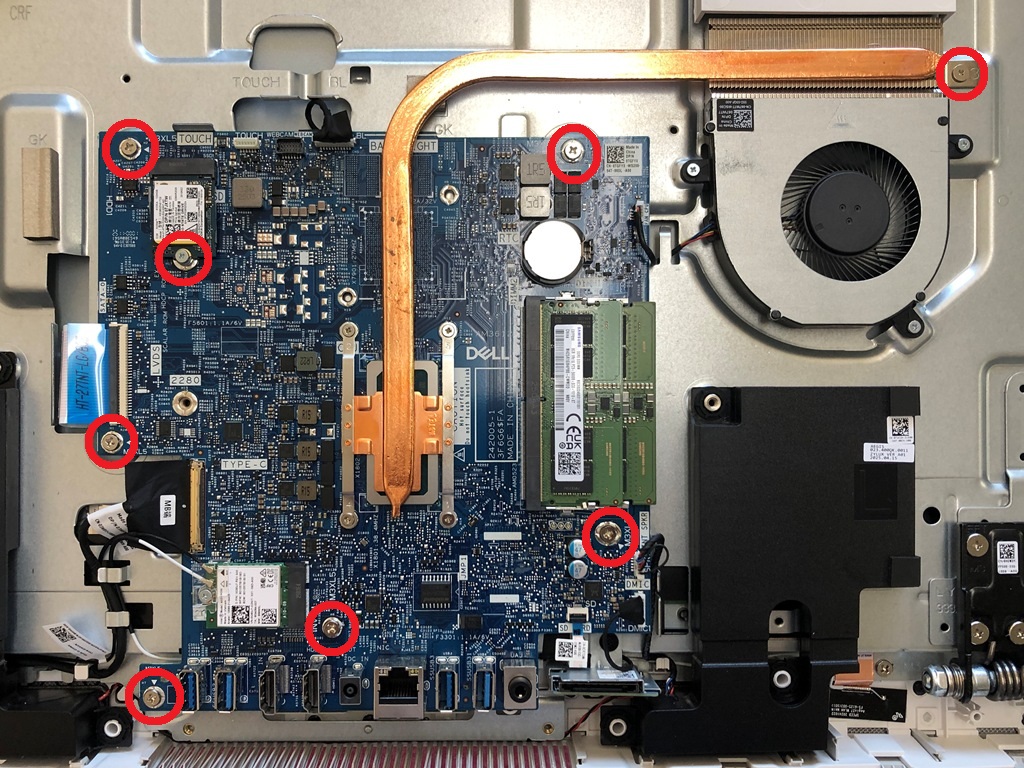

マザーボードは6か所ネジ留めされています。
今回、CPU のヒートシンクはマザーボードから取り外さずに作業を行いますので、CPU ファン付近の、ヒートシンクを留めているネジ1か所も外します。
「マザーボードは6か所ネジ留めされています」といったものの、実はもう一か所留められています。

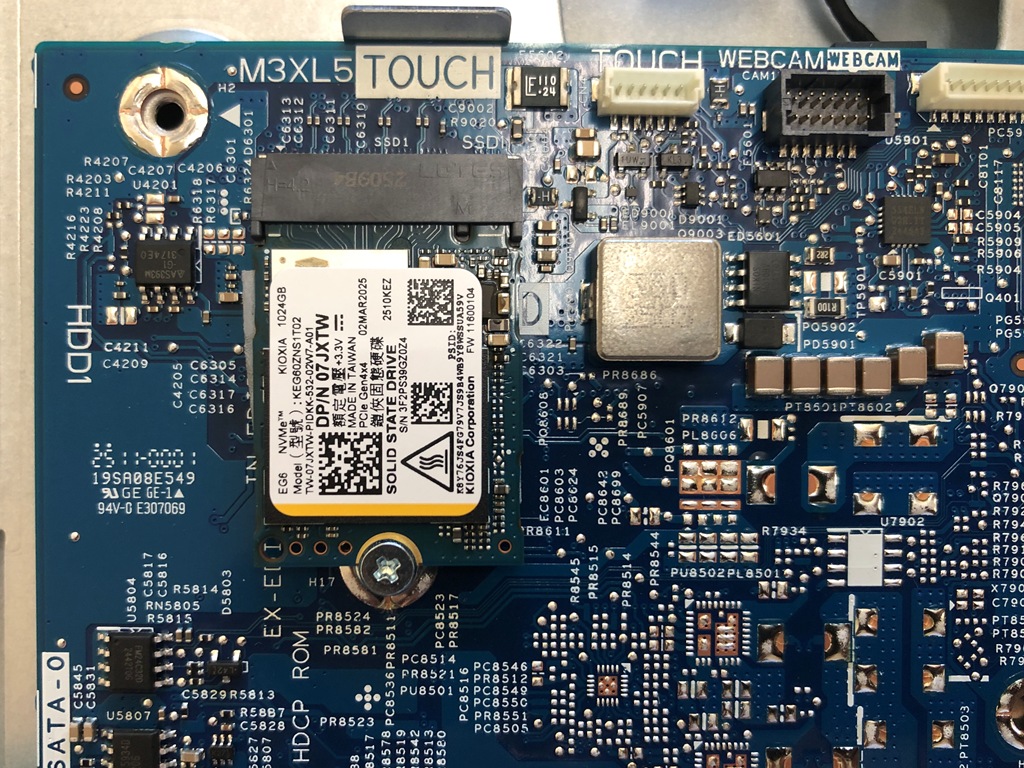

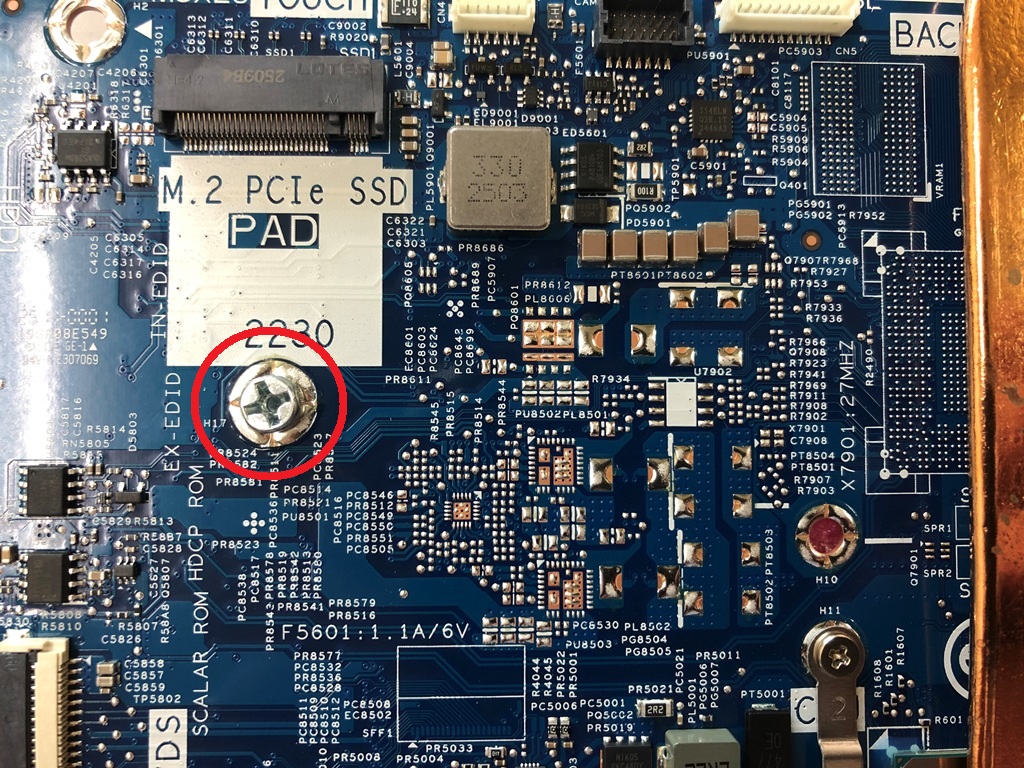

NVMe SSD を留めているネジ穴そのものが、マザーボードを留めるネジを兼ねています。割とよくある構造です。
普通にプラスドライバーで外すことができます。
次に、液晶パネルを留めているネジを外します。

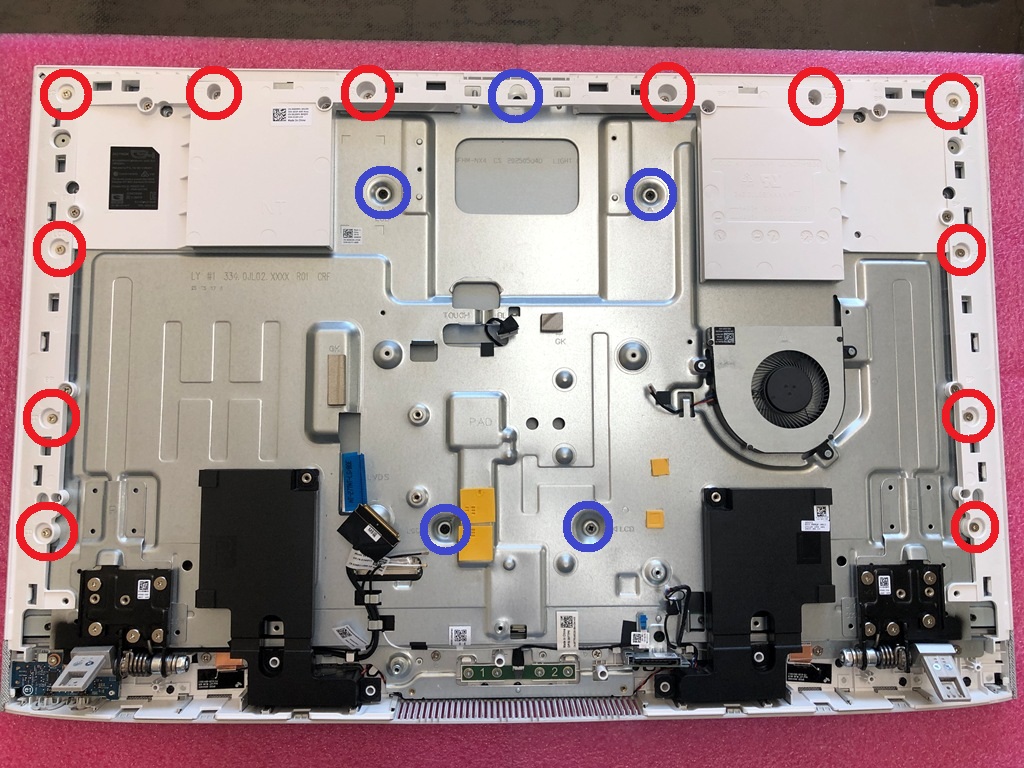

銀色のネジ12か所、黒色のネジ5か所で留められています。
これらのネジを取り外すと、液晶パネルが取り外せるようになります。
いったん本体を立て、斜め上側に引き抜くように液晶パネルを取り外します。
この時、「液晶パネルが意図せず倒れてこないように気を付ける」、「液晶パネルを取り外すとき、筐体にケーブルが引っ掛からないようにする」必要があります。
…次ページへ続きます
