液晶ディスプレイ部と本体部とを切り離していきます。

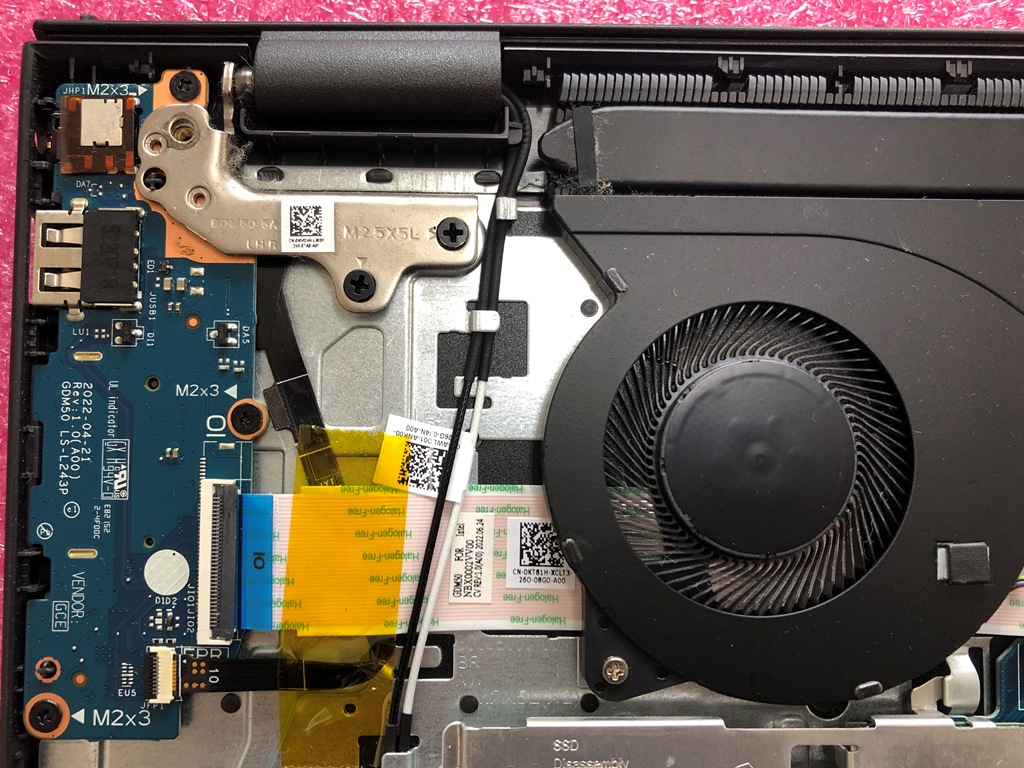

ヒンジを留めているネジを外します。多くの場合、ヒンジ部はいくつかのネジで留まっていますが、それよりも多いネジ穴があります。裏蓋を留めるネジ穴も混ざっているため。
どこのネジ穴が純粋にヒンジを留めているものかを把握するため、画像に残しておくと後が楽です。

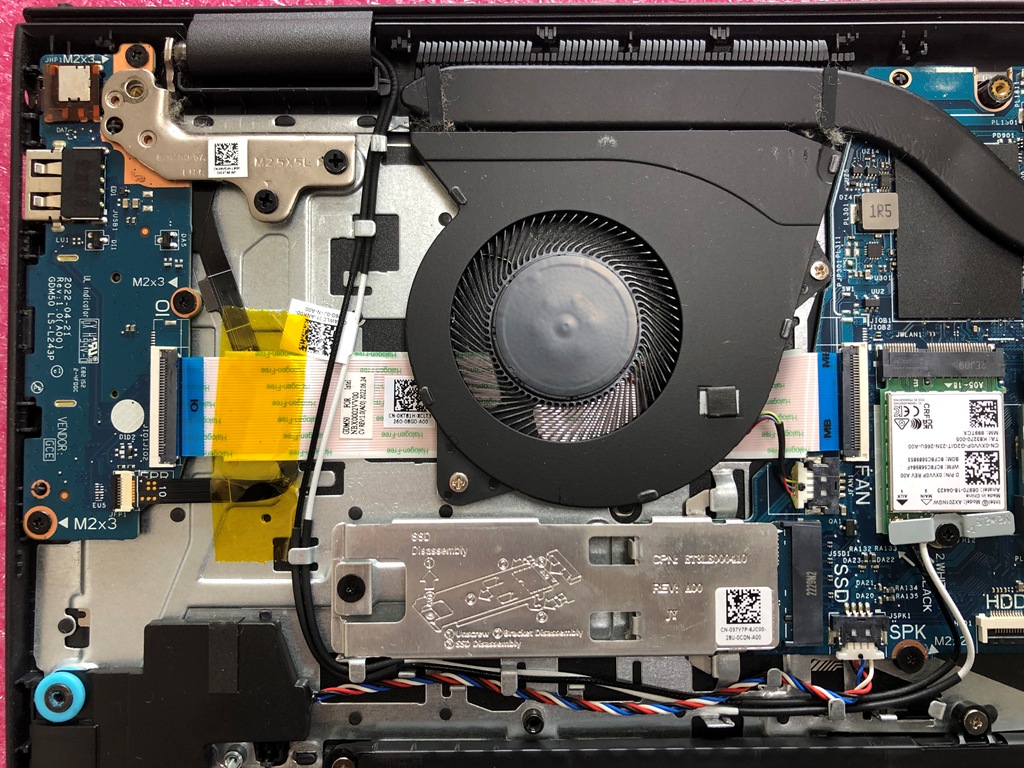

内部左側ヒンジ周辺を見ると、無線LANアンテナがぐるっと延びている感じです。そういう時にはその部分も含めて画像に残しておいた方がいいです。
後々の再配線の際に役立つことがあります。
無線LANアンテナケーブルコネクタを外します。

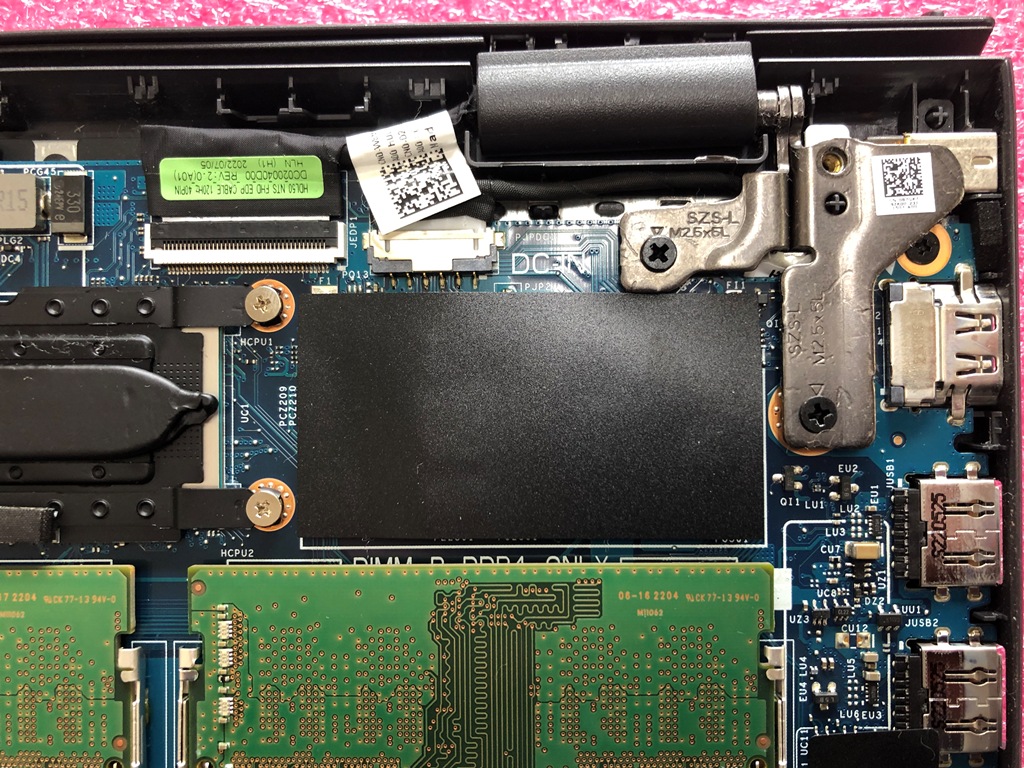

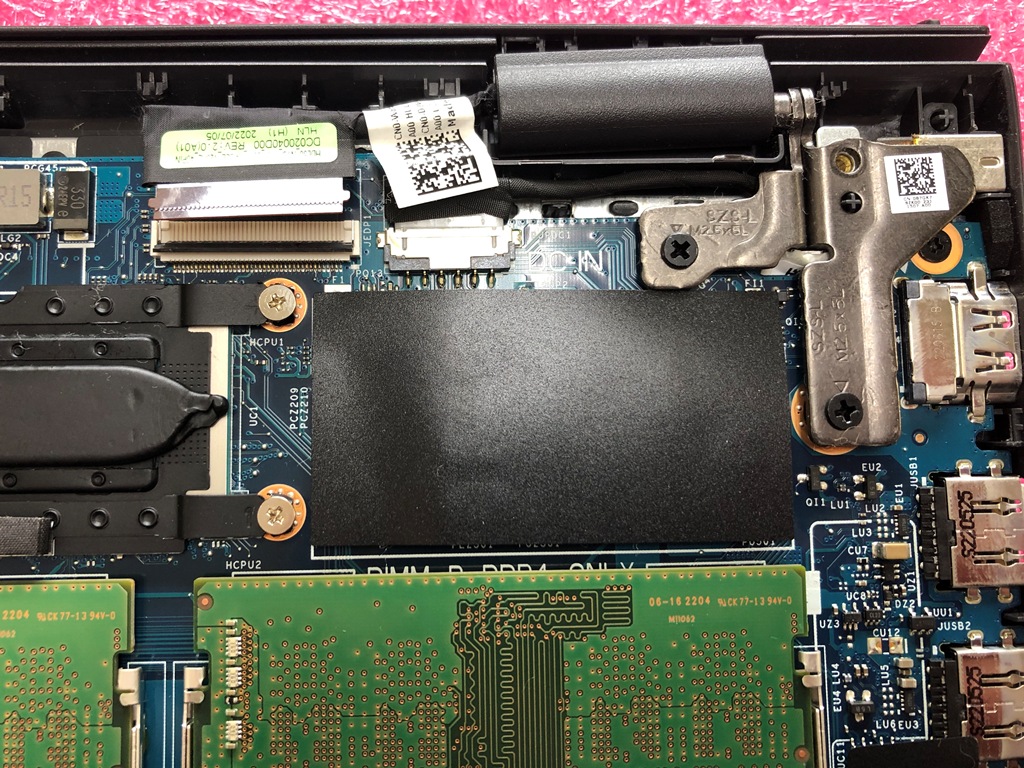

内部右側ヒンジ付近の液晶パネル接続ケーブルを外します。

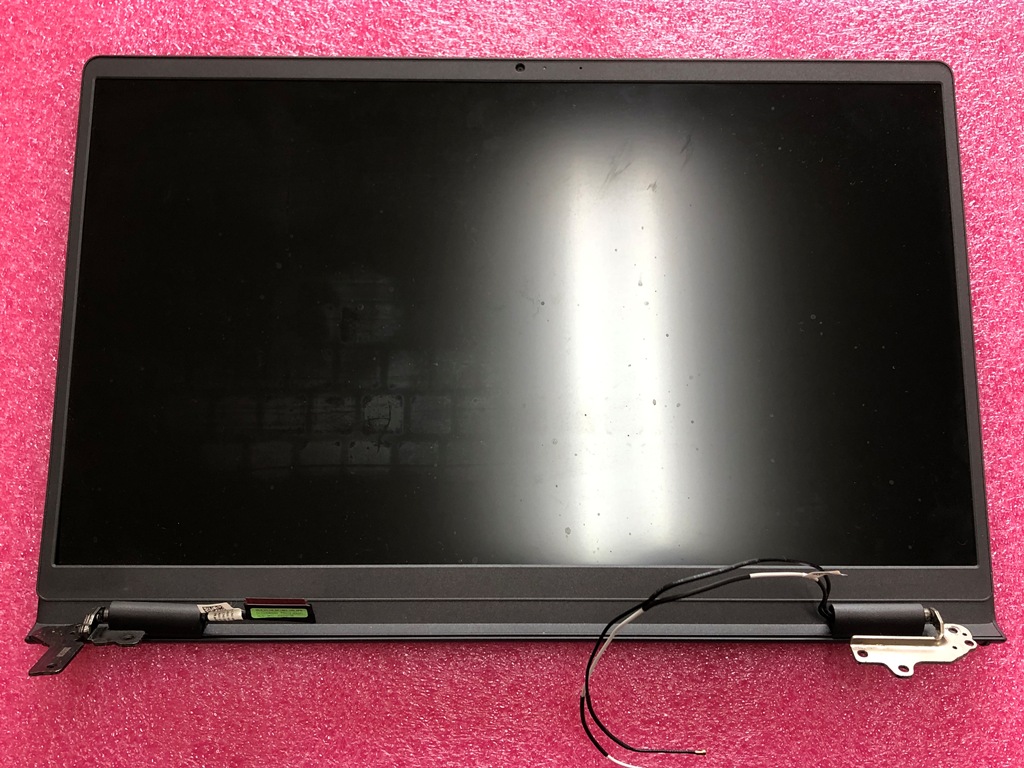

ヒンジを留めているネジを外し、ヒンジを程よく持ち上げ、液晶ディスプレイ部と本体部とを切り離します。

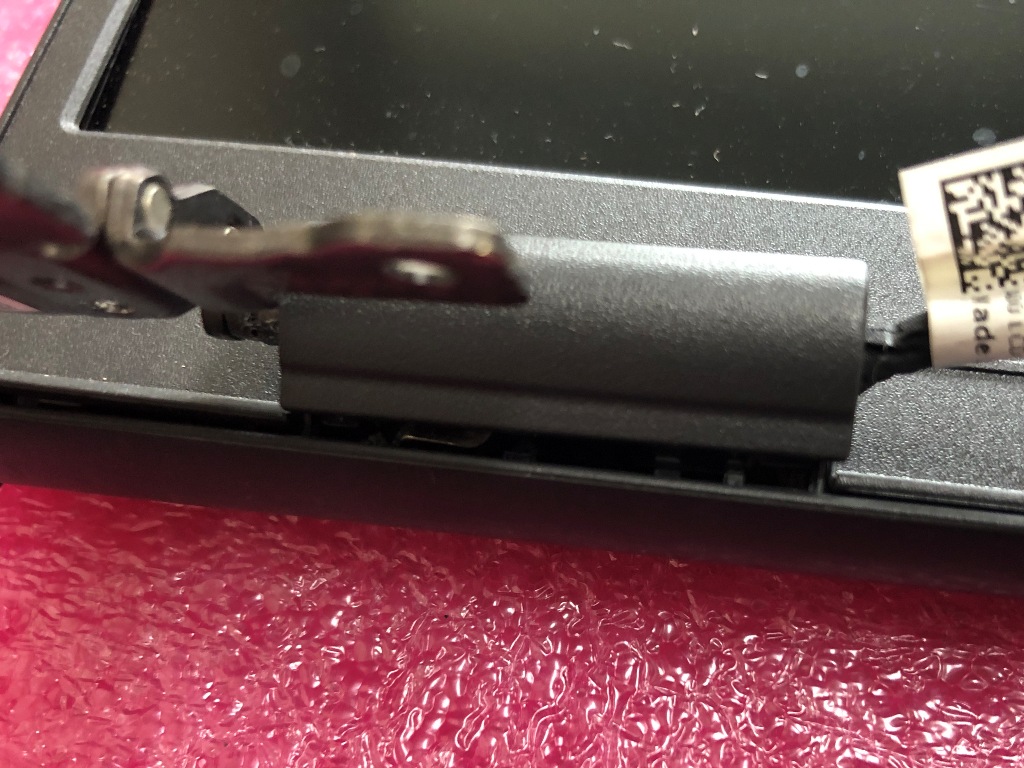

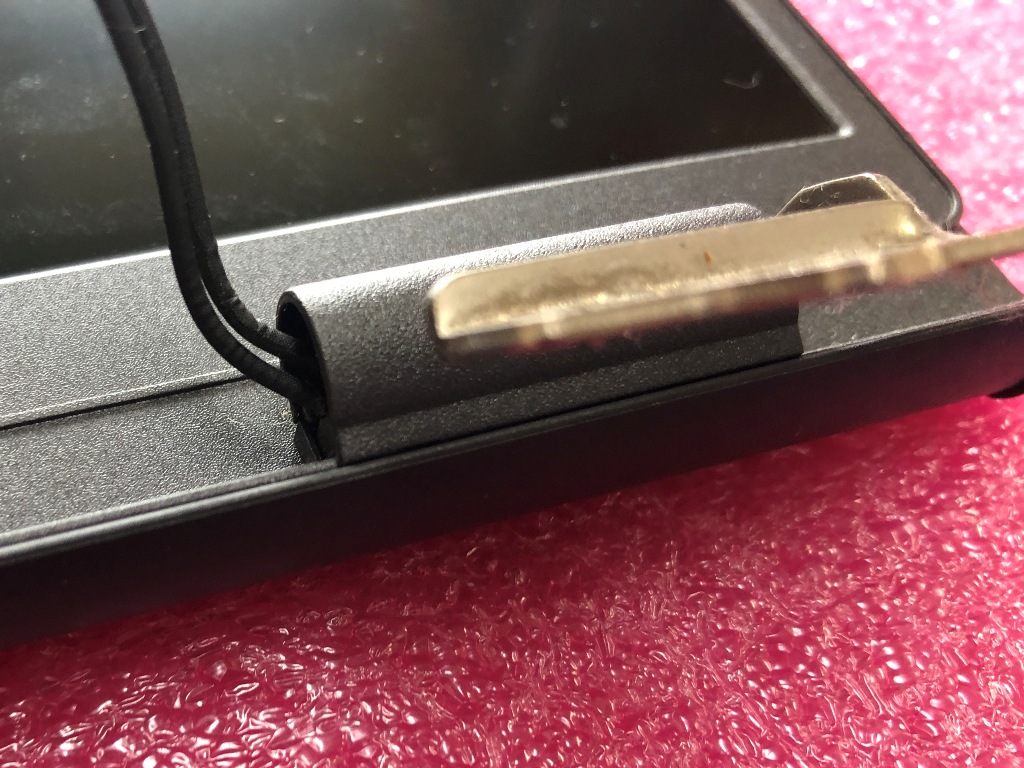

ヒンジ部についているカバーは、ツメで留まっていてスパッジャーを用いて直接パキっと取り外すパターンが比較的多いですが、こちらのモデルも例に漏れずパキっと外すタイプでした。

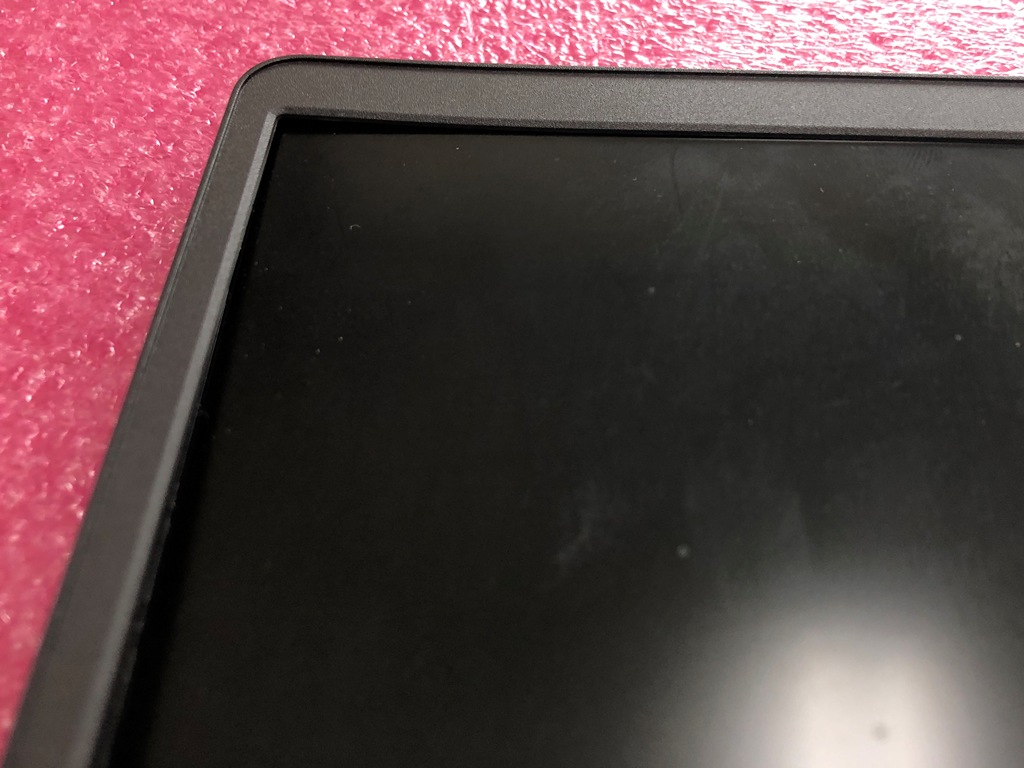

このカバーを外したら、液晶ディスプレイ部の外枠であるベゼルを外します。
上側と下側は両面テープでも留められています。左右は両面テープがありませんでした。
液晶パネルを交換する修理の際には、このベゼル取り外しはそこまでの気遣いはなくとも構わないのですが、今回は液晶パネルはそのまま流用します。
そのため、ヒーターで両面テープを温めてはがしやすくしながら、細心の注意を払ってベゼルを取り外していきます。
いい加減にはがしていくと、液晶パネルを痛めます。

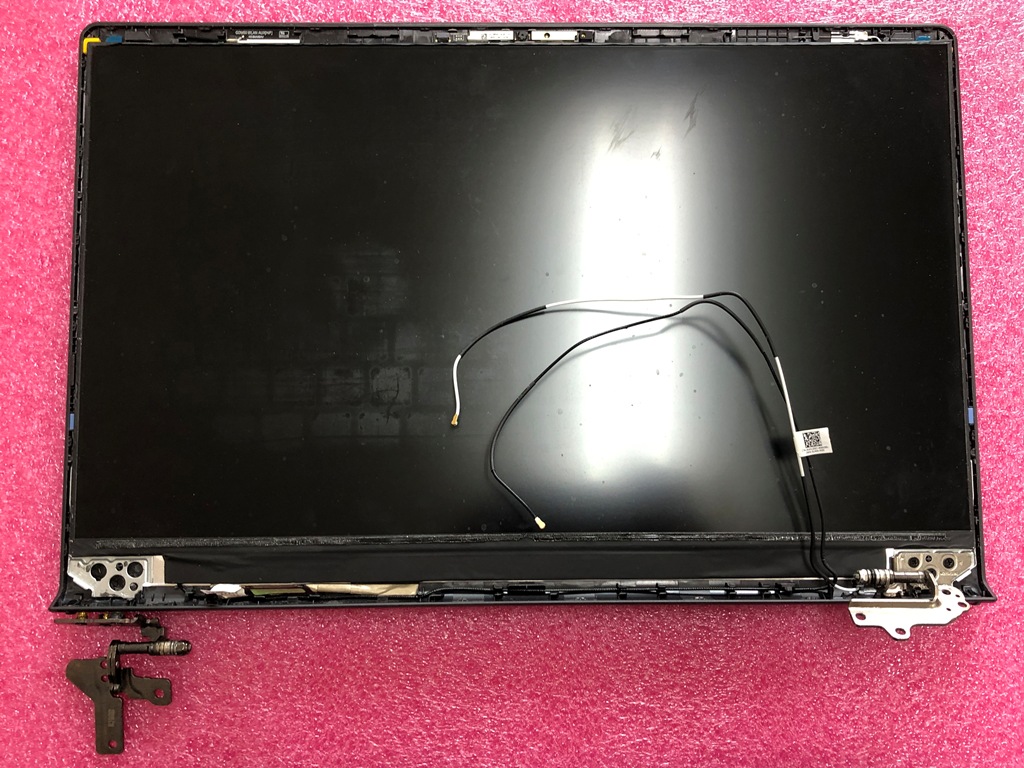

ベゼルが取り外されました。

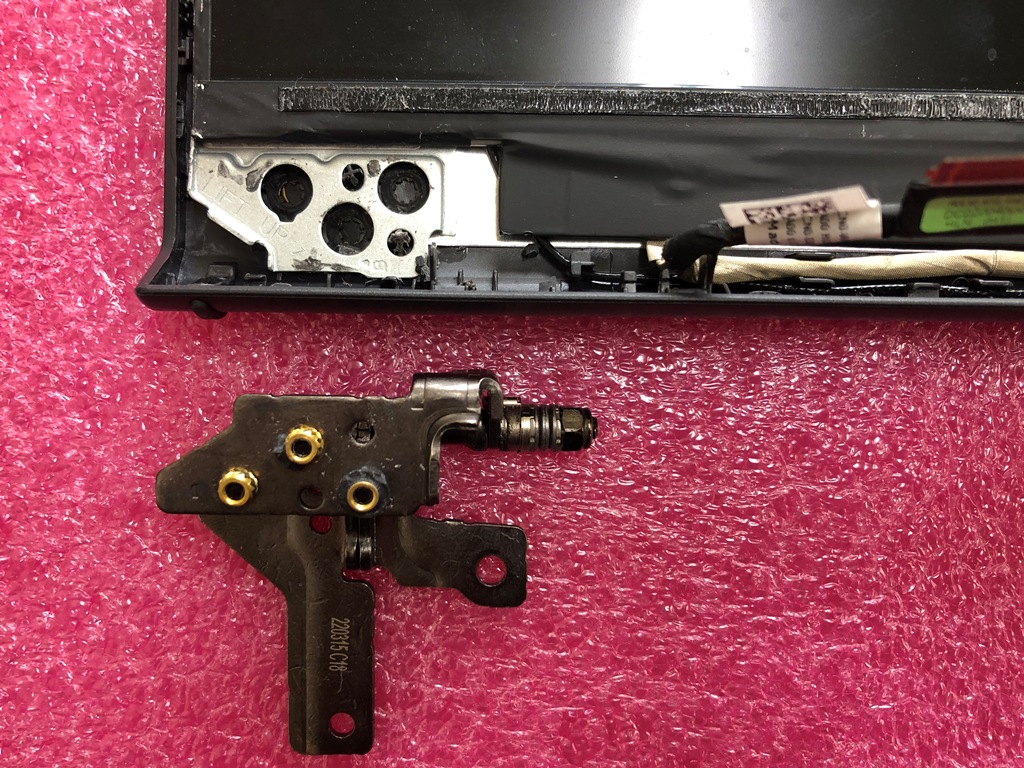

なお問題の箇所は、全てのネジ穴が完全に破損してしまっていました。
次に液晶パネルの取り外しを行います。
…次ページへ続きます
