液晶ディスプレイ部と本体部とを切り離していきます。
ヒンジを留めているネジを外します。多くの場合、ヒンジ部はいくつかのネジで留まっていますが、それよりも多いネジ穴があります。裏蓋を留めるネジ穴も混ざっているため。
どこのネジ穴が純粋にヒンジを留めているものかを把握するため、画像に残しておくと後が楽です。

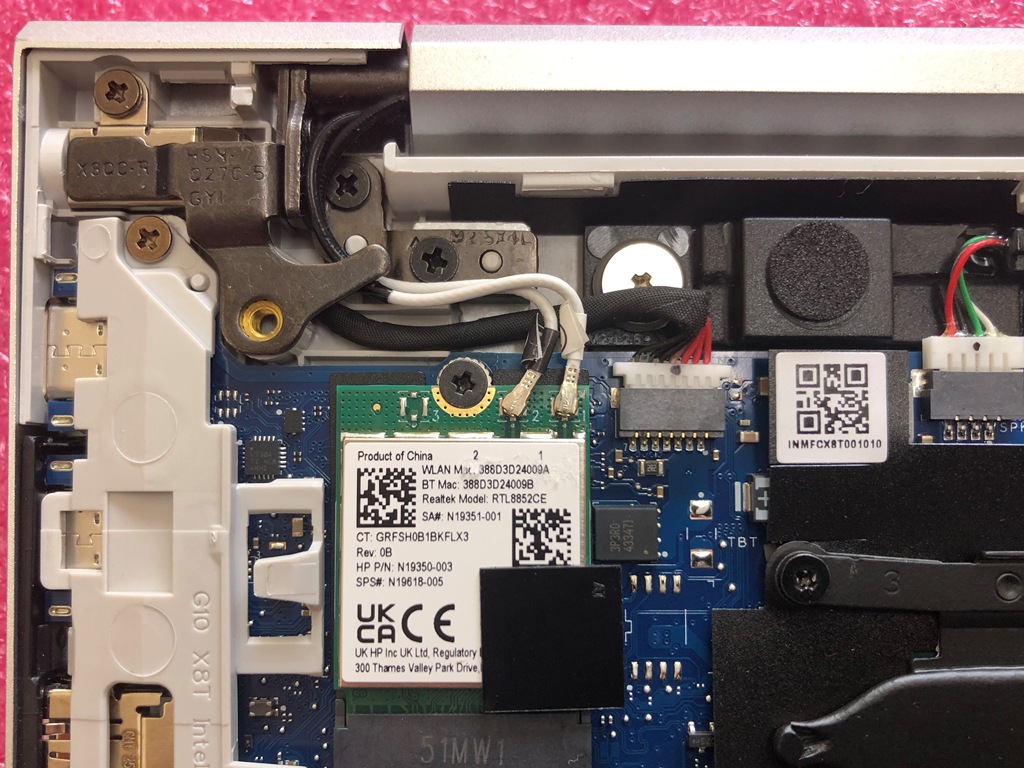

無線LANモジュールアンテナを取り外します。
どちらのコネクタがどちらについているかをよく確認します。とはいえ、本機では①と②というシールがケーブルに貼り付けられているため、わかりやすいです。

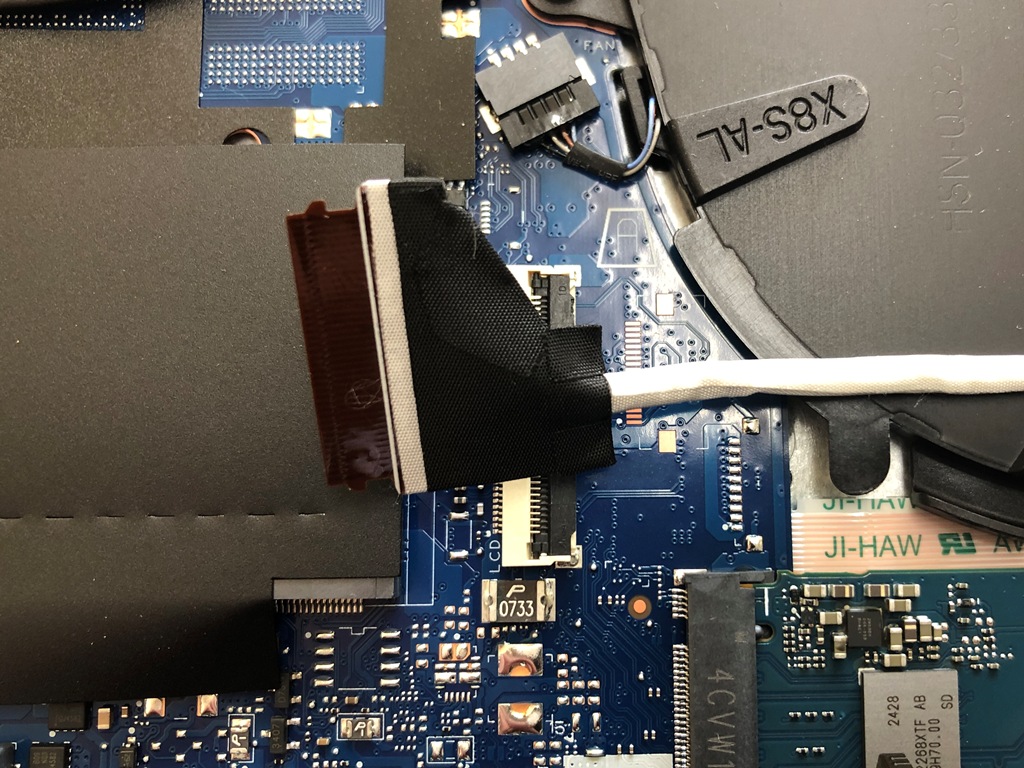

LCDケーブルコネクタを取り外します。
先にケーブルをホルダーから取り外しておいた方が外しやすいです。

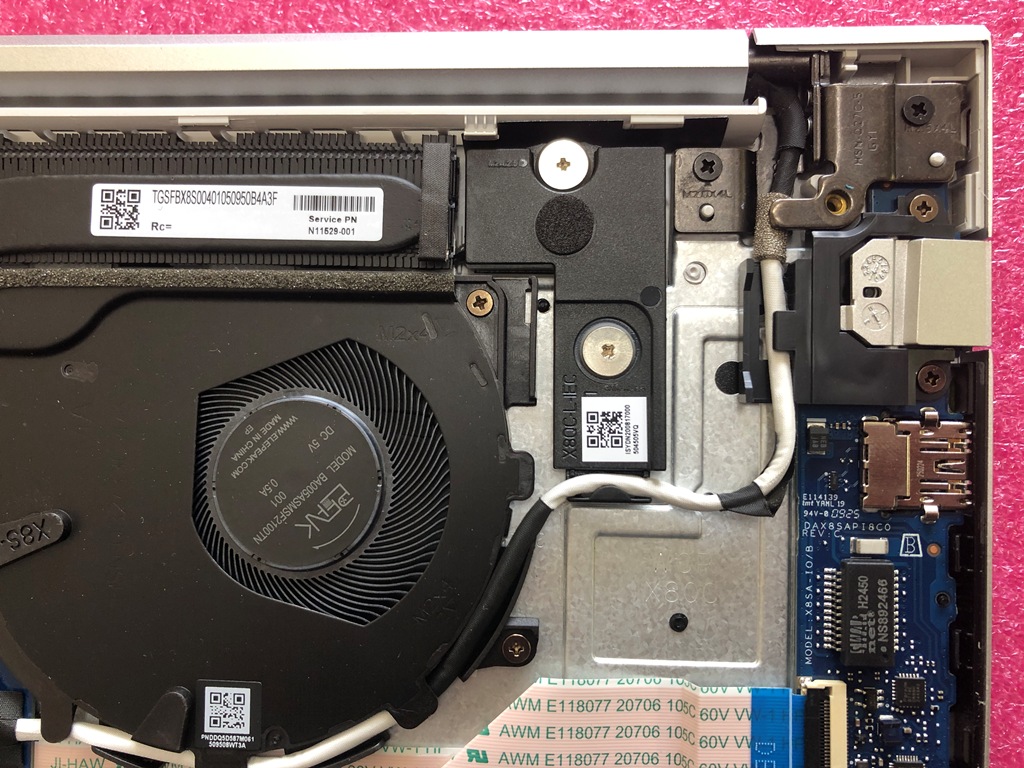

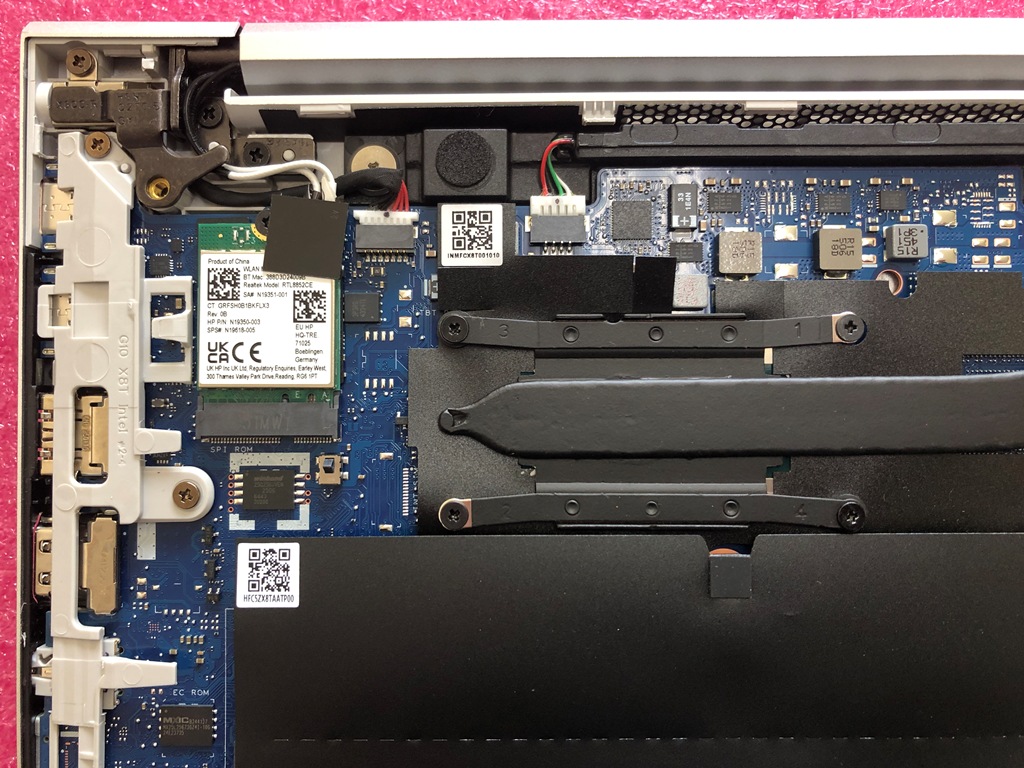

ヒンジのネジを取り外し、内部左側ヒンジ付近の液晶パネル接続ケーブル、内部右側ヒンジ付近から延びている黒色無線LANアンテナケーブルを外します。

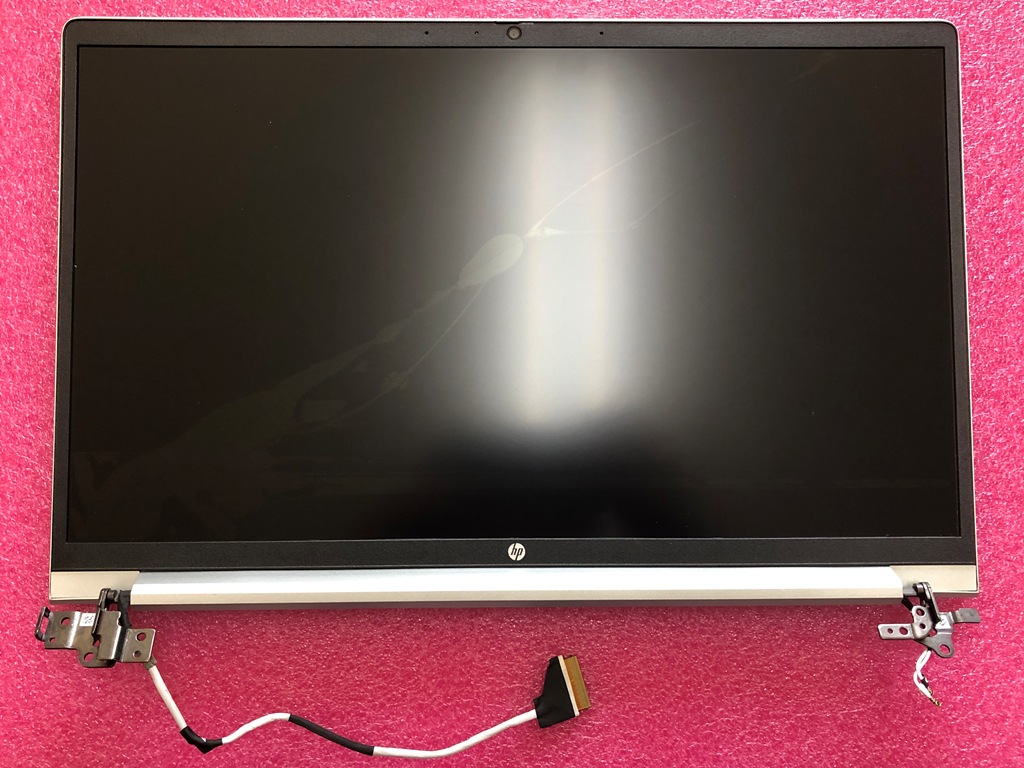

ヒンジを、液晶ディスプレイを開く要領で広げ、液晶ディスプレイ部と本体部とを切り離します。

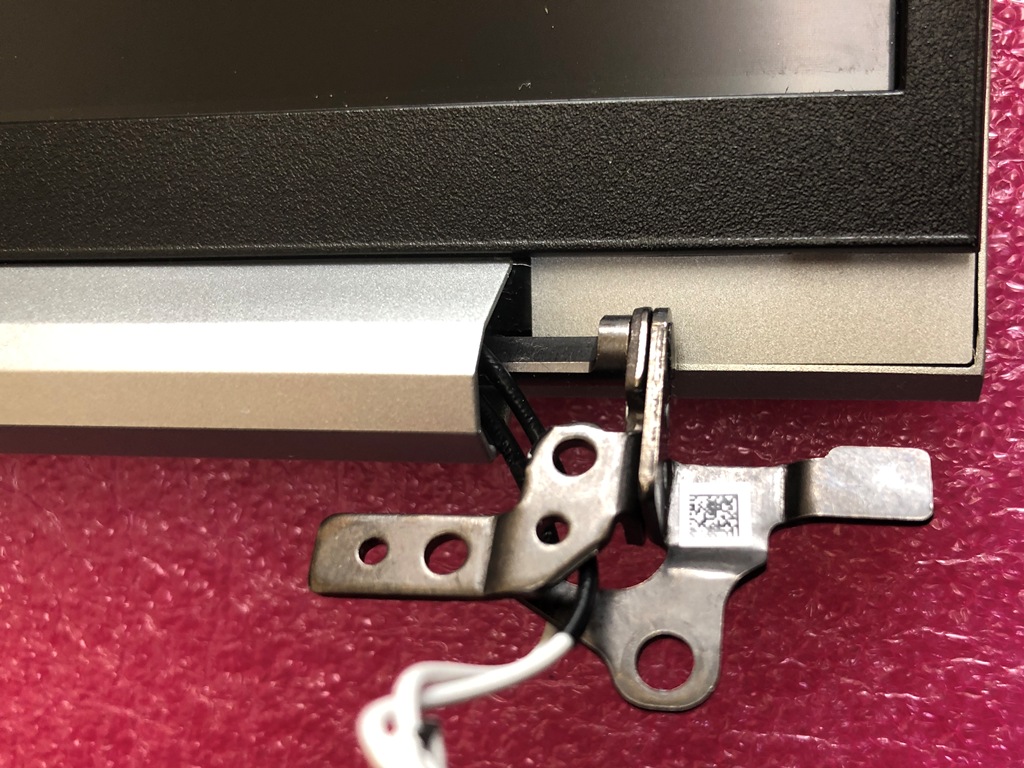

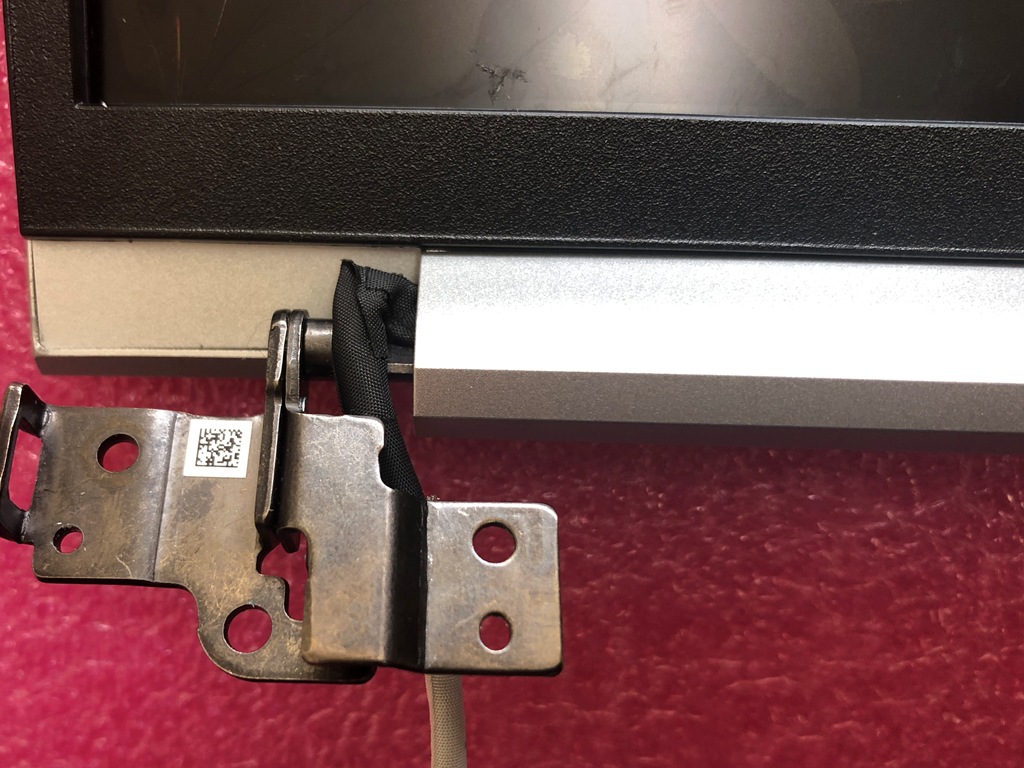

液晶ディスプレイユニット下部の、ケーブルが出ている部分がどのようになっているかを確認しておきます。
再組立の際に参考にします。

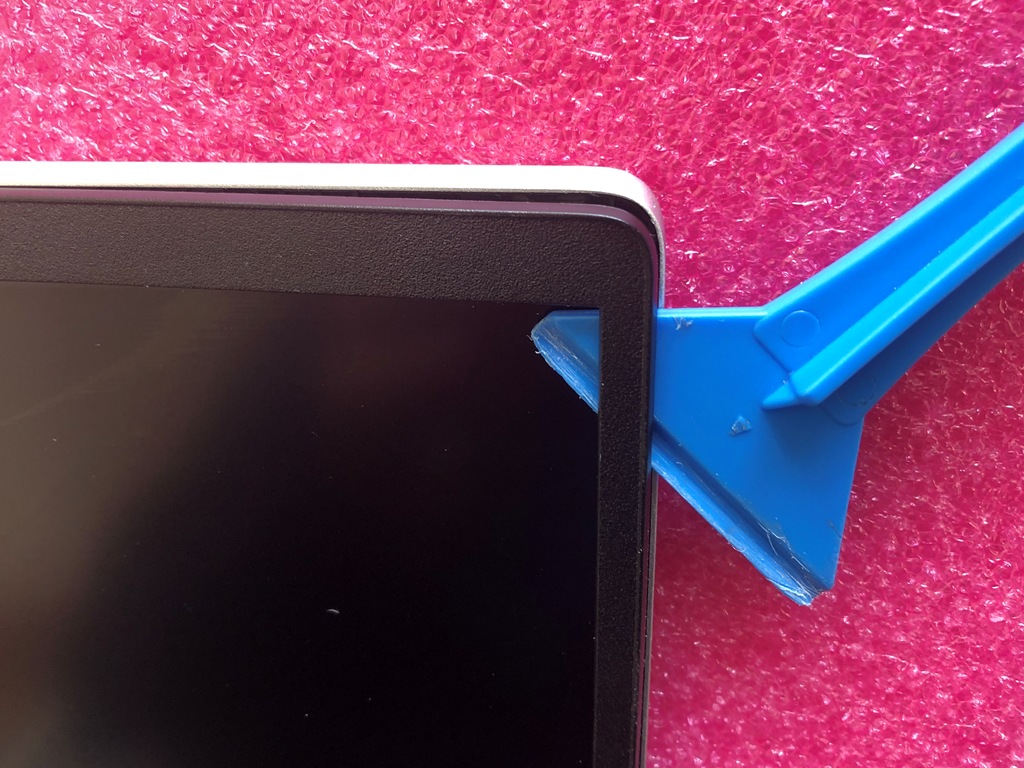

液晶ディスプレイ部の外枠であるベゼルを外します。
スパッジャー等を用いて、折ったり曲げたりしないよう慎重に外していきます。

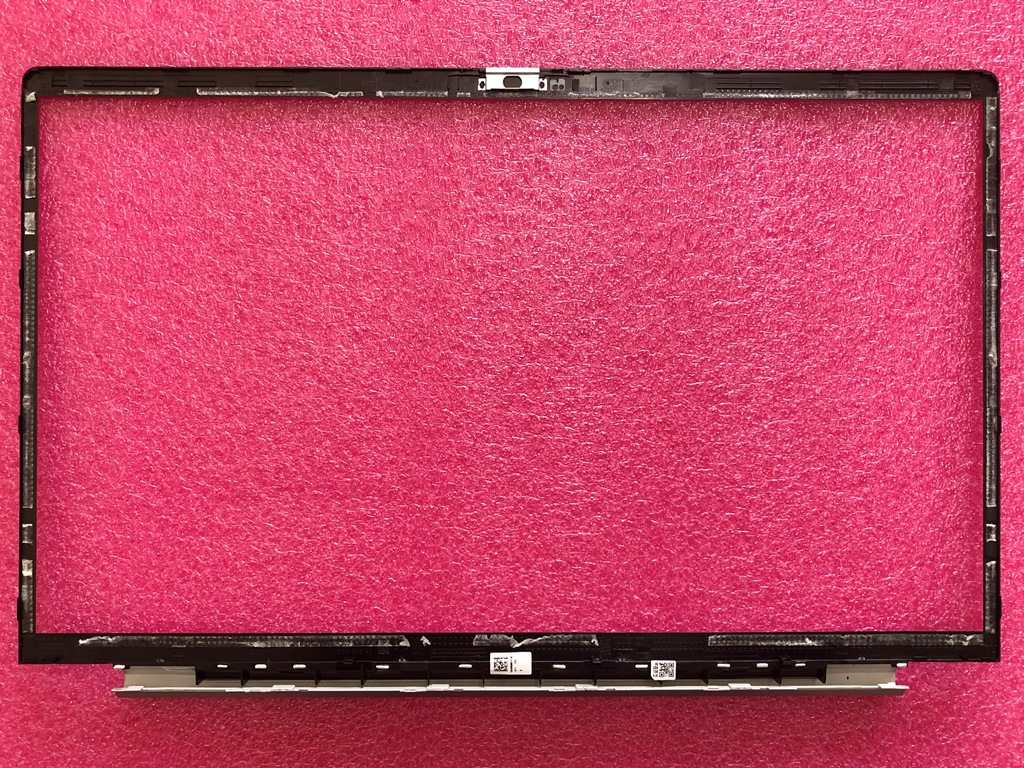

ベゼルは、4面いずれも両面テープでも留められていました。

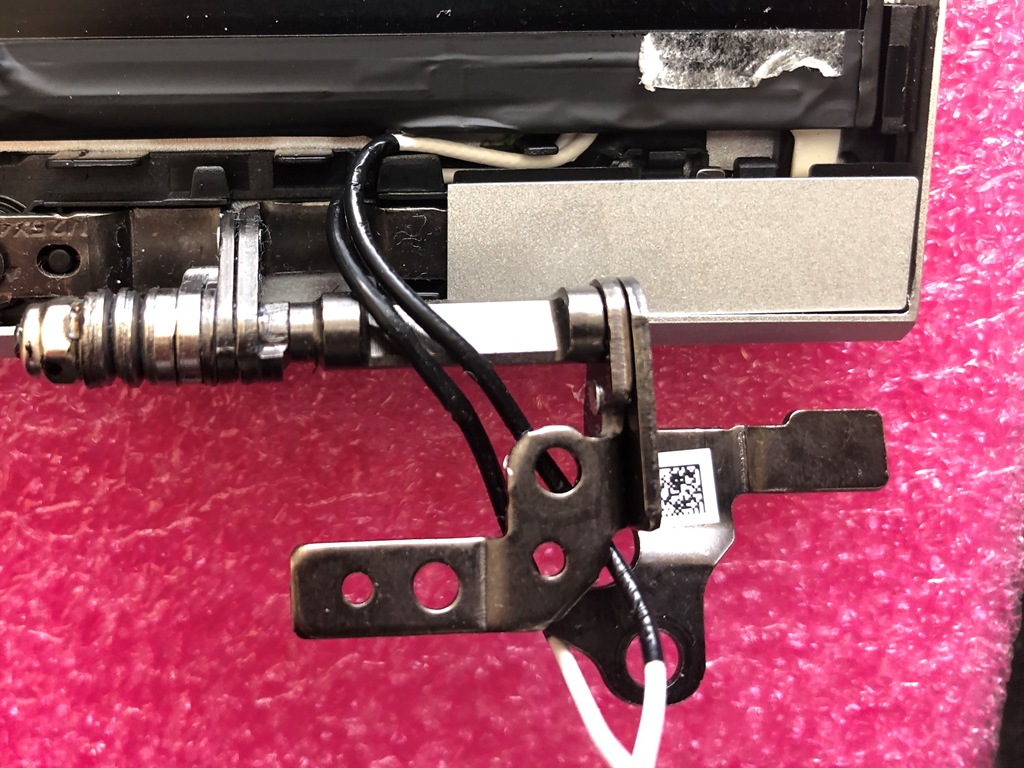

ここでも、各種ケーブルがどのようになっているのかを確認しておきます。
いよいよ液晶パネルの取り外しをします。
…次ページへ続きます
