ここからは、いよいよ新 BIOS をチップ内に書き込んでいきます。
まず、新しい BIOS データを書き込むにあたって、現在 BIOS チップ内に残っているデータを消去します。

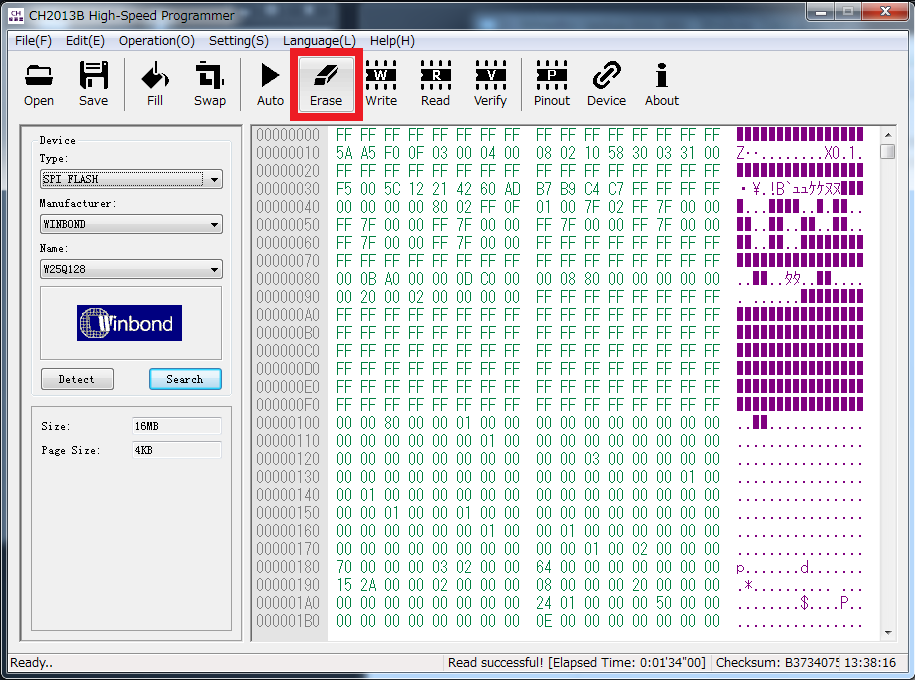

CH2013B ウィンドウ上側中央あたりにある「Erase」ボタンを押し、BIOS チップ内のデータを消去します。ある程度時間を要します。

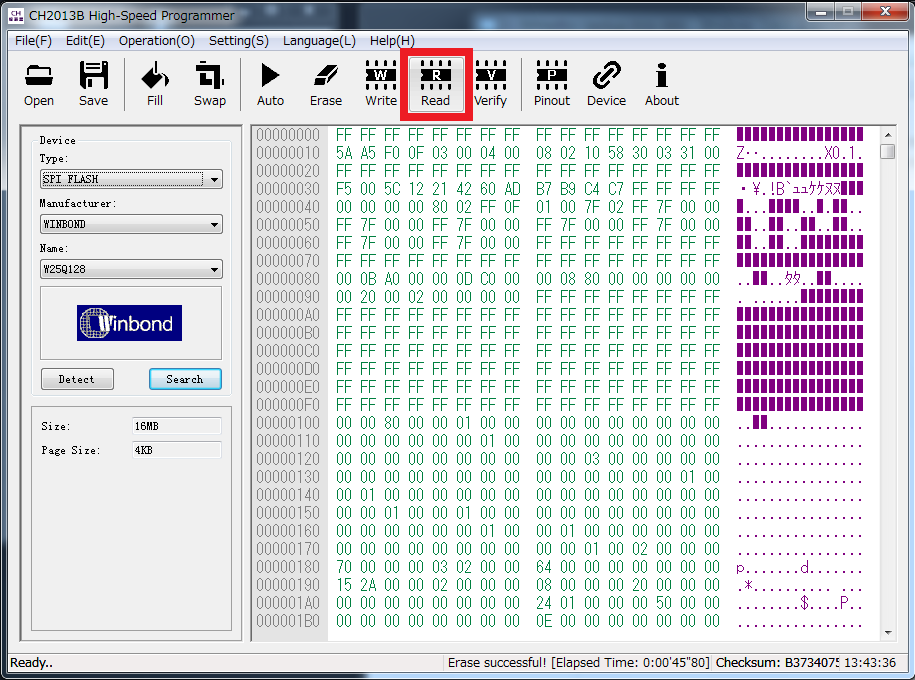

消去が終わったので、試しにこの状態で「Read」ボタンを押し、 BIOS チップ内を読み込んでみますと…

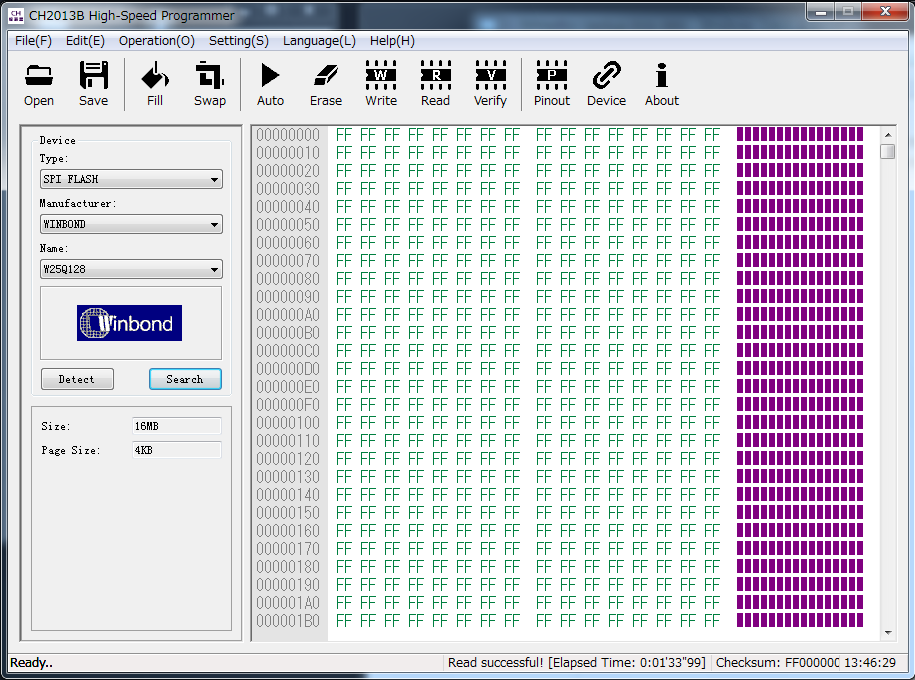

この通り、「FF」で埋め尽くされています。正常に消去が完了しました。
いざ、新しい BIOS ファイルの書き込みです。

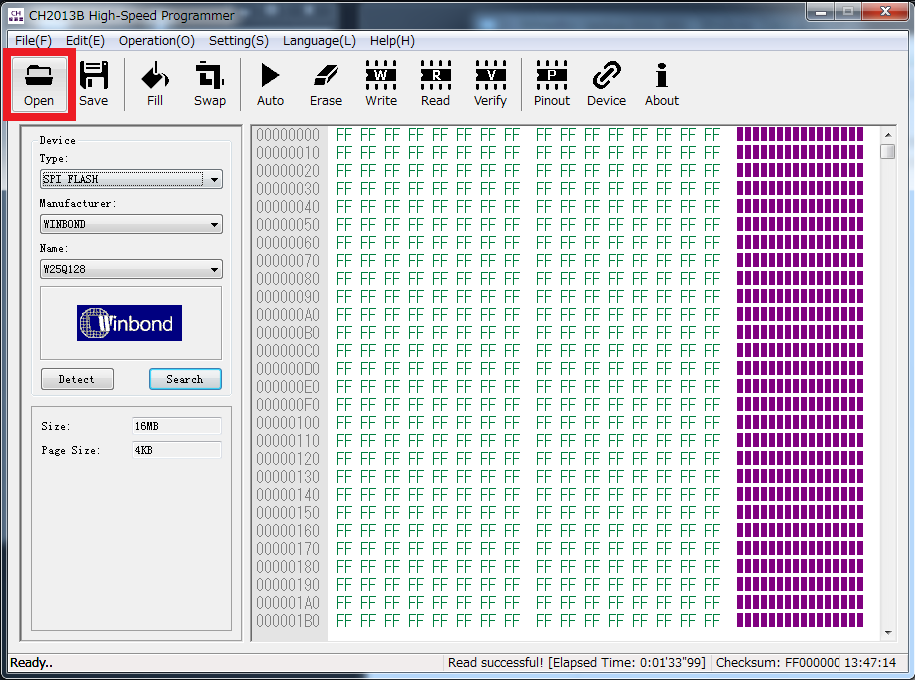

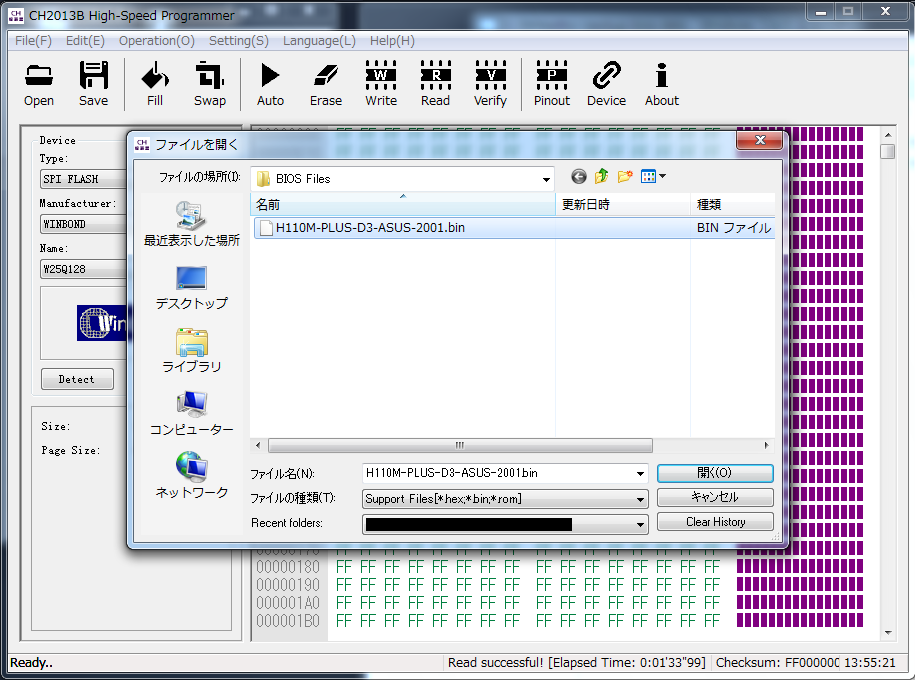

ウィンドウ左上の「Open」ボタンを押し、先ほど編集した新しい BIOS ファイルを指定して展開します。

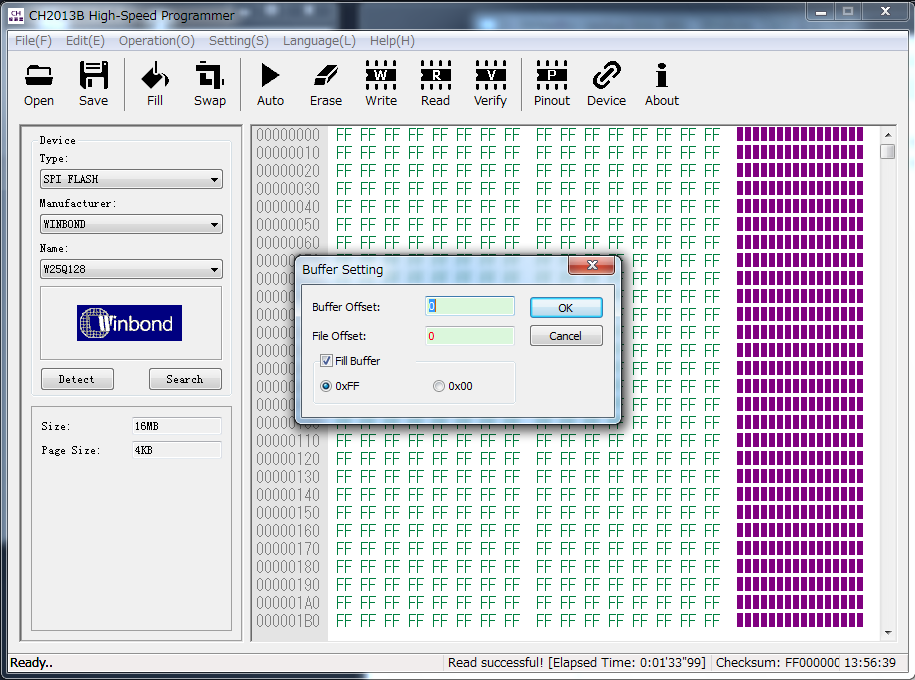

いざ新しい BIOS ファイルを開くと、次のような「Buffer Setting」というウィンドウが出てきます。
これについては何も値を変更せずに、「OK」ボタン押下で OK です。

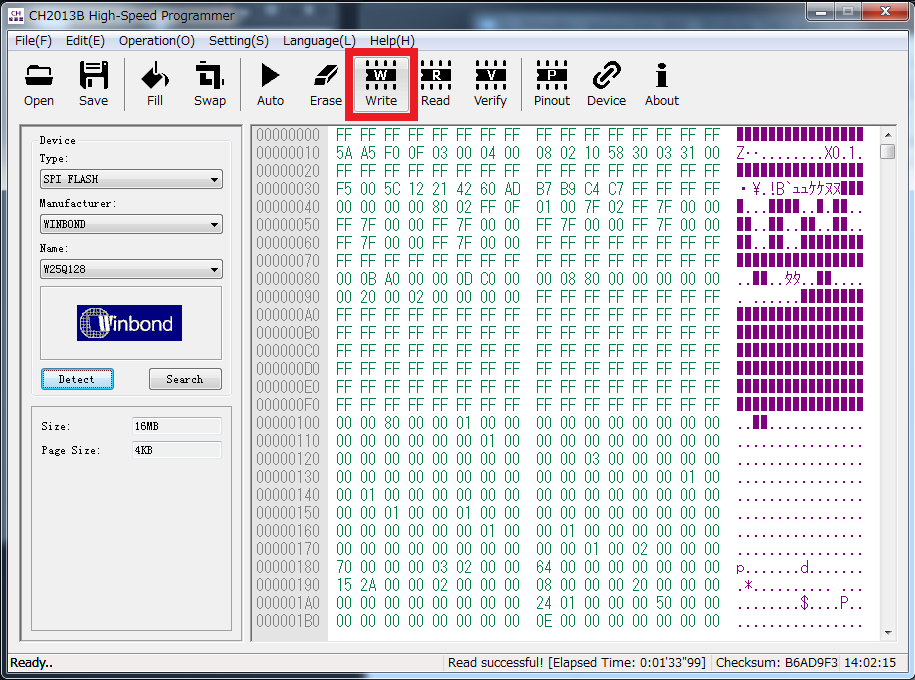

新しい BIOS ファイルが読み込まれたら、ウィンドウ上側中央あたりにある「Write」ボタンを押して BIOS チップにそれを書き込みます。書き込みにもしばらく時間を要しますので、待ちます。
書き込みが完了したら、ROMライターから BIOS チップを取り外し、マザーボードに戻します。ピン折れに注意!
これで完了です。
恐る恐る電源を投入したところ、無事セットアップユーティリティを起動させることができました。
【2016/12/28:新規投稿】
こんにちは。この記事を読ませていただきましたが、ちょっとお聞きしたいことがあり、ご質問させていただきたいと思います。いきなり申し訳ございません。
パソコンが使えなくなり、パニックの状態で誰にも質問できなくて。。。
僕はASUSのUX21Aという4年ぐらいたったノートパソコンを使っていましたが、この間BIOSのアップデートを失敗し、起動できなくなりました。(通電はしますが、BIOSにも入れず、画面が真っ暗なままです。)
それで、この記事を読んで、途中まで説明通り、うまくできましたが、どうしてもFD44EditorというTOOLでASUSのホームページからダウンロードしたBIOS fileが開けません。ROM fileに変えたり、Bin fileにかえたりしてもFatal errorのメッセージが浮かびます。具体的には以下のような内容のものです。
error parsing bios data.
BOOTEFI signature not found.
Please open correct ASUS BIOS file.
また、壊れているノートパソコンからのBIOSを、うまくCH341AというROM writterで読み込み、SAVEしましたが、このFILEも上と同じようなメッセージが表示されるだけで、開けない状態です。
その結果、MACアドレスとUUID、Motherboard S/Nなどの情報を抽出できず、今は諦めております。
お忙しいと思いますが、少しだけでもアドバイスをいただけないでしょうか。
(Windows10のCreatorを使用してます。)
どうかよろしくお願いいたします。
記事を頂き、ありがとうございます。
返信が遅れに遅れたことを心よりお詫び申し上げます。
ご記載の内容をもとに、当方も色々と検索してみましたが、UX21A はそもそも UEFI ではなく (Legacy) BIOS 搭載モデルではないかと思われますが、FD44Editor はどうやら UEFI のみに対応しているアプリケーションであるようです(http://www.insanelymac.com/forum/topic/285444-uefipatch-uefi-patching-utility/page-14#entry1901167)。
このフォーラムの回答者さんの言の根拠を見つけることはできなかったのですが、参考までに試しに他の非 UEFI BIOS (P7P55D-E のもの)のロードをしてみたところ、全く同じエラーが返されました。
ところで、検索を進めている中で、
(https://www.win-raid.com/t2994f16-Help-needed-ASUS-laptop-bricked-after-BIOS-flashing.html)
という記事がございましたが、内容から考えますとこれはHIROKI様の投稿でしょうか。もしそうであれば、復旧がなされたようで何よりでございました。
この度はお役立てならず恐れ入ります。
良きPCライフをお送りなさることをお祈りいたしております。
コメントの投稿、まことにありがとうございました。
