ROMライター EZP2013 を用いて ASUS マザーボード H110M-PLUS D3 の BIOS を復旧

 ROMライターを用いて、マザーボードメーカーの Web サイトからダウンロードしてきた BIOS ファイルをそのまま BIOS チップに書き込んでも正常に動作しないそうです。そのファイルにはマザーボードの固有情報が組み込まれていないためです。
 そこで、先のページまでの手続きで得られたオリジナルの BIOS のバックアップファイルの中身を参照して、新たに書き込む BIOS ファイル内のデータの修正を行います。

 オリジナル BIOS ファイルの中身の参照および新 BIOS ファイルの修正には「FD44Editor」というアプリケーションを用います。

 初めに、オリジナル BIOS ファイルの内容を確認し、必要な情報を得るための手続きを行います。

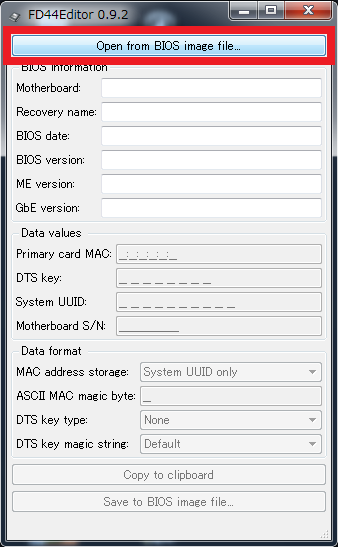

 FD44Editor を現在作業中の PC へインストールし起動させると、次のような画面になりますので、一番上の「Open from BIOS image file…」を押します。で、先ほどバックアップした BIOS ファイルを選択して開きます。

Open original BIOS image

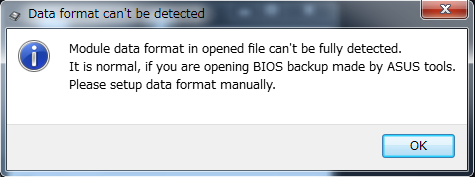

Data format can't be detectedこんなウィンドウが出たら何も考えず「OK」で OK

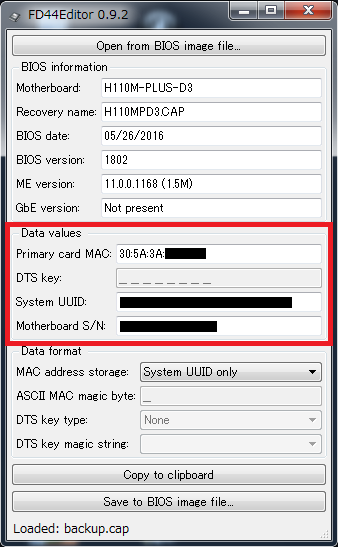

 で、展開されたオリジナルの BIOS がこちらです(一部黒塗りにしてあります)。

Opened original BIOS image

 特に重要となる値は、赤枠で囲んである「Data values」の各値です。これらの情報は後に新 BIOS ファイルへ組み込むために使用しますので、メモを取るかスクリーンショットをとっておきます。この他に、赤枠のすぐ上にある「GbE version」の情報も用いますので、把握しておきます。

…次ページへ続きます

  • スポンサーリンク
  • スポンサーリンク

「ROMライター EZP2013 を用いて ASUS マザーボード H110M-PLUS D3 の BIOS を復旧」への2件のフィードバック

  1. こんにちは。この記事を読ませていただきましたが、ちょっとお聞きしたいことがあり、ご質問させていただきたいと思います。いきなり申し訳ございません。
    パソコンが使えなくなり、パニックの状態で誰にも質問できなくて。。。

    僕はASUSのUX21Aという4年ぐらいたったノートパソコンを使っていましたが、この間BIOSのアップデートを失敗し、起動できなくなりました。(通電はしますが、BIOSにも入れず、画面が真っ暗なままです。)
    それで、この記事を読んで、途中まで説明通り、うまくできましたが、どうしてもFD44EditorというTOOLでASUSのホームページからダウンロードしたBIOS fileが開けません。ROM fileに変えたり、Bin fileにかえたりしてもFatal errorのメッセージが浮かびます。具体的には以下のような内容のものです。

    error parsing bios data.
    BOOTEFI signature not found.
    Please open correct ASUS BIOS file.

    また、壊れているノートパソコンからのBIOSを、うまくCH341AというROM writterで読み込み、SAVEしましたが、このFILEも上と同じようなメッセージが表示されるだけで、開けない状態です。
    その結果、MACアドレスとUUID、Motherboard S/Nなどの情報を抽出できず、今は諦めております。

    お忙しいと思いますが、少しだけでもアドバイスをいただけないでしょうか。
    (Windows10のCreatorを使用してます。)
    どうかよろしくお願いいたします。

    1. 記事を頂き、ありがとうございます。
      返信が遅れに遅れたことを心よりお詫び申し上げます。

      ご記載の内容をもとに、当方も色々と検索してみましたが、UX21A はそもそも UEFI ではなく (Legacy) BIOS 搭載モデルではないかと思われますが、FD44Editor はどうやら UEFI のみに対応しているアプリケーションであるようです(http://www.insanelymac.com/forum/topic/285444-uefipatch-uefi-patching-utility/page-14#entry1901167)。
       このフォーラムの回答者さんの言の根拠を見つけることはできなかったのですが、参考までに試しに他の非 UEFI BIOS (P7P55D-E のもの)のロードをしてみたところ、全く同じエラーが返されました。

       ところで、検索を進めている中で、
      https://www.win-raid.com/t2994f16-Help-needed-ASUS-laptop-bricked-after-BIOS-flashing.html
      という記事がございましたが、内容から考えますとこれはHIROKI様の投稿でしょうか。もしそうであれば、復旧がなされたようで何よりでございました。

       この度はお役立てならず恐れ入ります。
       良きPCライフをお送りなさることをお祈りいたしております。
       コメントの投稿、まことにありがとうございました。
