ROMライター EZP2013 を用いて ASUS マザーボード H110M-PLUS D3 の BIOS を復旧

　まずは、画面左側を占めている「Device」欄の各値を適切なものにし、BIOSチップを認識させるための準備を行います。

　初めに、「Device」欄の最上段「Type」項目から、該当するチップのタイプを選択します。今回のマザーボード ASUS H110M-PLUS D3 に搭載されていた BIOS チップは「25Q128FV1Q」というもので、「SPI FLASH」を選択します。

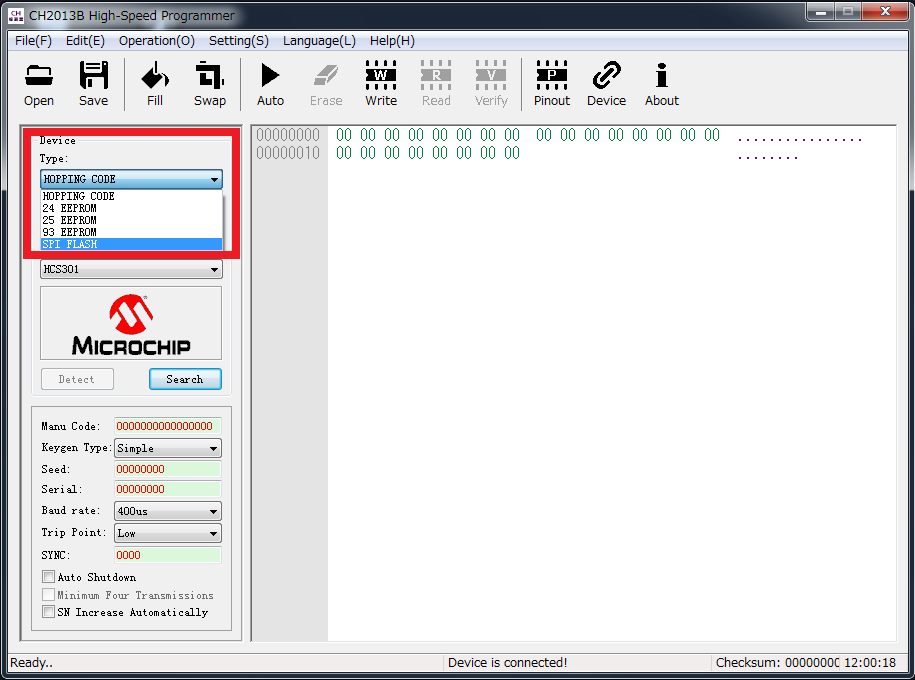

Select SPI FLASH「Device」の「Type」プルダウンリストから「SPI FLASH」を選択

　次に、「Type」項目の下にある「Manufacturer」項目から、チップ製造元を選択します。25Q128FV1Q の製造元は Winbond 社であるので、「WINBOND」を選択します。

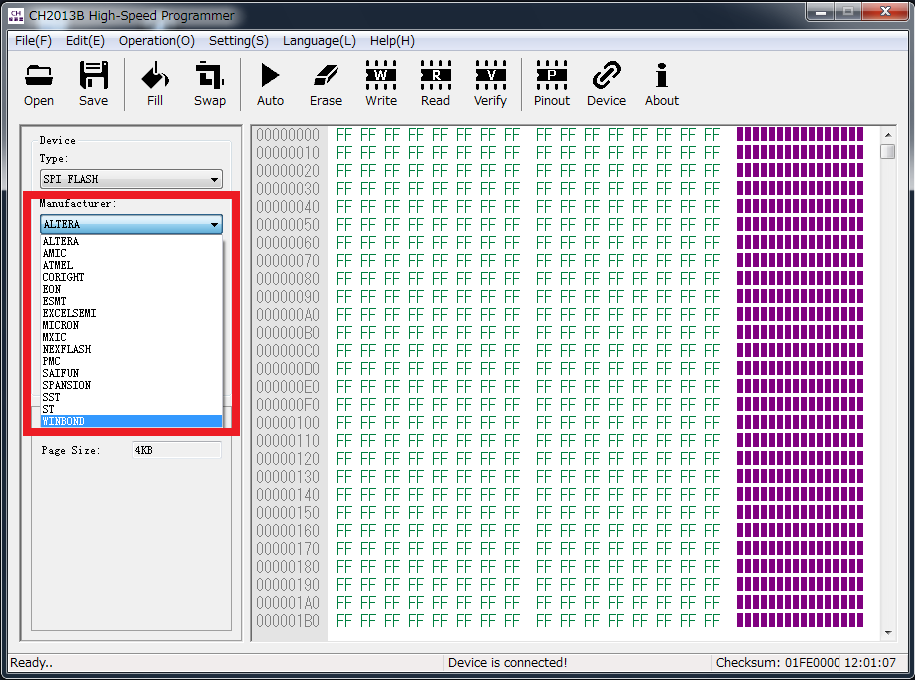

Select WINBOND「Device」の「Manufacturer」プルダウンリストから「WINBOND」を選択

　続いて、「Manufacturer」項目の下にある「Name」項目から、チップ名を選択します。今回のチップは 25Q128FV1Q であるので、「W25Q128」を選択します。

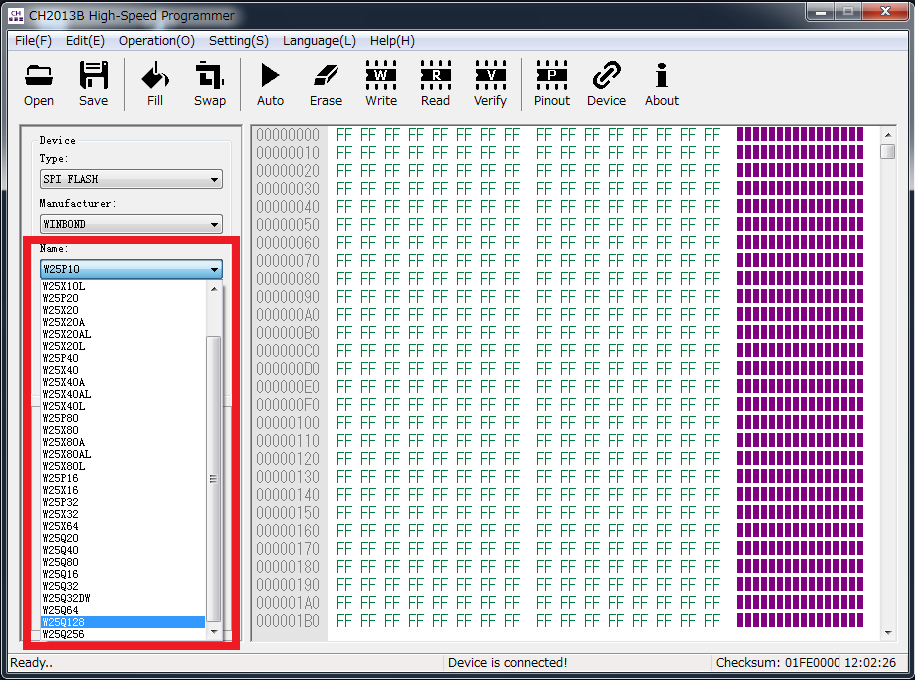

Select W25Q128「Device」の「Name」プルダウンリストから「W25Q128」を選択

　ここまでで、CH2013B 上で当該 BIOS チップを認識させるための準備が整いました。

＊　ちなみに、ホーム画面ではグレーアウトしている「Detect」ボタンがあるのですが、これは「Type」項目から適切なタイプを選択することで押下できるようになりました。「Detect」ボタンを押すと、自動的に「Manufacturer」と「Name」が適切なものに切り替わりました（常に適切なものを検索してくれる確証はありませんので、あくまで参考までに）。

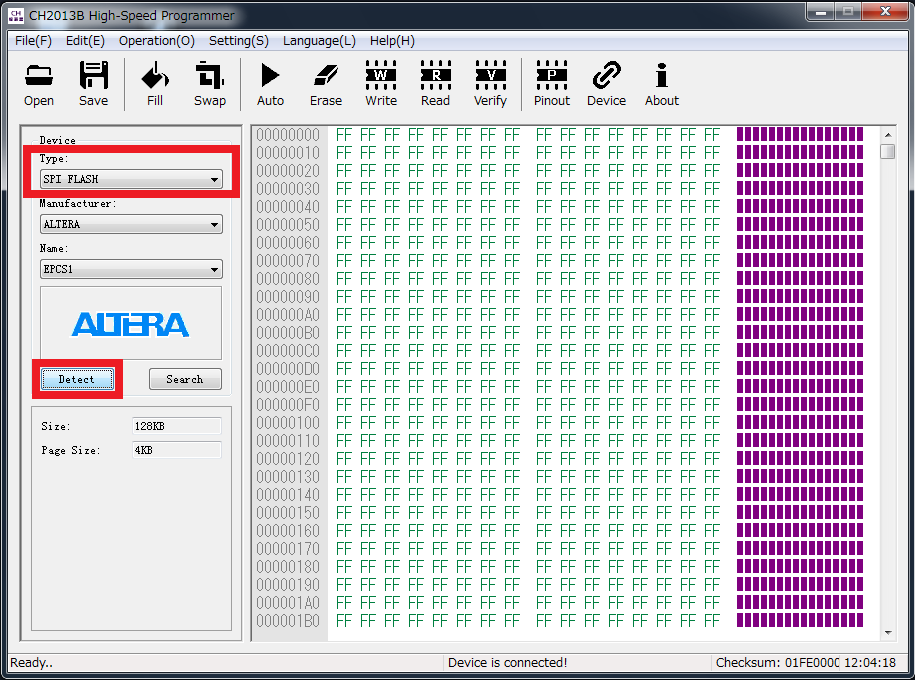

Detect button after select Type「Device」の「Name」プルダウンリストから「W25Q128」を選択

…次ページへ続きます
