前ページまでの分解で裏蓋が外れた LAVIE Tab W TW708/BAS PC-TW708BAS。もしばらく分解を進めてみます。
マザーボードにつながっている2本のリボンケーブルを取り外します。
細いオレンジ色のリボンケーブルは、画像にある黒い細長いプラスチックを上へ持ち上げます。

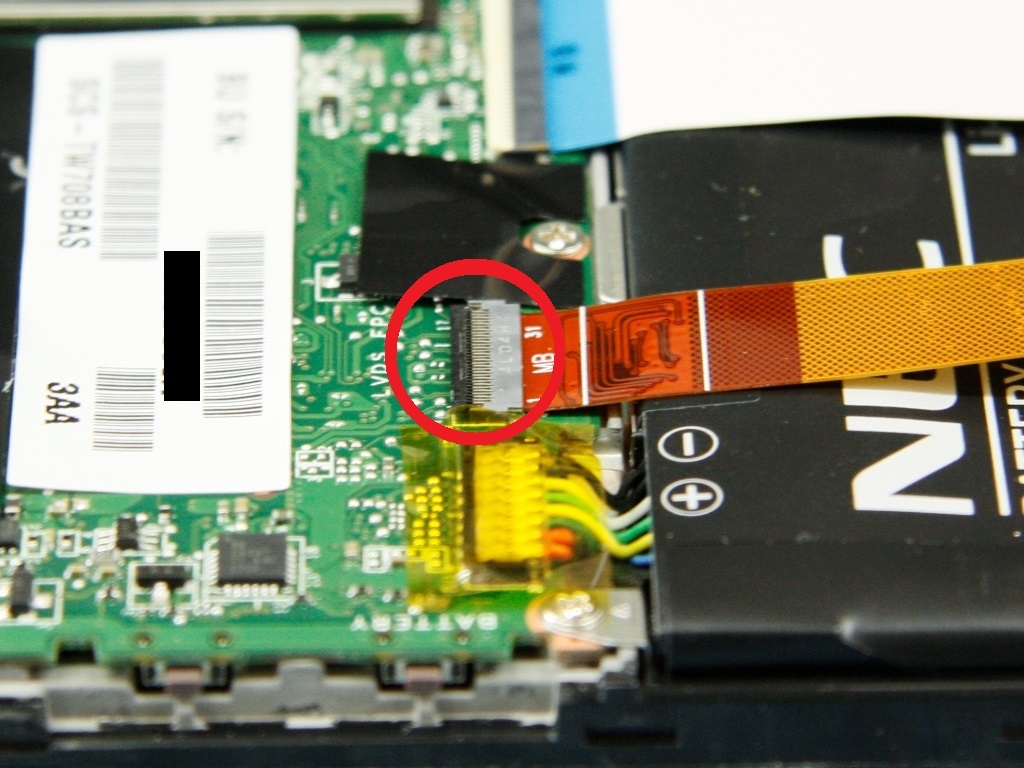

黒い留め具を…

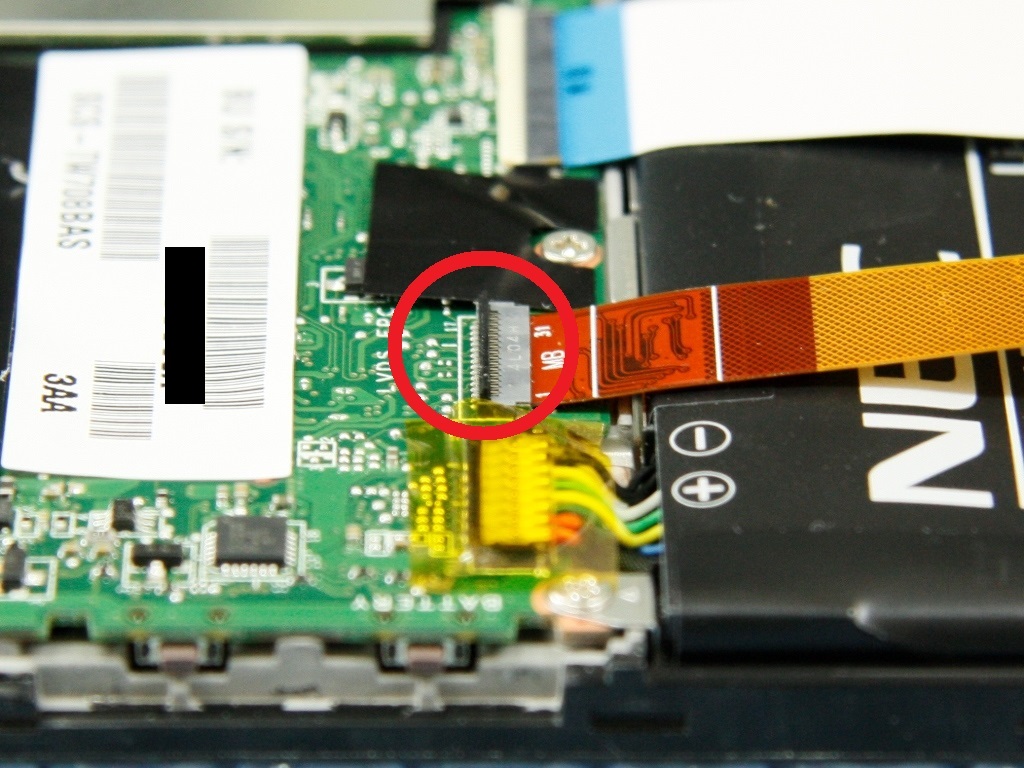

持ち上げる
もう一方の、太めの白色のリボンケーブルは、画像にある白い細長いプラスチックを上へ持ち上げます。

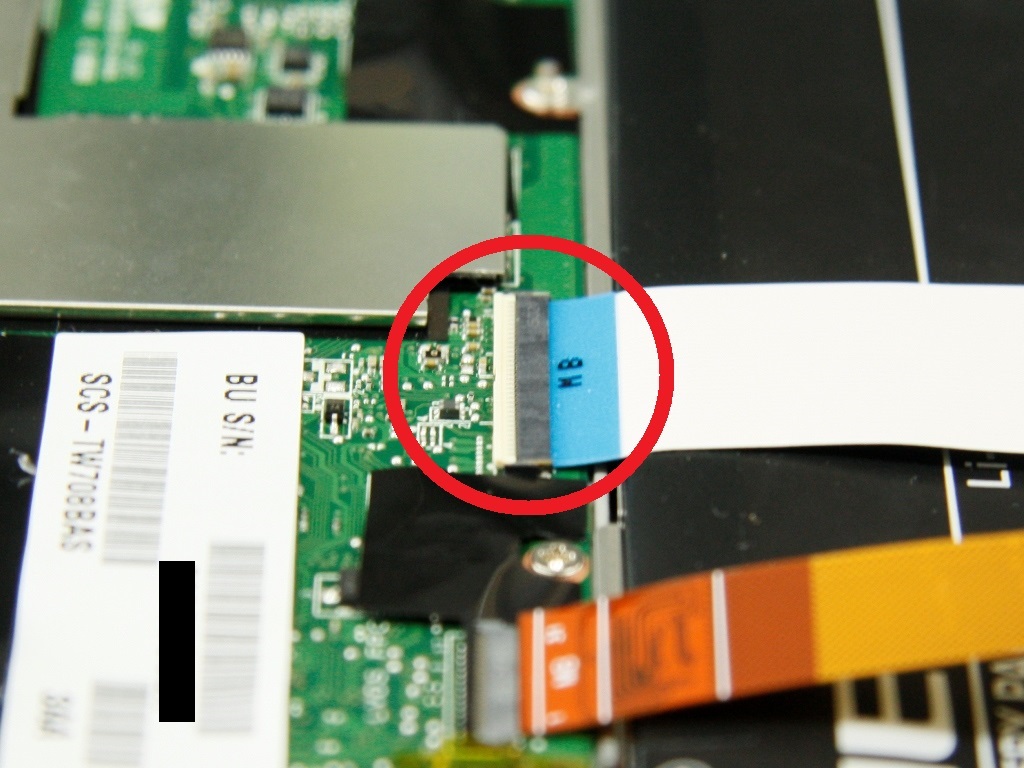

白い留め具を…

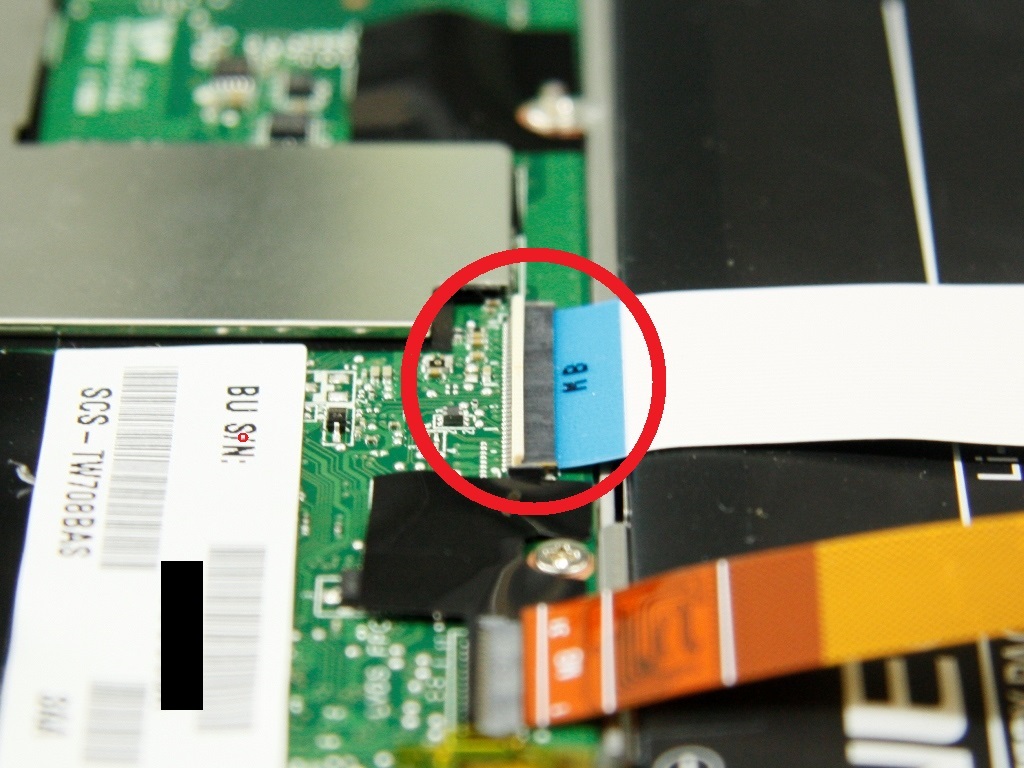

持ち上げる
留め具を持ち上げると、ケーブルを引き抜くことができます。

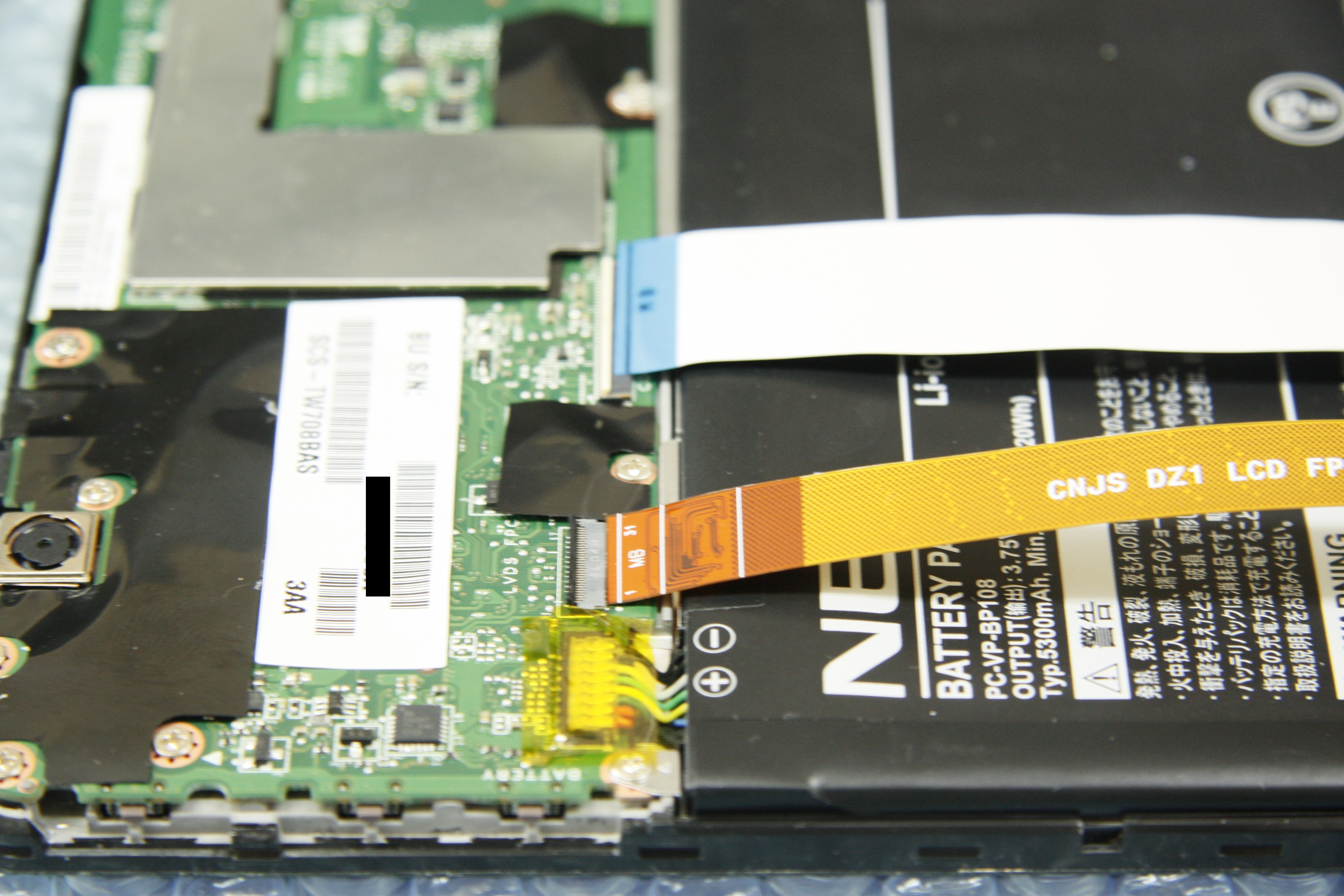

リボンケーブルが外れた

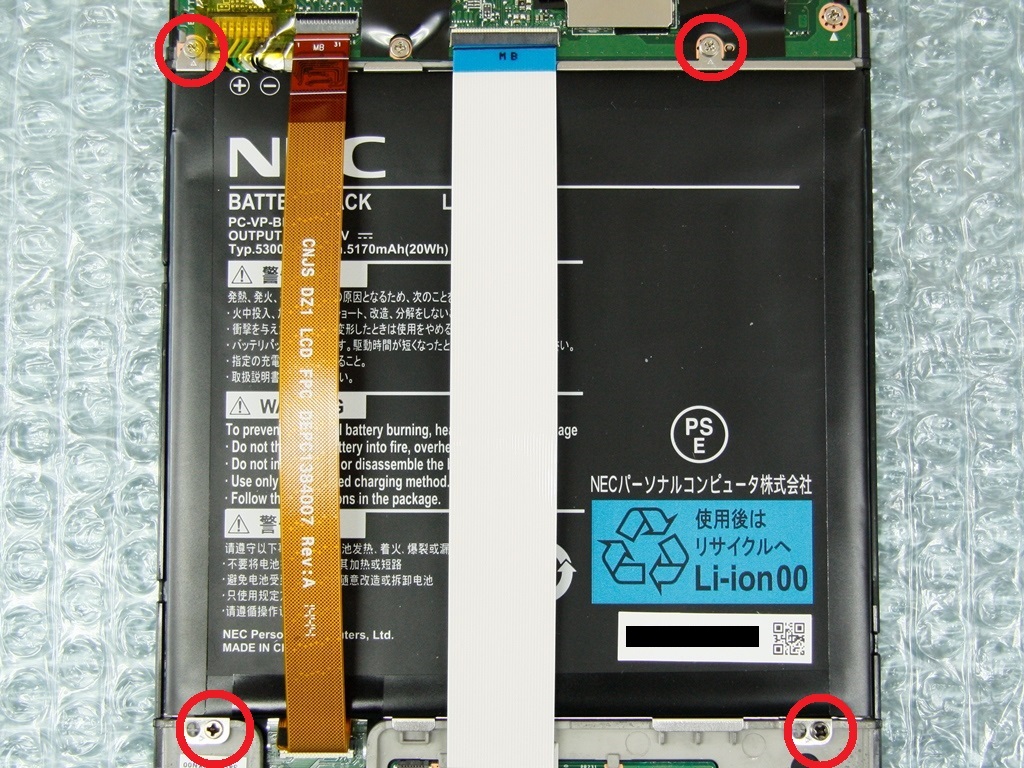

バッテリの留めネジ4つを外します。
上2つがシルバー、下2つがグレーのネジですが、サイズは同じようです

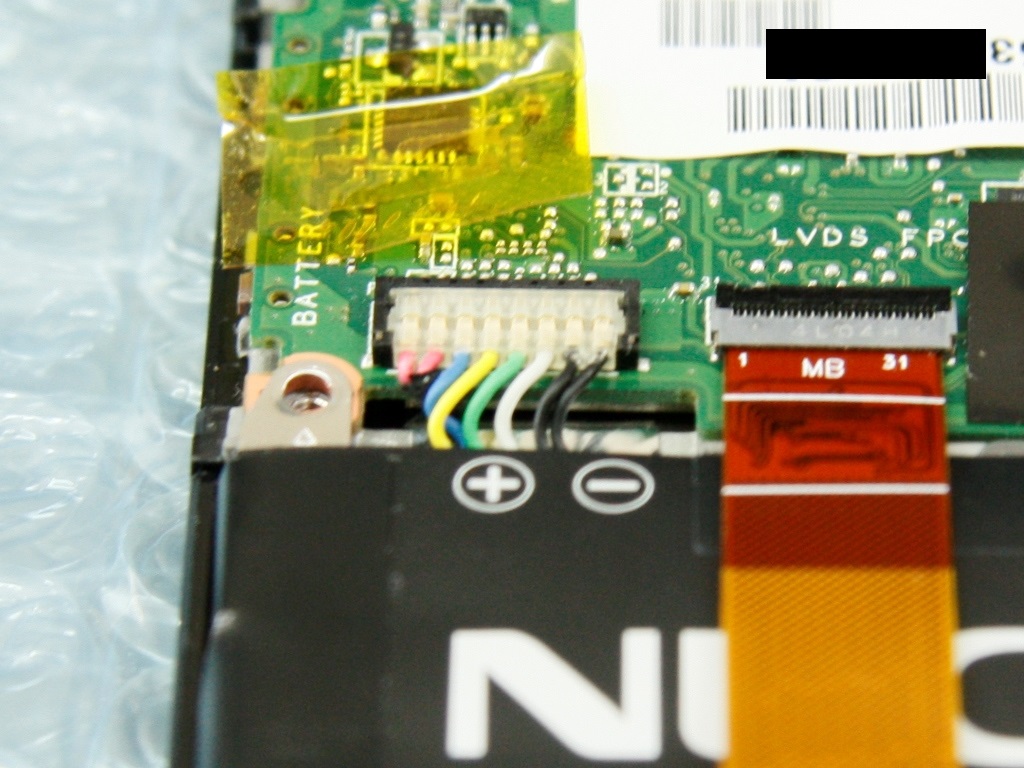

バッテリコネクタを取り外そうと思い、テープをどかしましたが…
…なんか結構がっちりはまっており、無理に取り外そうとするとケーブルが断線しそうで怖かったので、結局コネクタを取り外すのはやめました。
もう少しだけ分解を進めてみます。
…次ページへ続く
