ぐるっとスパッジャーを一周させるとツメがすべて外れますが、決してガバッとタッチパネル LCD を持ち上げないでください。内部のフレキシブル基板が破損します。

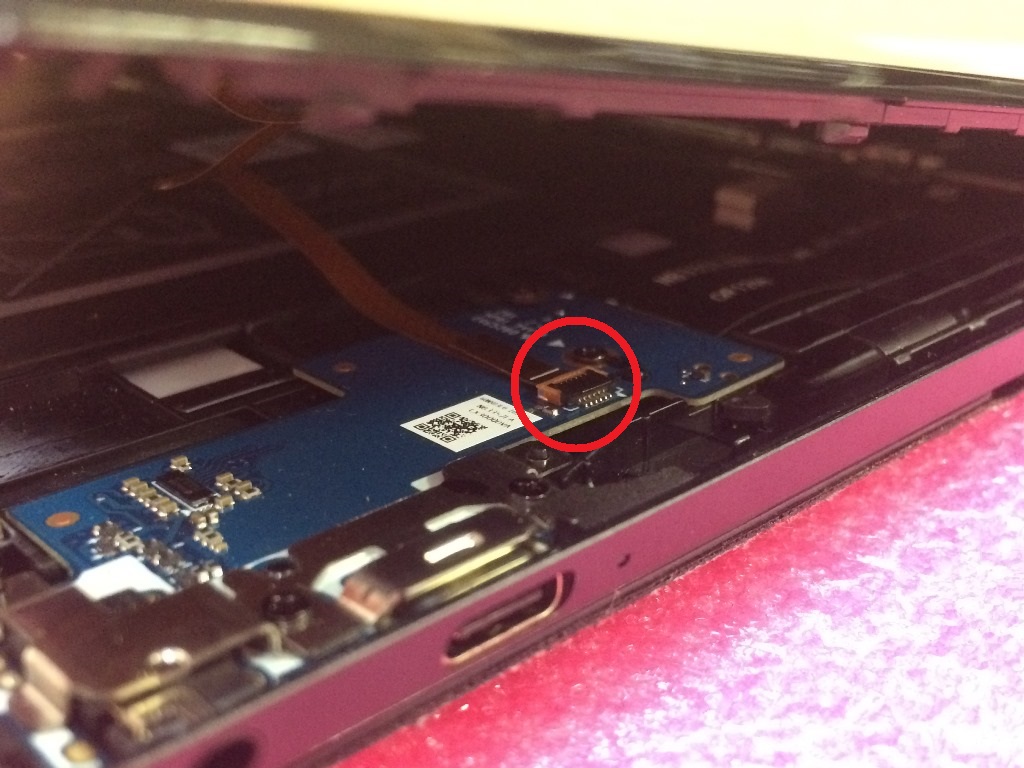

USB-Cポートのある側をそーっと持ち上げると、一本のフレキシブルケーブルが見えてきますので、黒い留め具(赤丸部分)を上に持ち上げてケーブルを取り外します。
赤丸部分の黒い留め具を上にカコっと持ち上げる

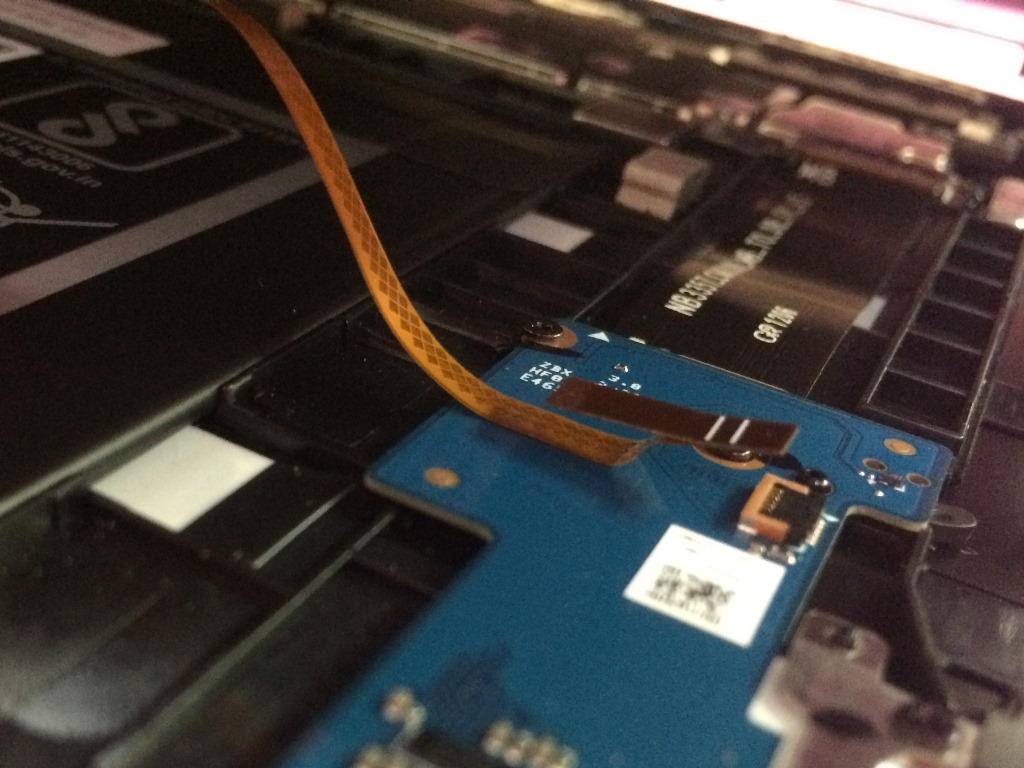

ケーブルは基板に両面テープで留められているので、慎重にはがします。
そーっとはがす

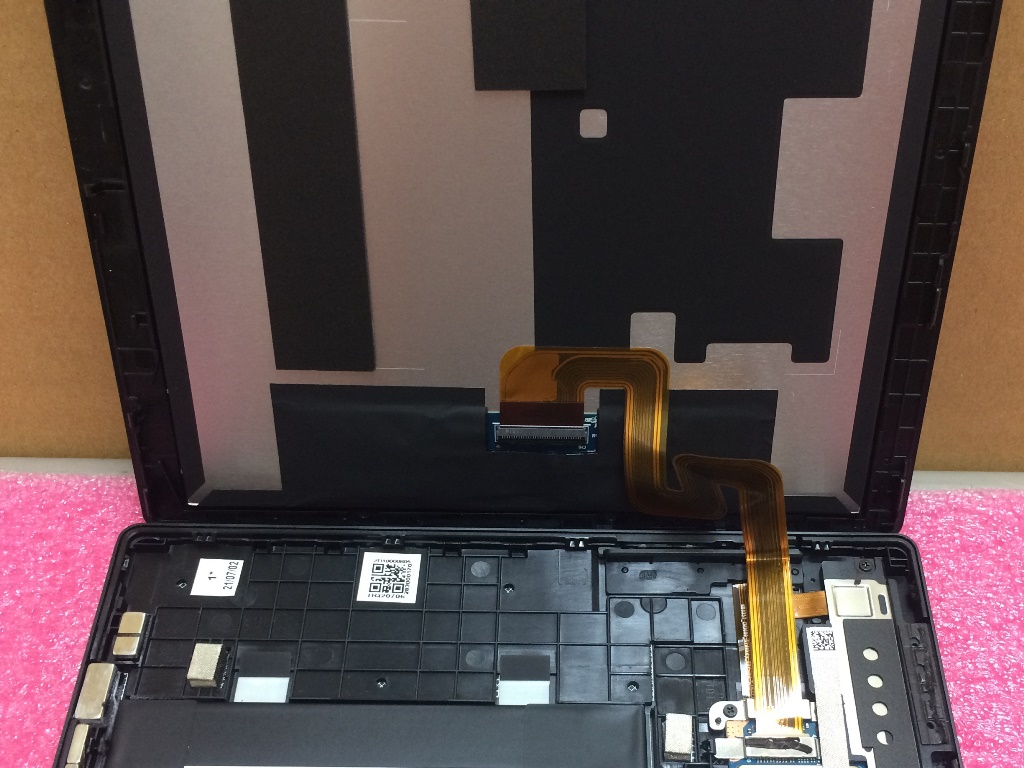

ケーブルが外れたら、タッチパネル LCD を反対側へそーっと起こしていきます。2つ目のフレキシブルケーブルが見えます。
LCDと基板とをつなぐケーブル

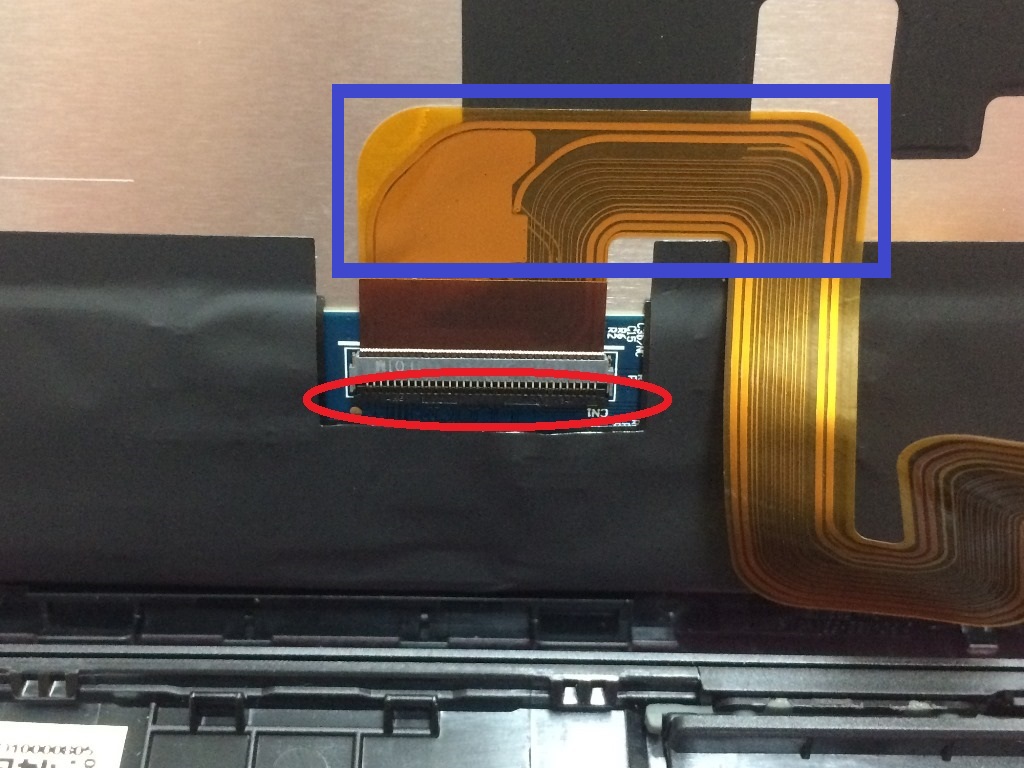

タッチパネル LCD 側の黒い留め具(赤丸部分)を持ち上げ、ケーブルを取り外します。また、青い四角部分は粘着テープで留められているので、ここも慎重にはがします。
赤丸部分の黒い留め具をカコっと持ち上げる
これでタッチパネル LCD が取り外し完了となります。

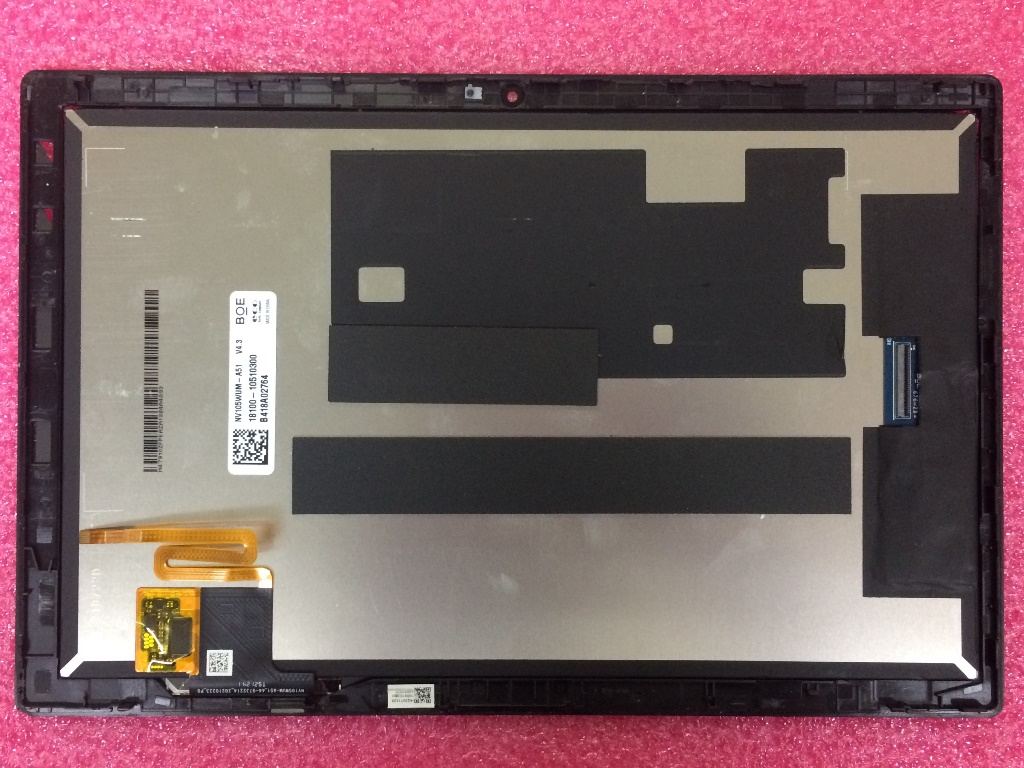

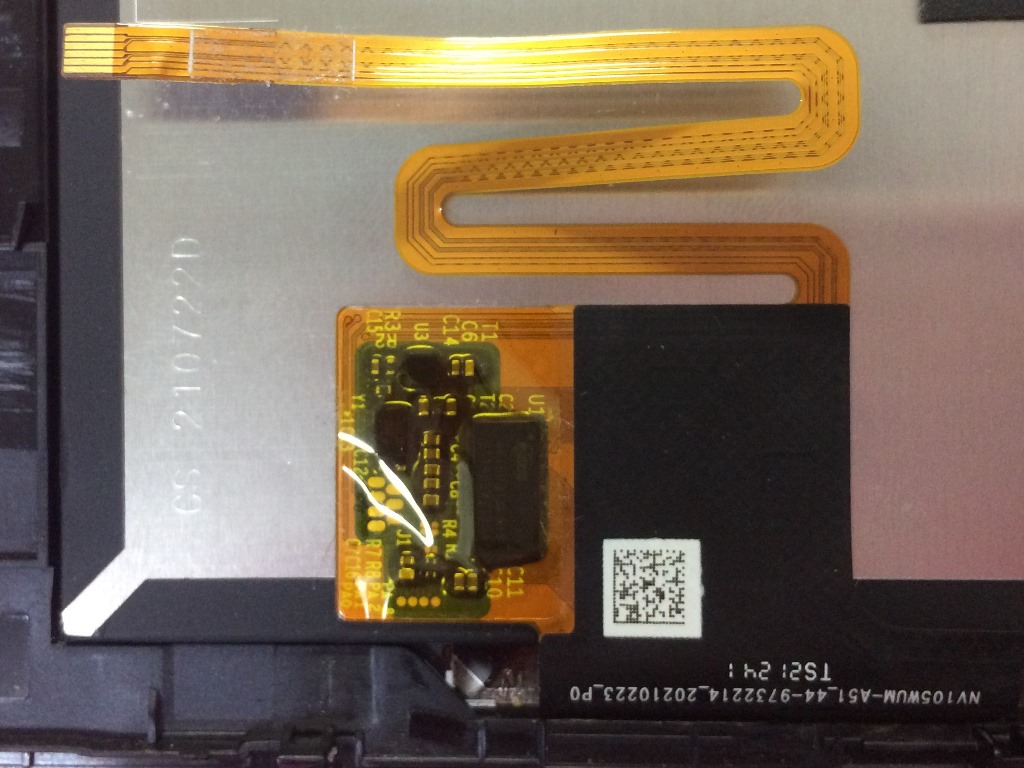

タッチスクリーン LCD 全景

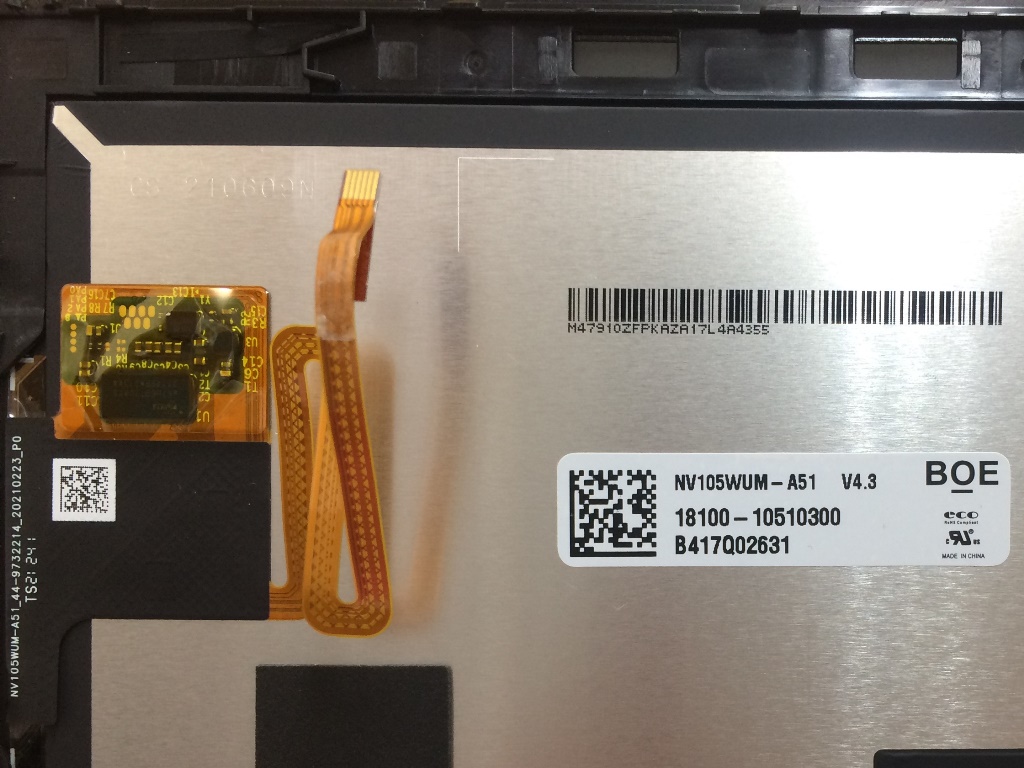

型番は「NV105WUM-A51」
6ピンのケーブル

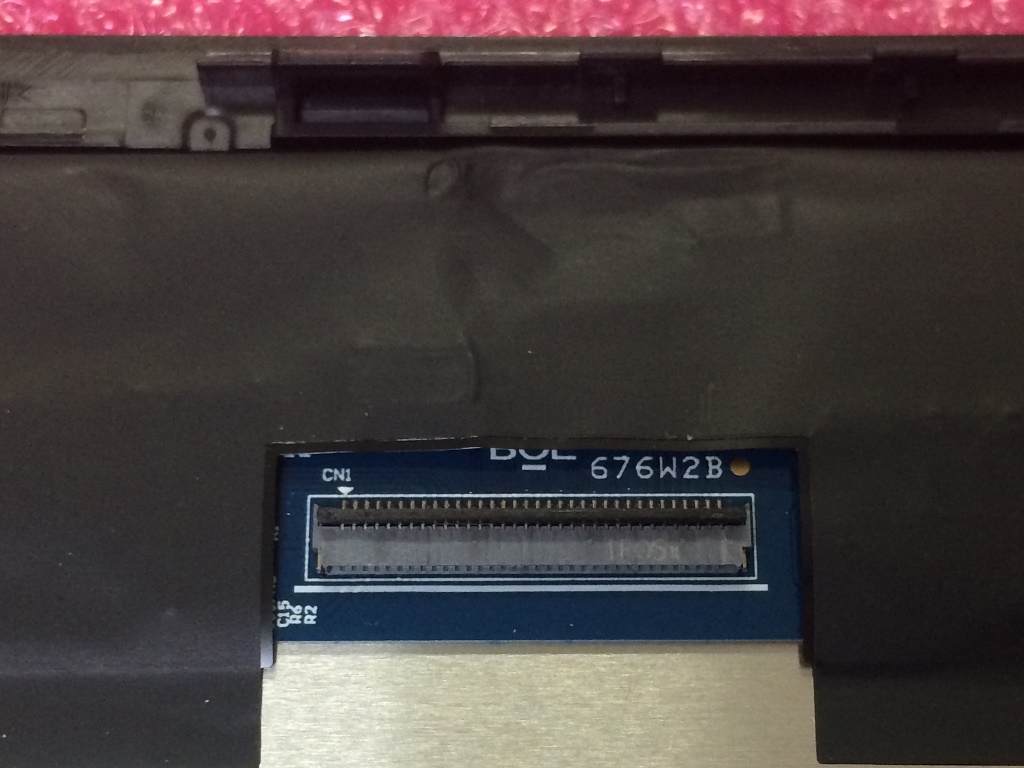

34ピンの挿込口

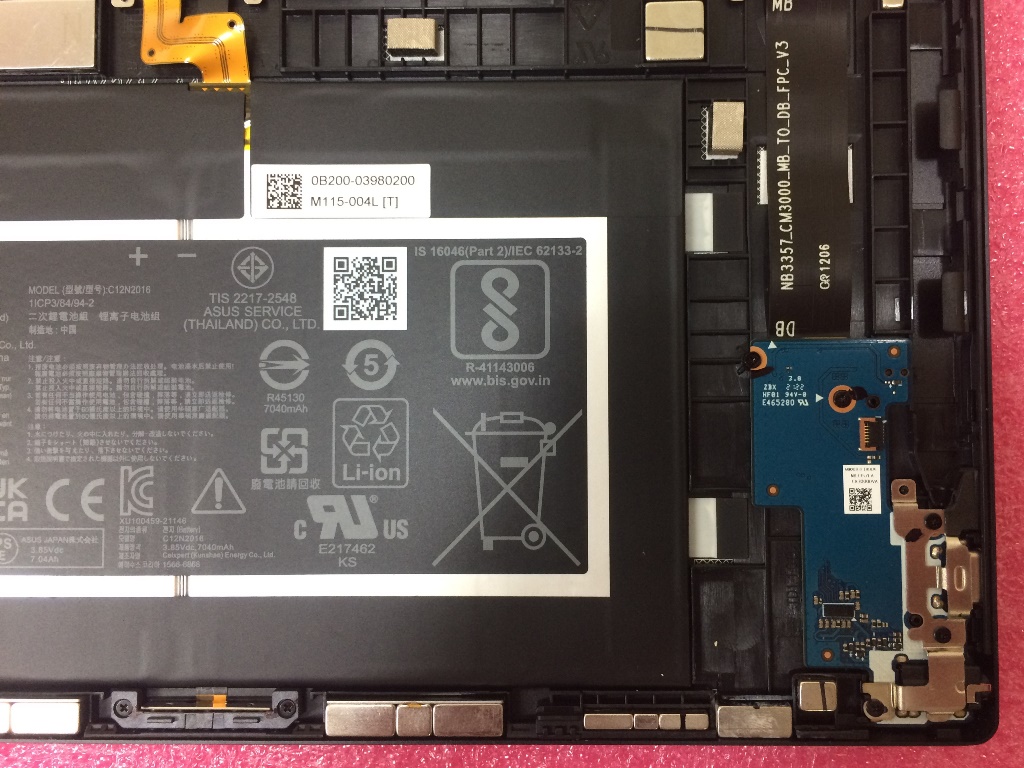

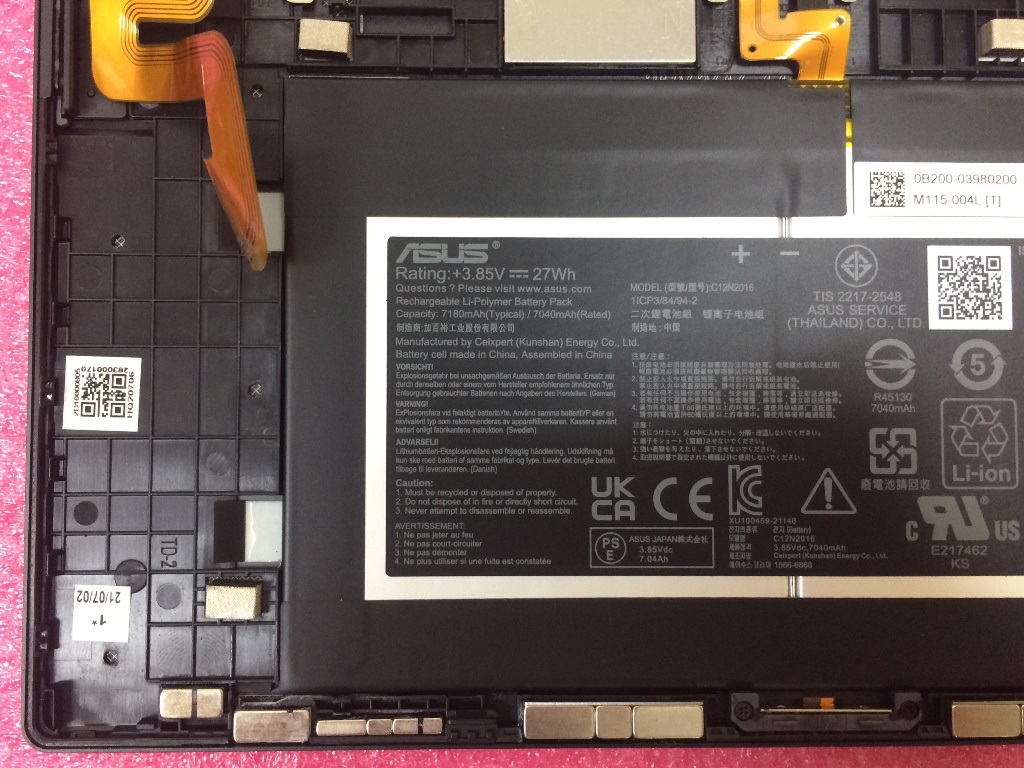

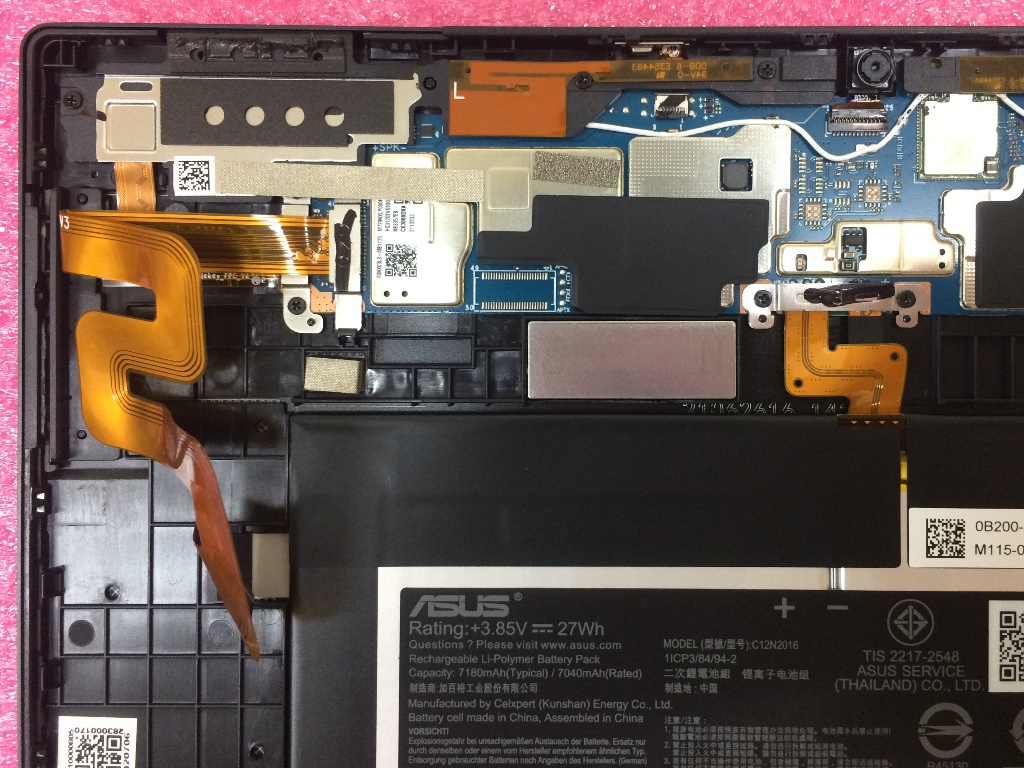

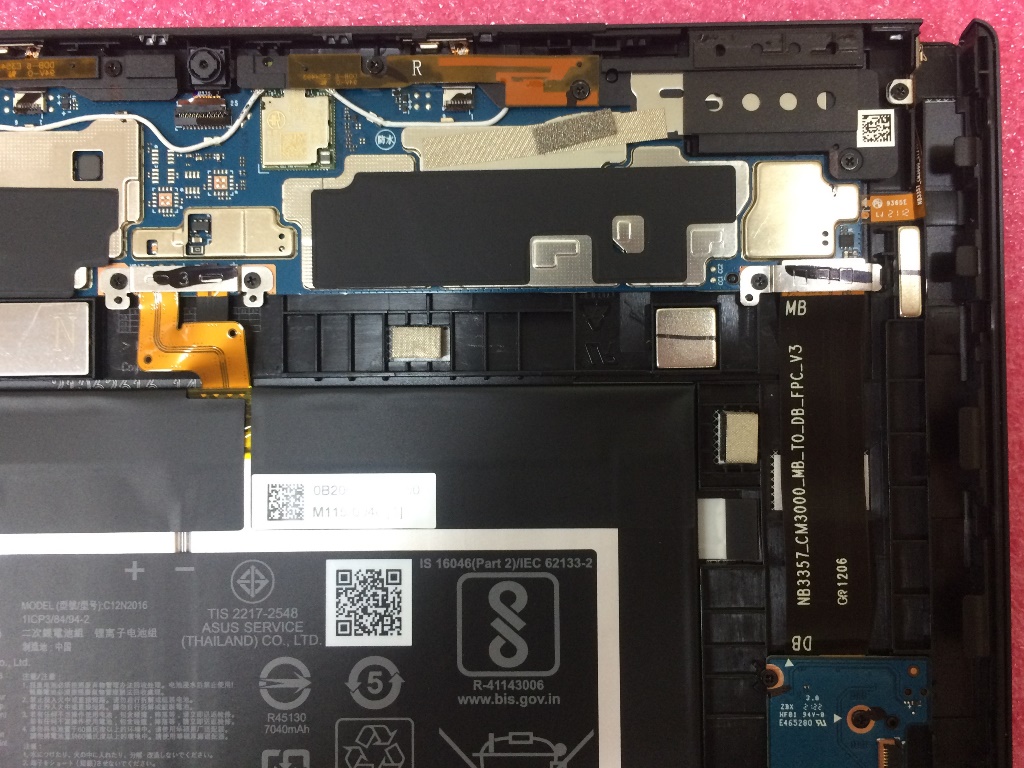

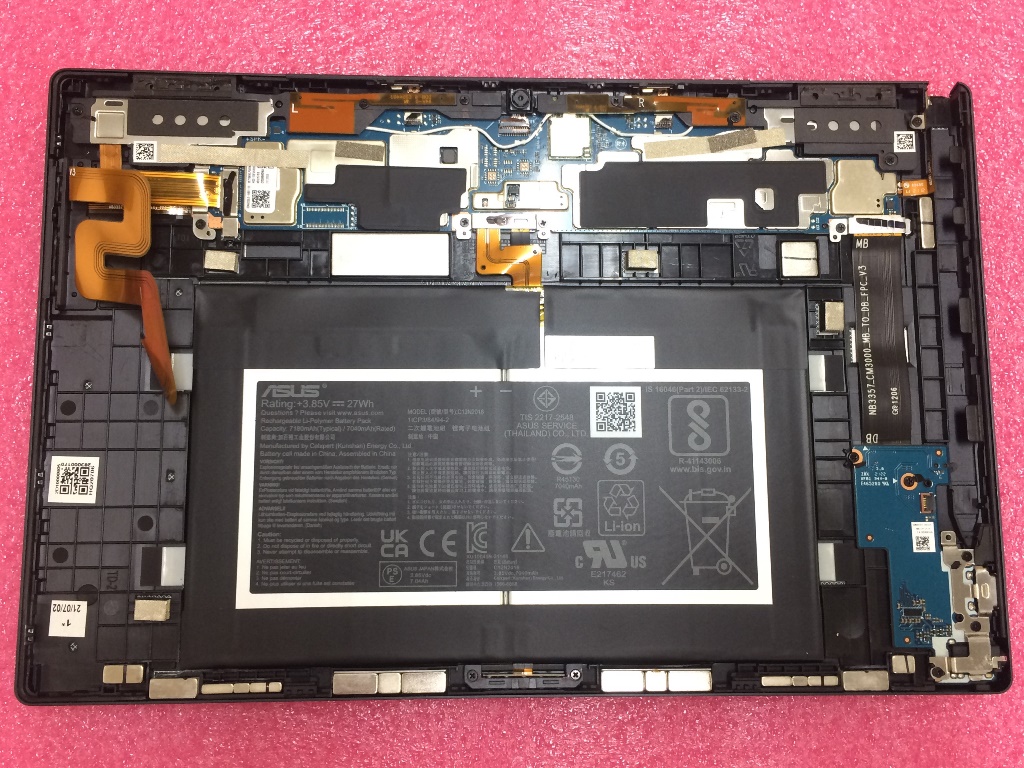

一応本体側の全景も置いておきます。
何かの参考になれば。
