拡張カードの PCI-Express 接続部の加工

　ここまで来たら、ペンチか何かでぶった切る側のピンをつかみ、グリグリグニグニメキメキ折り取ります。一方の端から少しずつメキメキ折り曲げます。
　コツとしては、グニグニ折り曲げる際にははじめはふり幅を小さく、そして徐々に徐々にその折り曲げのふり幅を大きくしていきます。

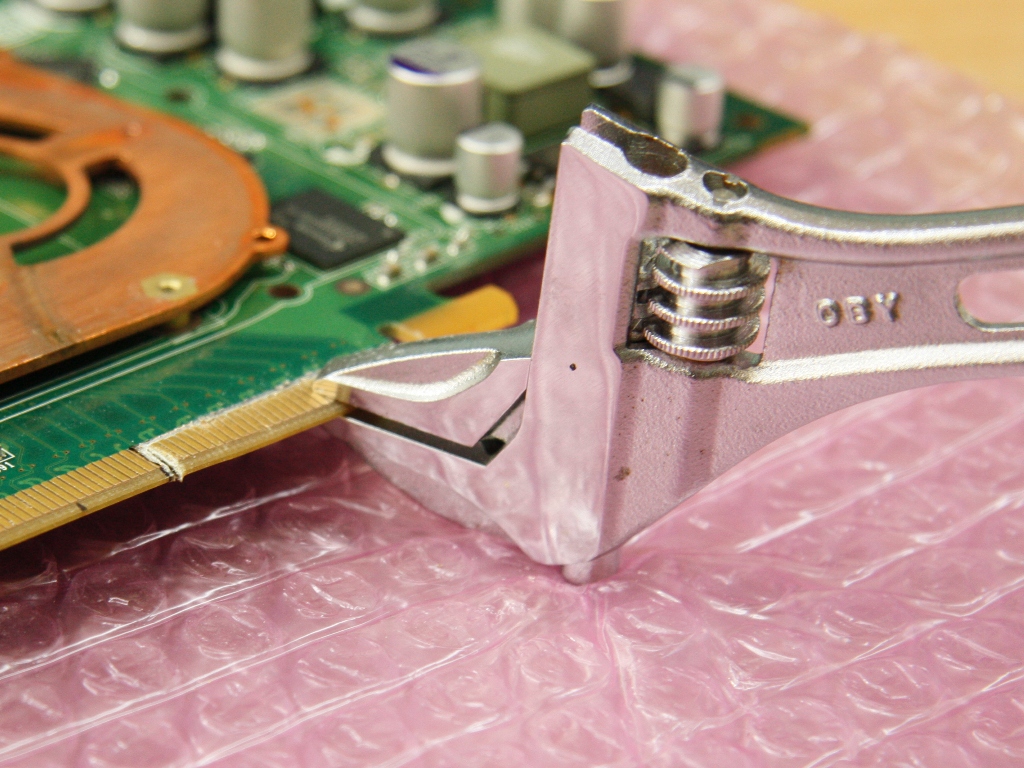

Cut between PCB and pins 1

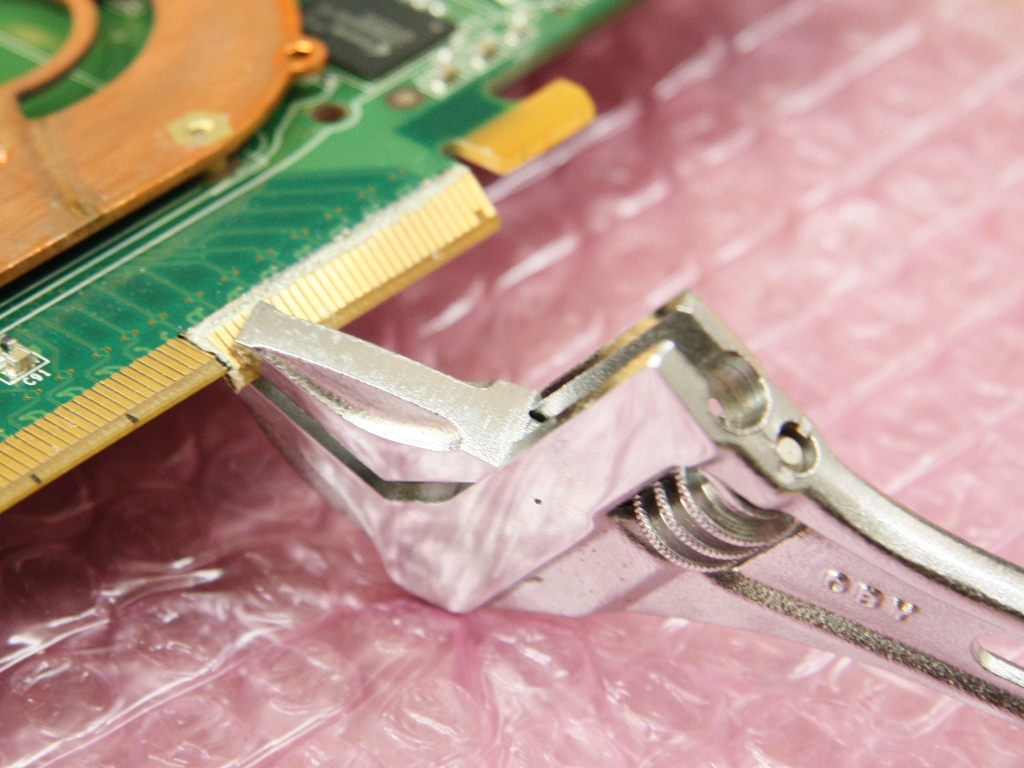

Cut between PCB and pins 2

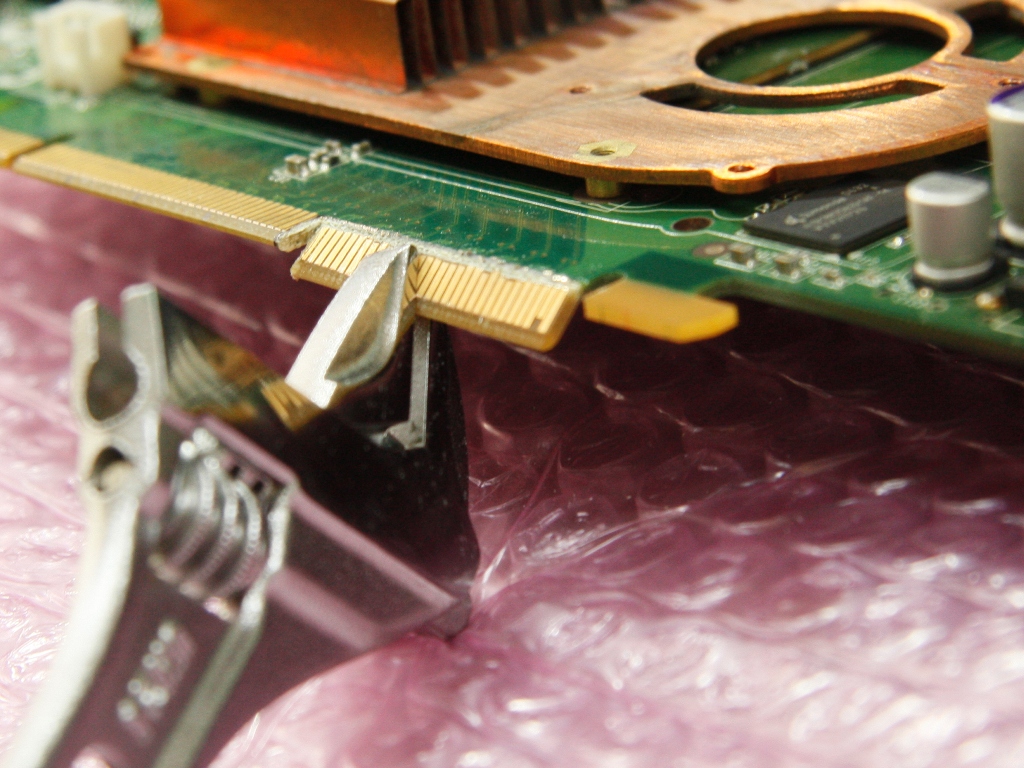

Cut between PCB and pins 3

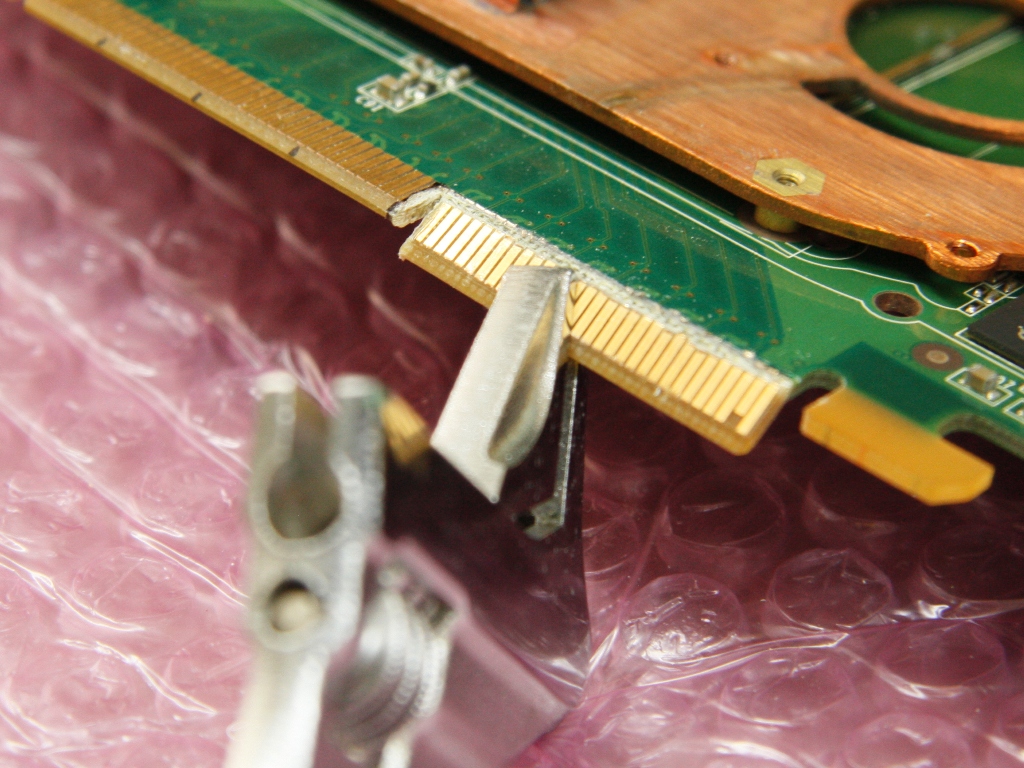

Cut between PCB and pins 4

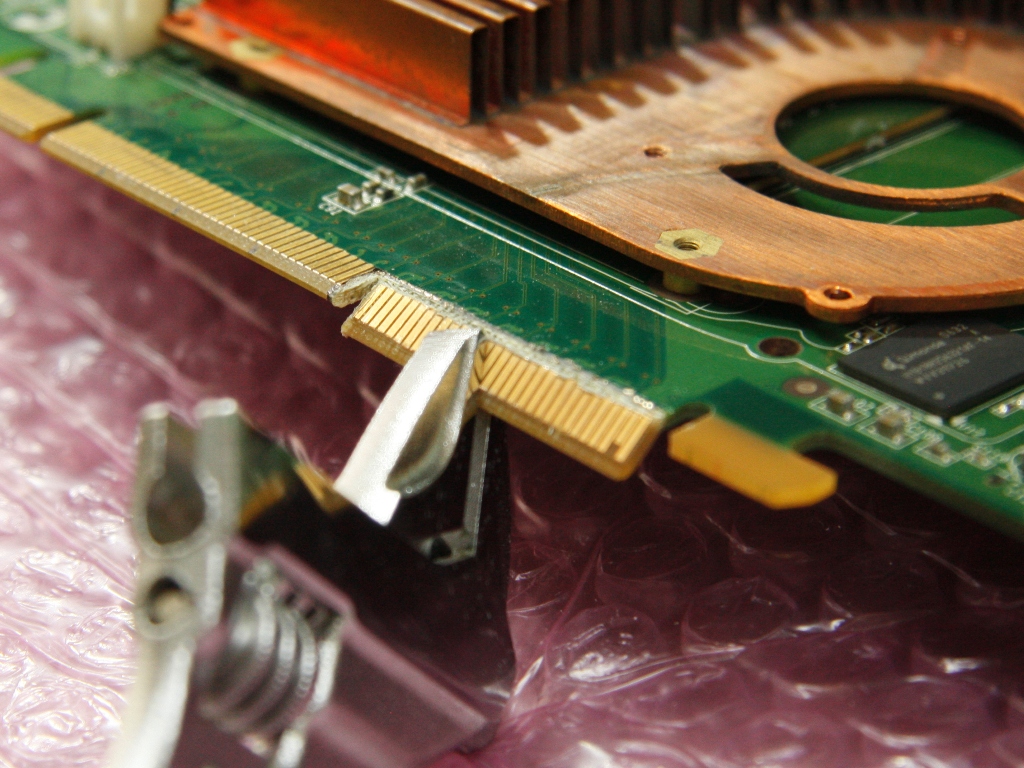

Cut between PCB and pins 5

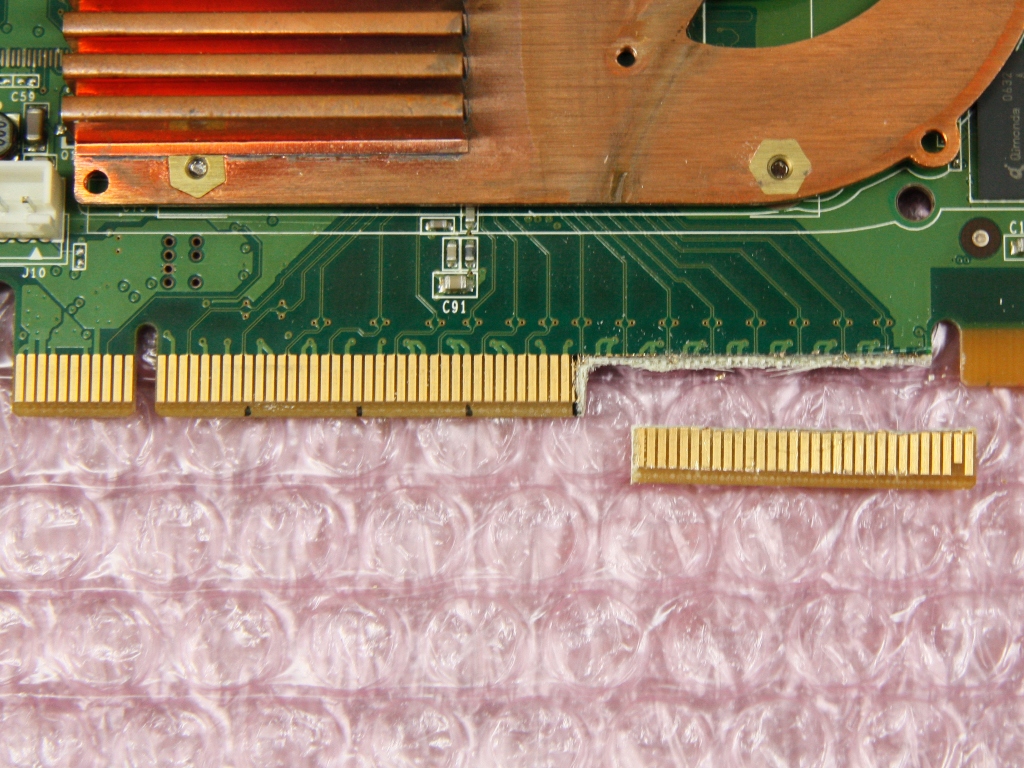

　折り取られると、このようになります。

Cut between PCB and pins 6

　最後に、仕上げをしていきます。

…次ページへ続きます
