NEC 社の Windows 8.1 with Bing 搭載タブレット「 LAVIE Tab W TW708/BAS PC-TW708BAS 」を入手しましたので、とりあえず分解を試みました。
LAVIE Tab W （画像は Windows 10 アップグレード済のものです）
早速分解に取りかかります。

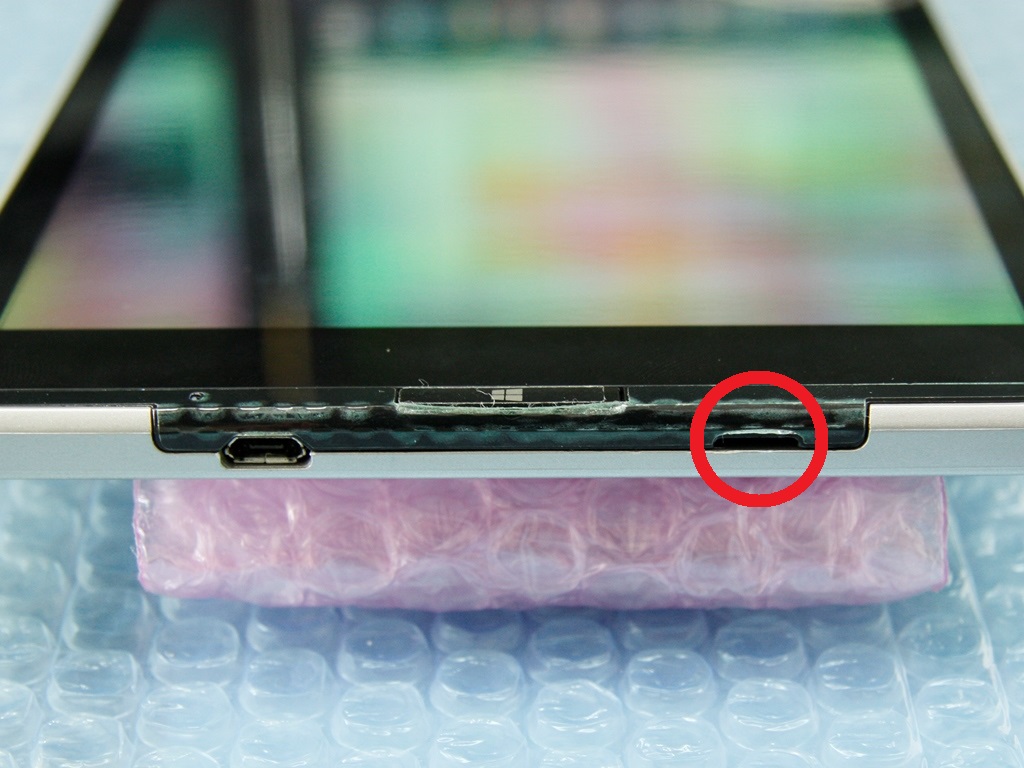

本体下部にいかにも「ここに何かを引っ掛けて開けて」と訴えているくぼみがあります。
赤丸部分がくぼみ。反対サイドはUSBポート。

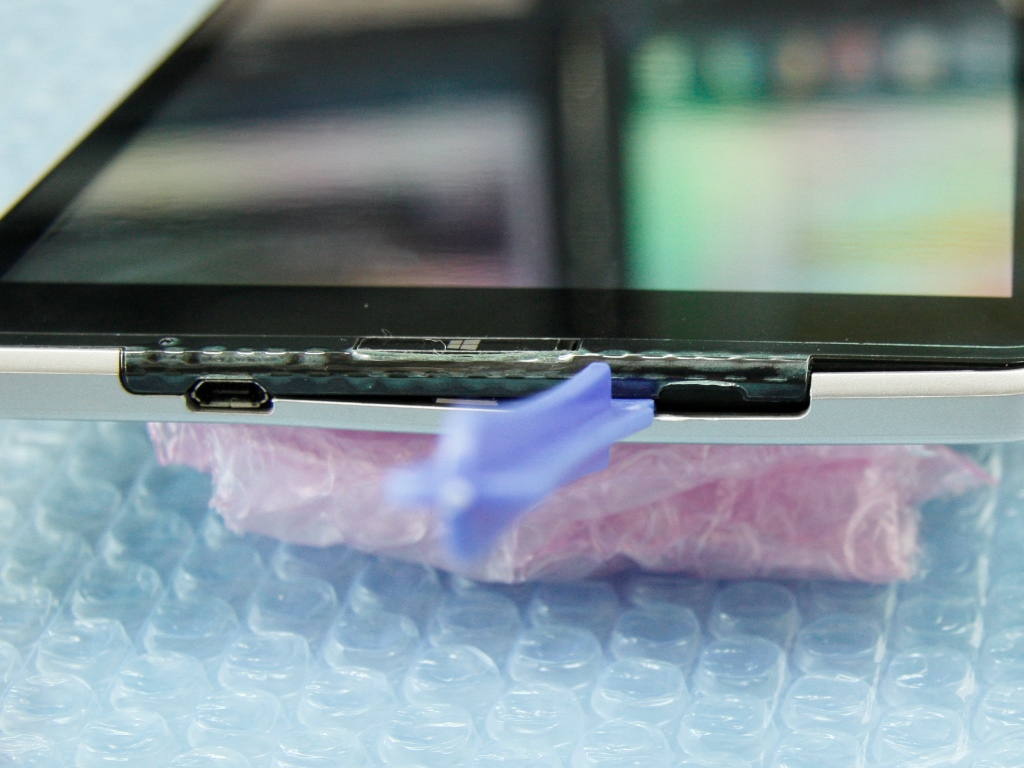

そこから、マイナスドライバーなどの平べったく細長いものを使って裏蓋を持ち上げます。
ちなみに私は、以前 iPhone ディスプレイ修理時に購入したタッチパネルに付属していた分解工具を用いました。
Amazonでの一例 – タップで詳細（新しいタブで開きます）
こんな感じのコたちですね。値段も使い勝手も強度も正直ピンキリです。わざわざ購入するほどかと言われると何とも言えないところではありますが、分解をする機会があって、手元に手ごろな分解工具がない場合には持っていて悪いことはないです。
話を分解に戻しますと、注意点が一つあります。
蓋を開けようとすると、何となくディスプレイ側が持ち上がりそうな感触があるのですが、あくまで外れるのは裏蓋側であるので、力のかけ方には充分ご注意を。

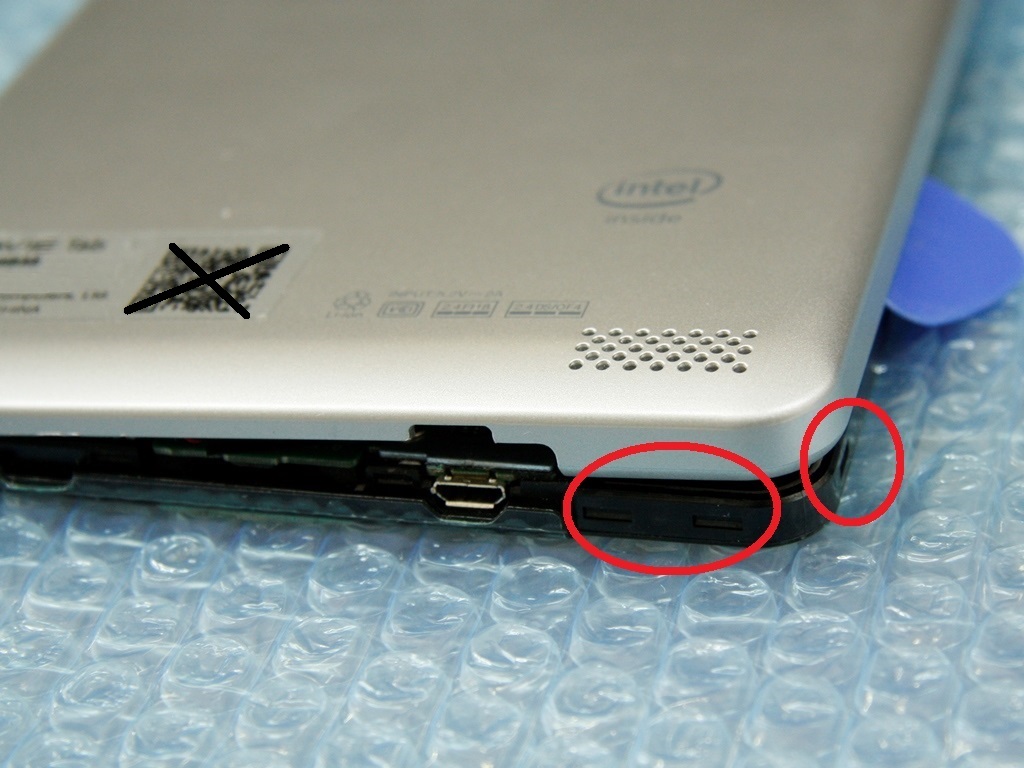

カバー下側の両端ががっぷりツメで押さえられていますので、頑張って外していきます。 私は裏返した状態で向かって右下側の角から攻めました。
この赤丸部分のツメが強烈

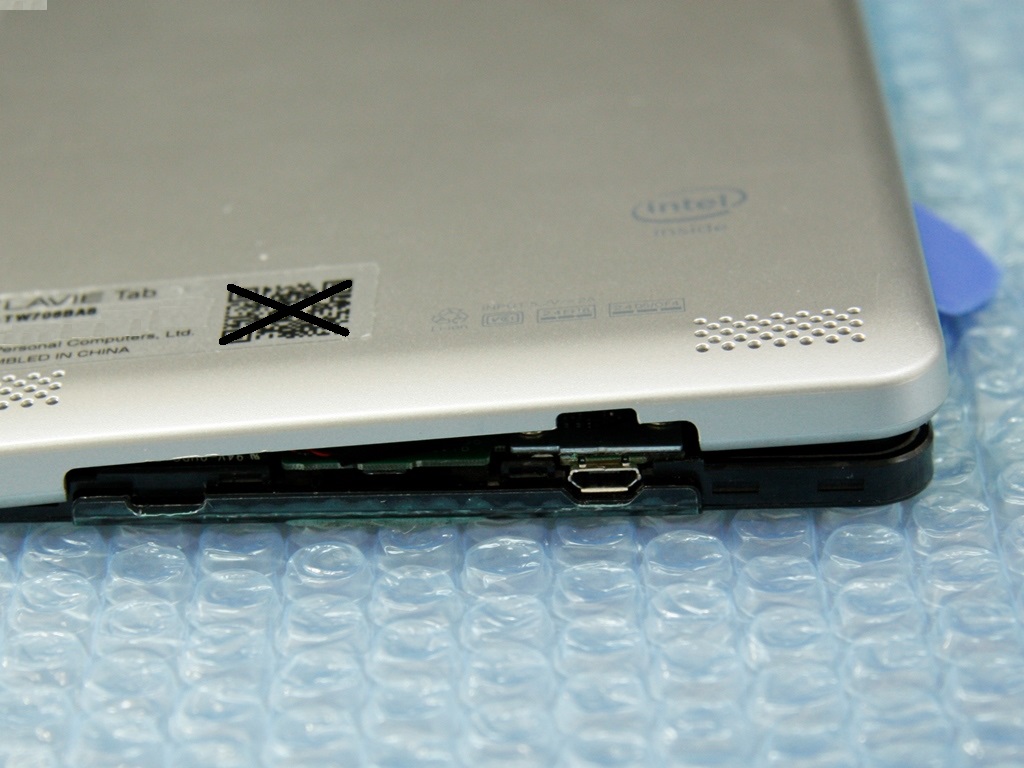

角部分が外れてくれるとあとは思いのほかスムーズに外れます。隙間に薄い板のようなものを差し込み、ゆっくりとスライドさせていくとパキパキとツメが外れていきます。

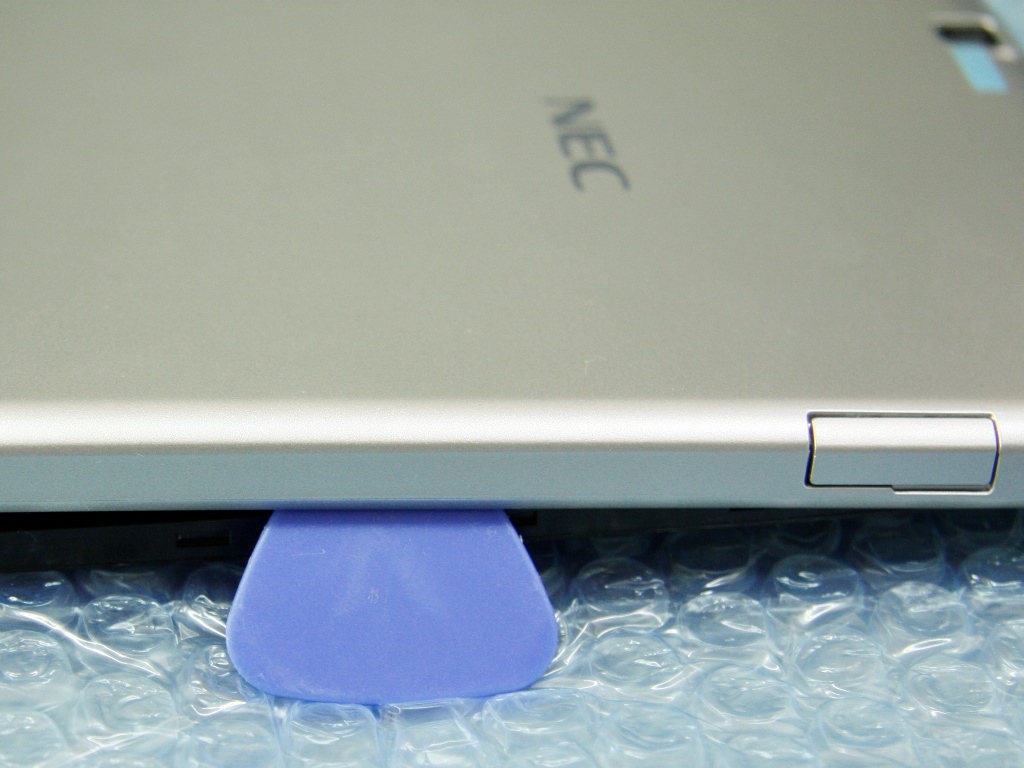

ギターのピックのようなものも分解工具の一つでした

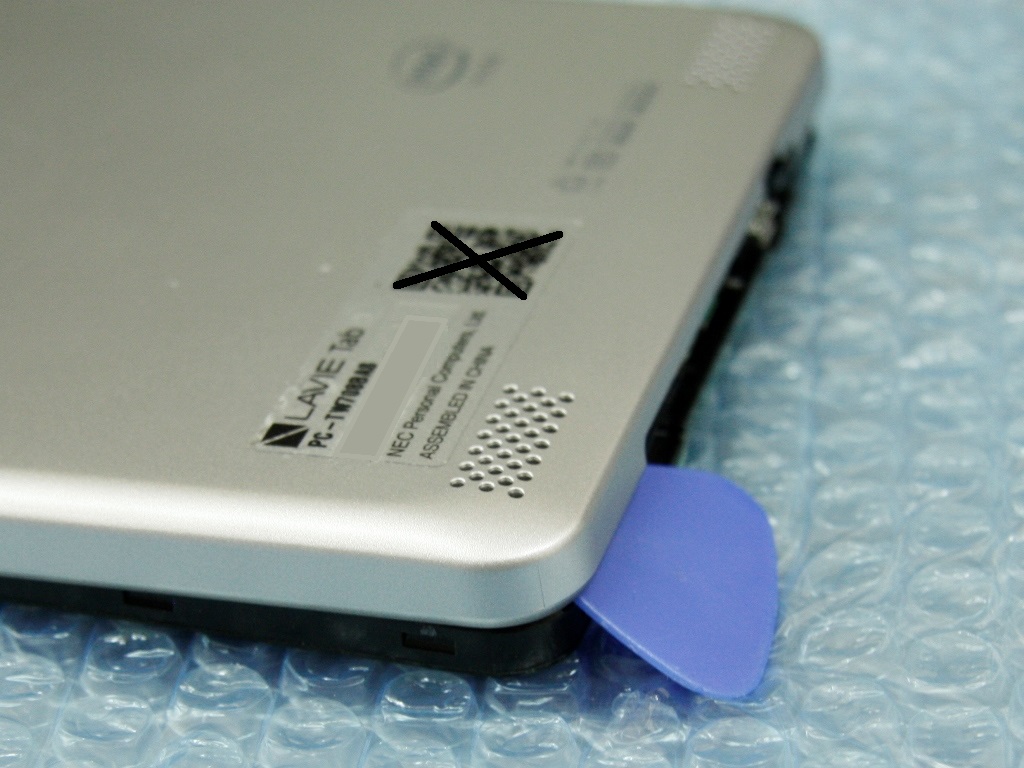

反対側の角のツメも外します。地味に強力ですが、はじめに外した方よりは楽に外れてくれると思います。 続いて、そちら側の側面のツメもパキパキと外していきます。
分解ネタでよく言われることですが、もう使わないクレジットカードなどがあればそれらでも代用可

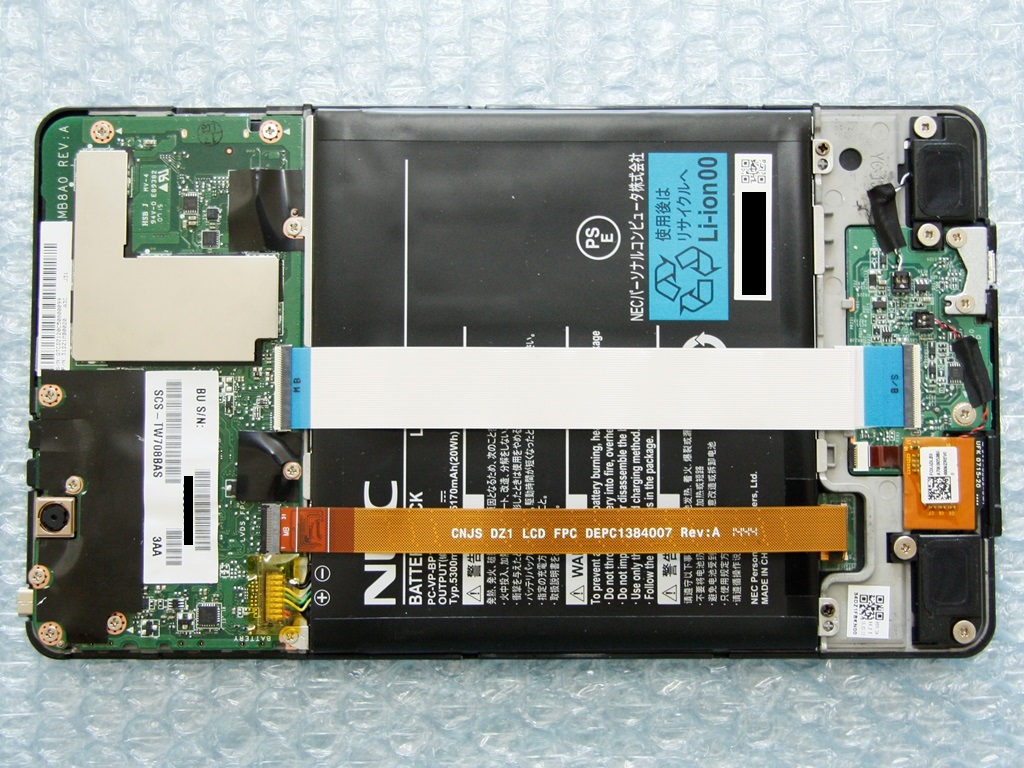

上部の Micro HDMI コネクタ や マイク・ヘッドフォン入出力端子に気をつけて蓋を外すと、こんな感じになっていました。
スペースの約半分はバッテリですね。

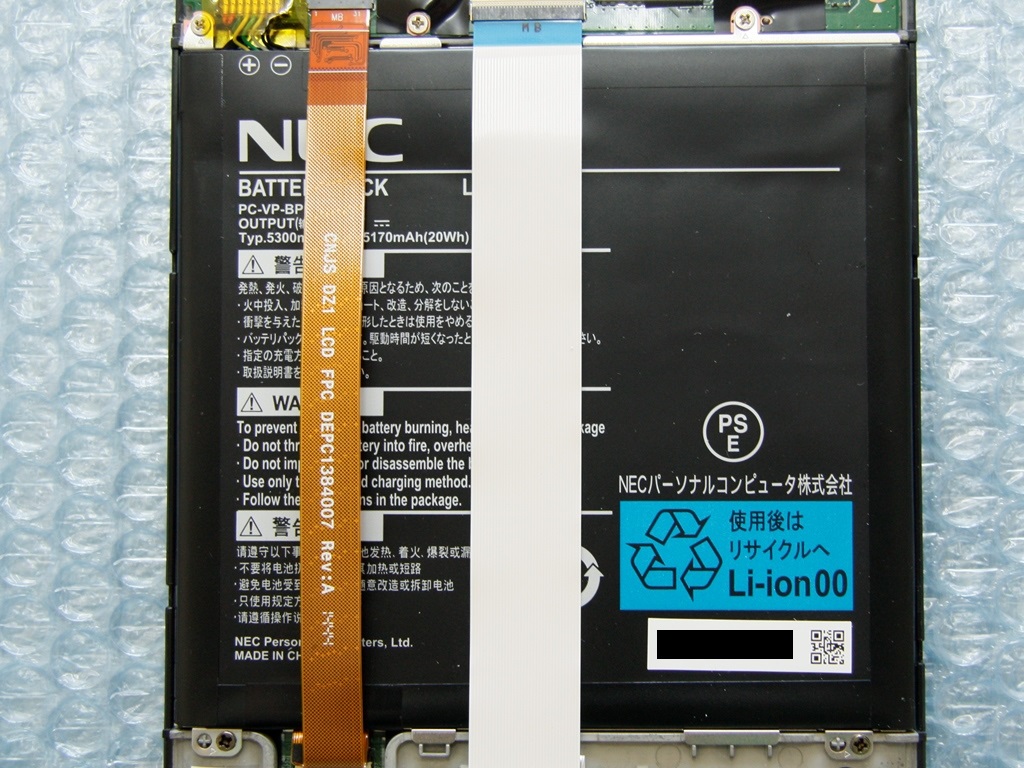

バッテリ
上部と下部とで基盤が分かれています。

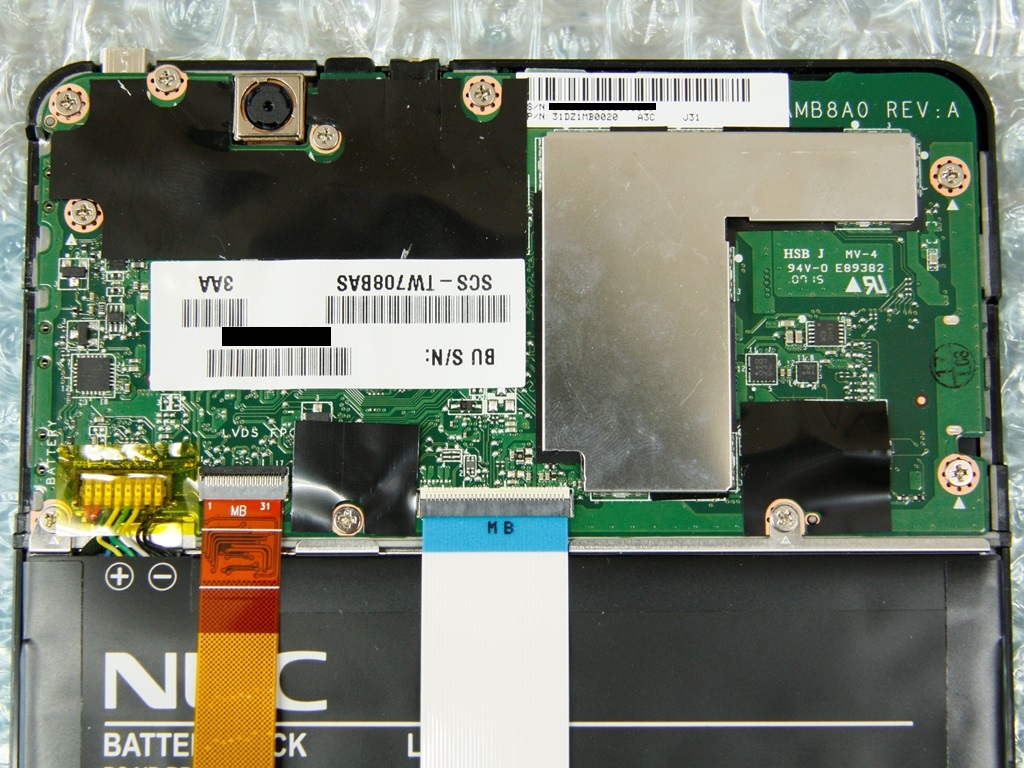

マザーボード
サブ基盤
もうしばらく分解を進めてみます。
…次ページへ続く
