DELL Latitude 3550の液晶パネル交換を行いました。

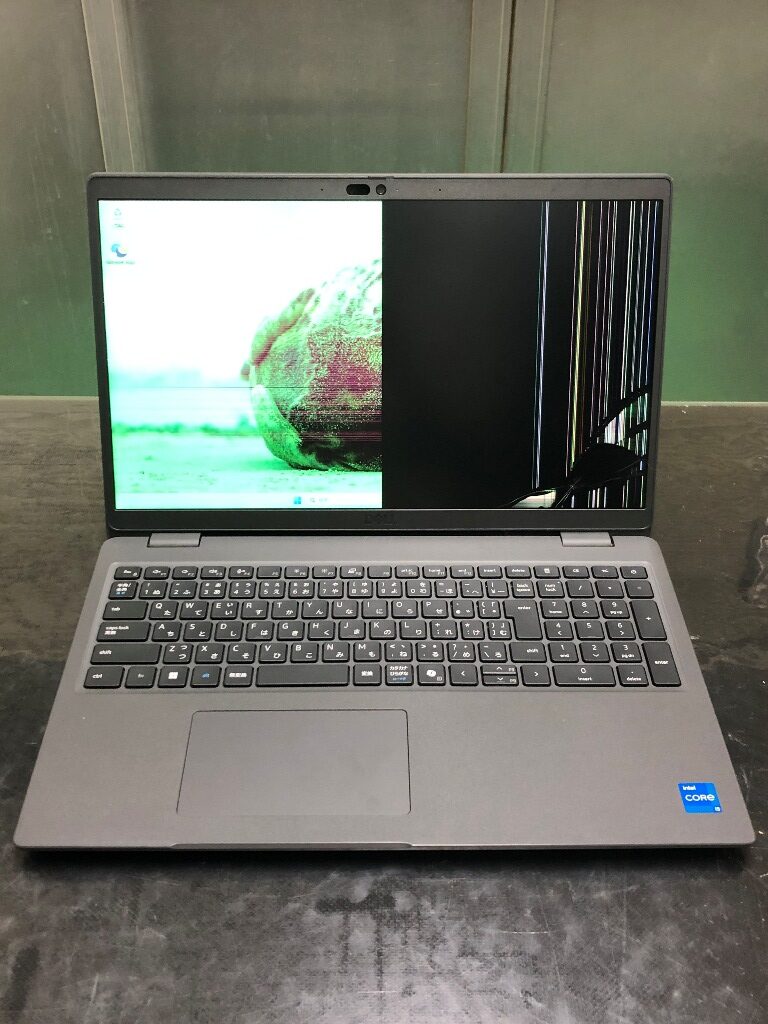

右半分がほぼ完全に映らなくなっており、左側も色味に異常が出ていました。
画像と共に修理過程を追っていきます。

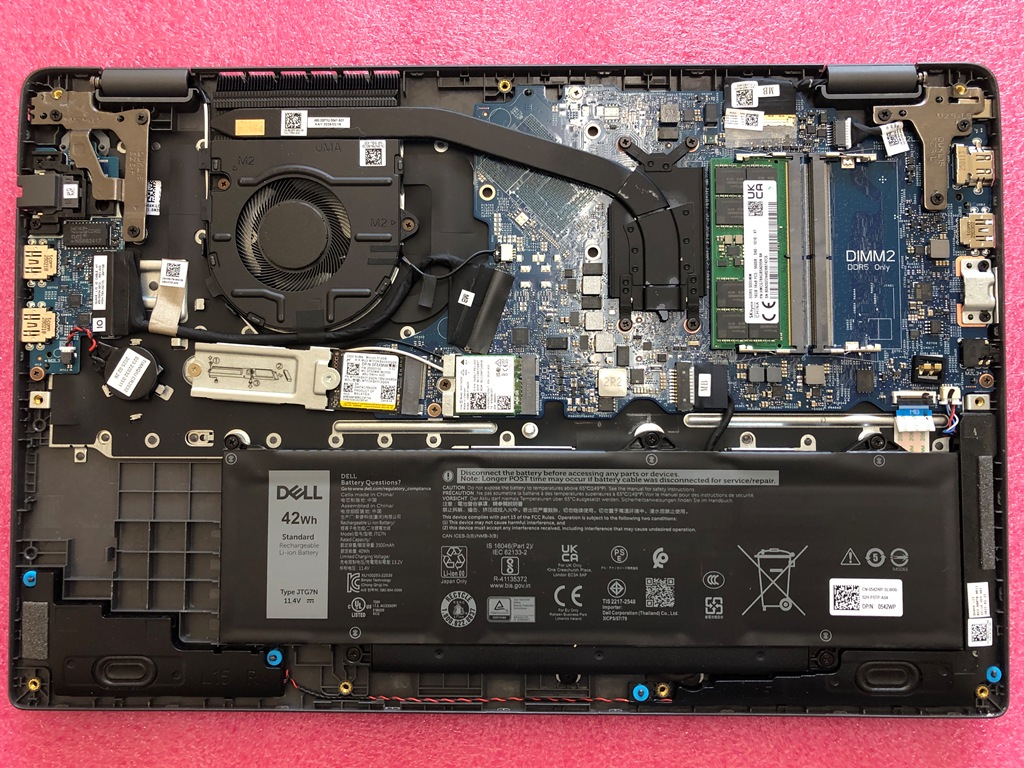

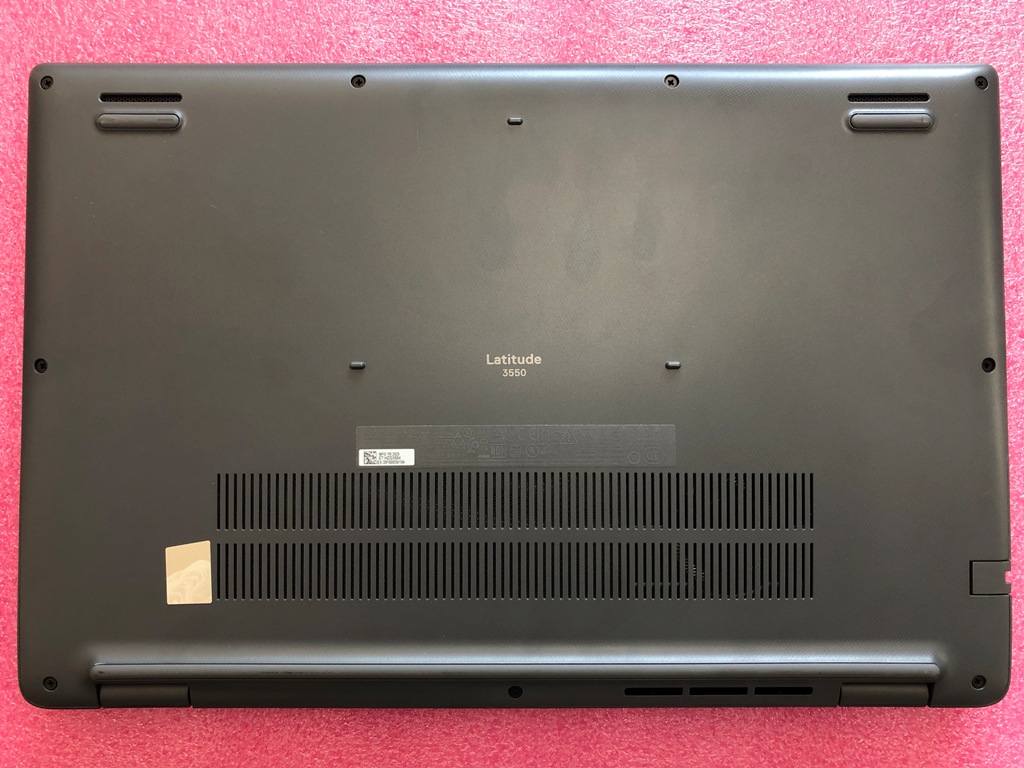

はじめに、裏蓋を開けます。

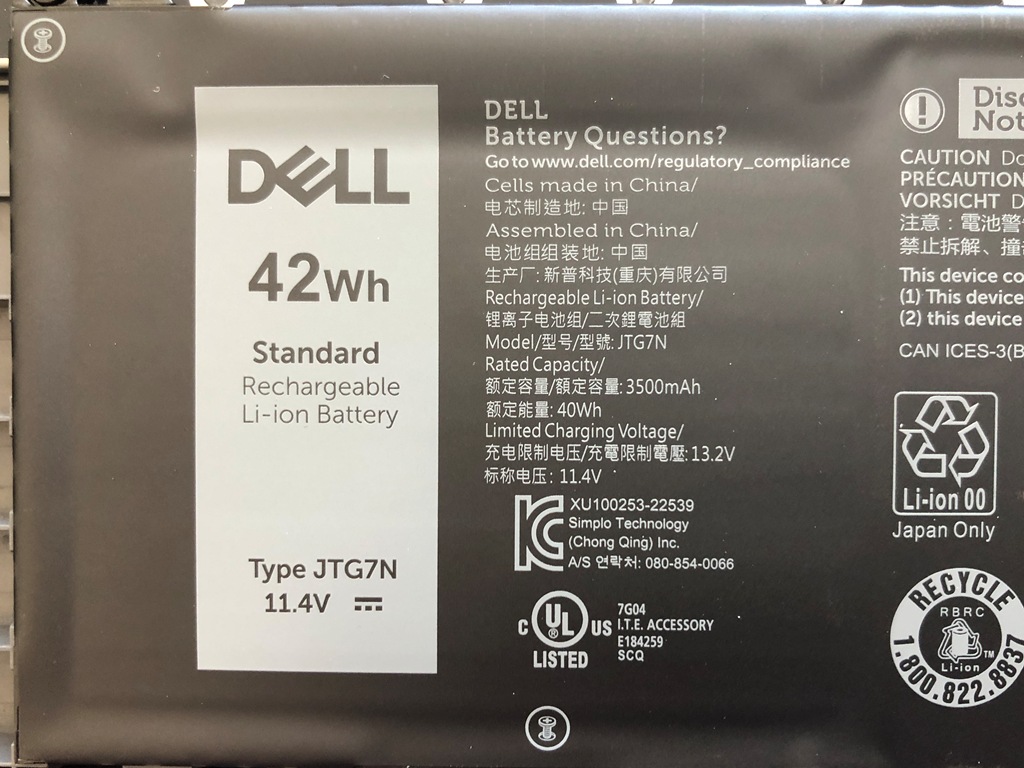

搭載されていたバッテリは、「JTG7N」でした。

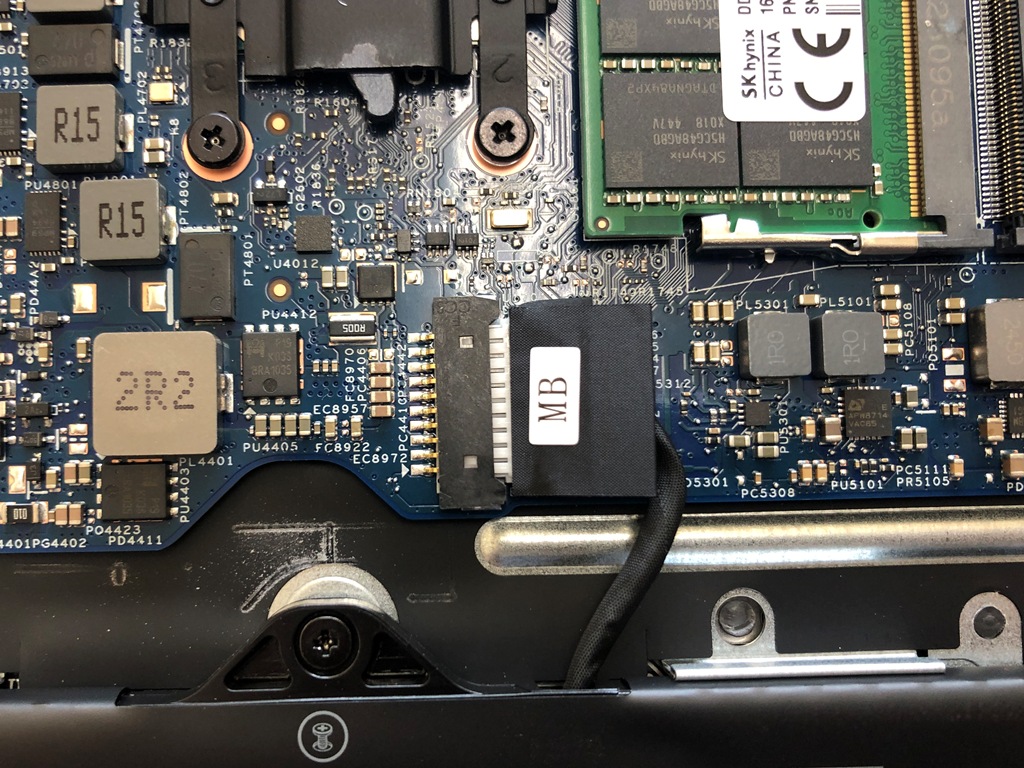

本格的な作業に着手する前に、バッテリのコネクタを外します。

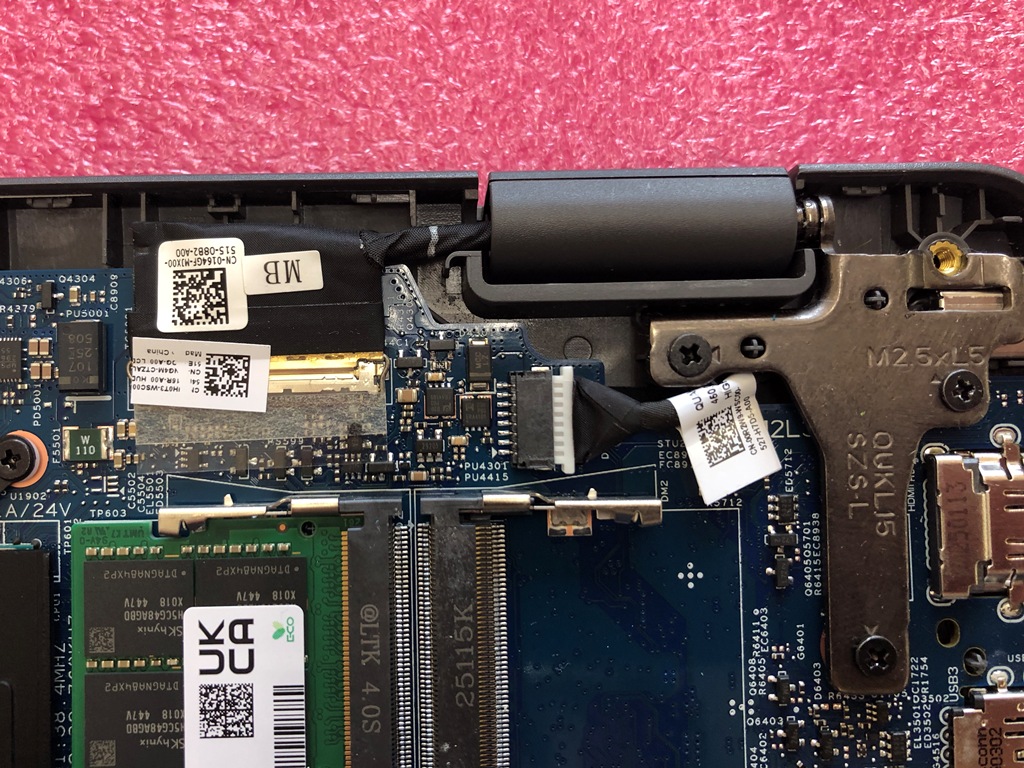

液晶モニタケーブルコネクタを取り外します。

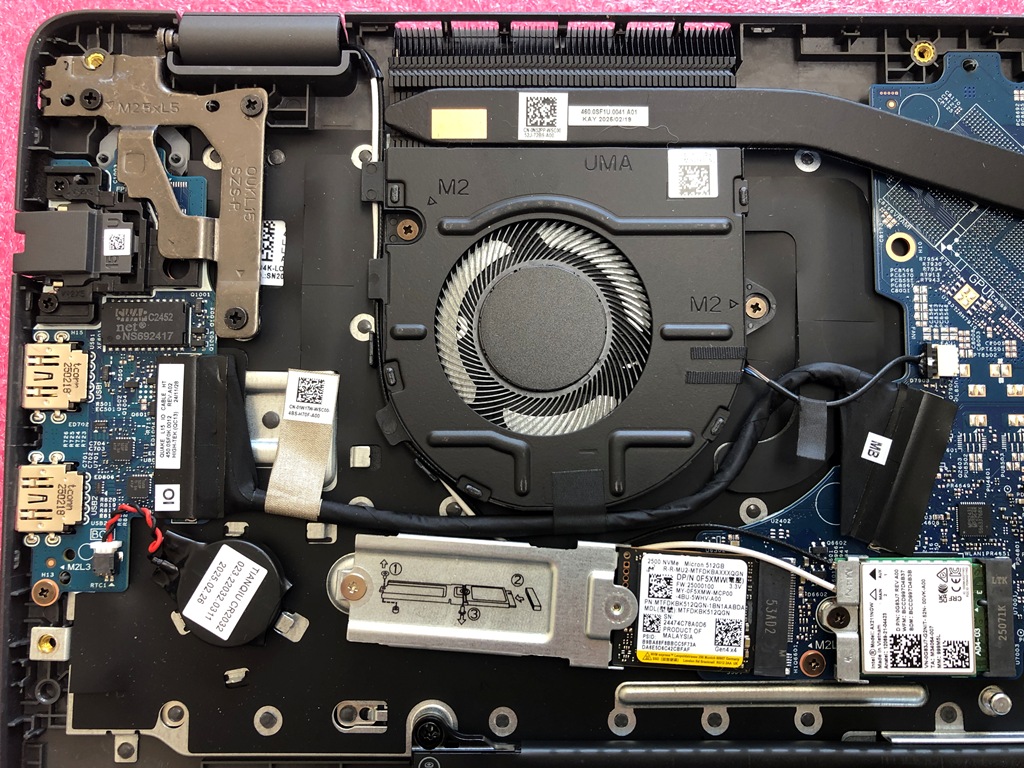

無線LANアンテナケーブルを取り外します。
なおこの際、無線LANアンテナケーブルがどのように配線されているかをあわせて確認しておきます。

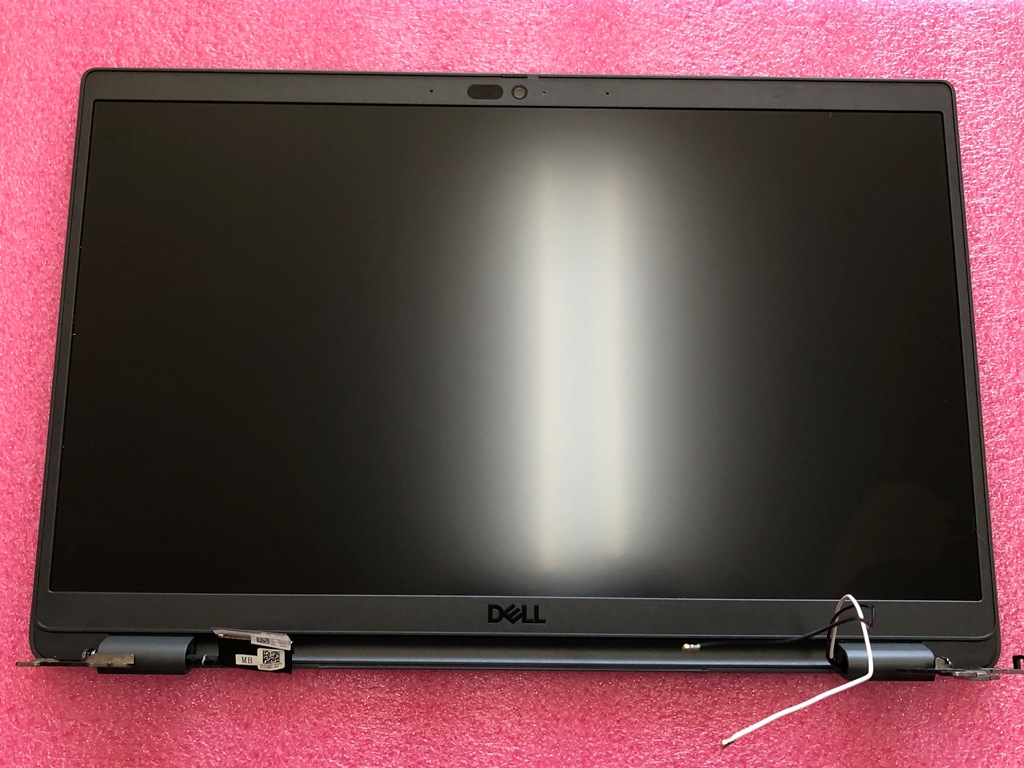

液晶パネルユニットを取り外します。

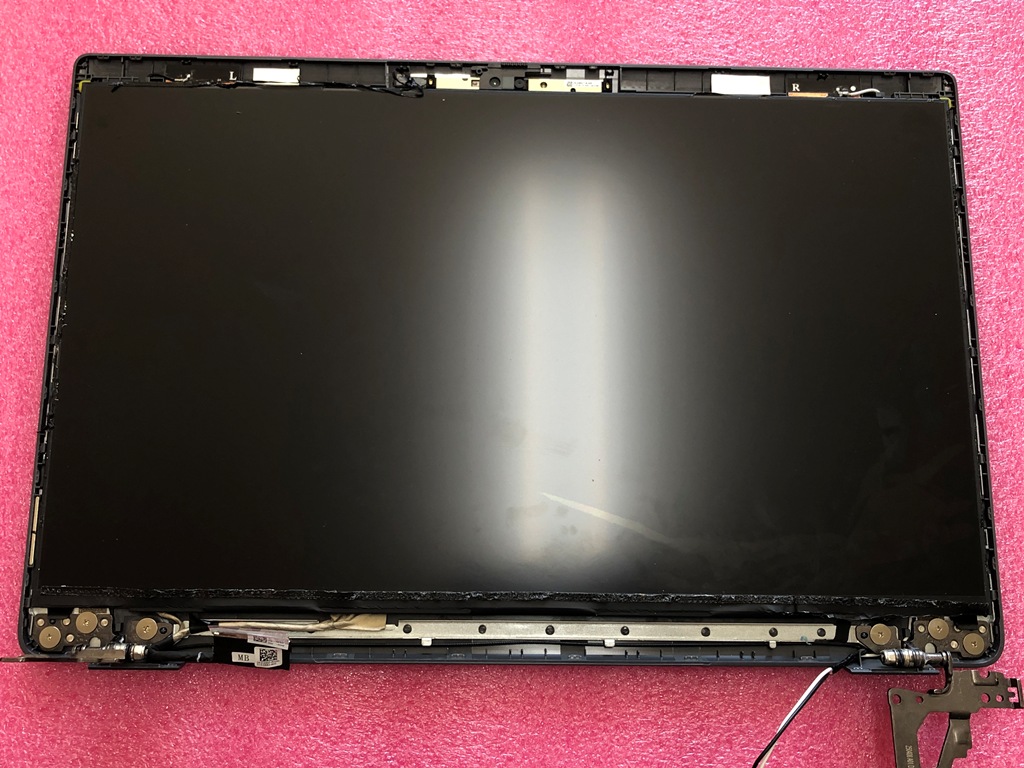

外枠のベゼルを取り外します。

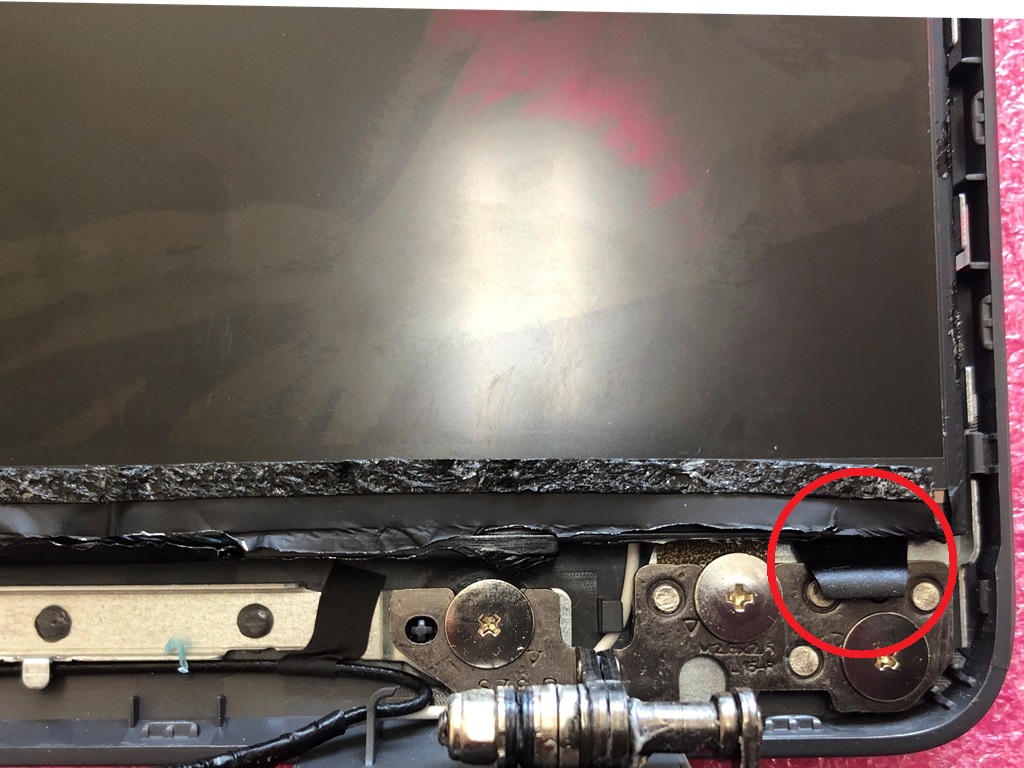

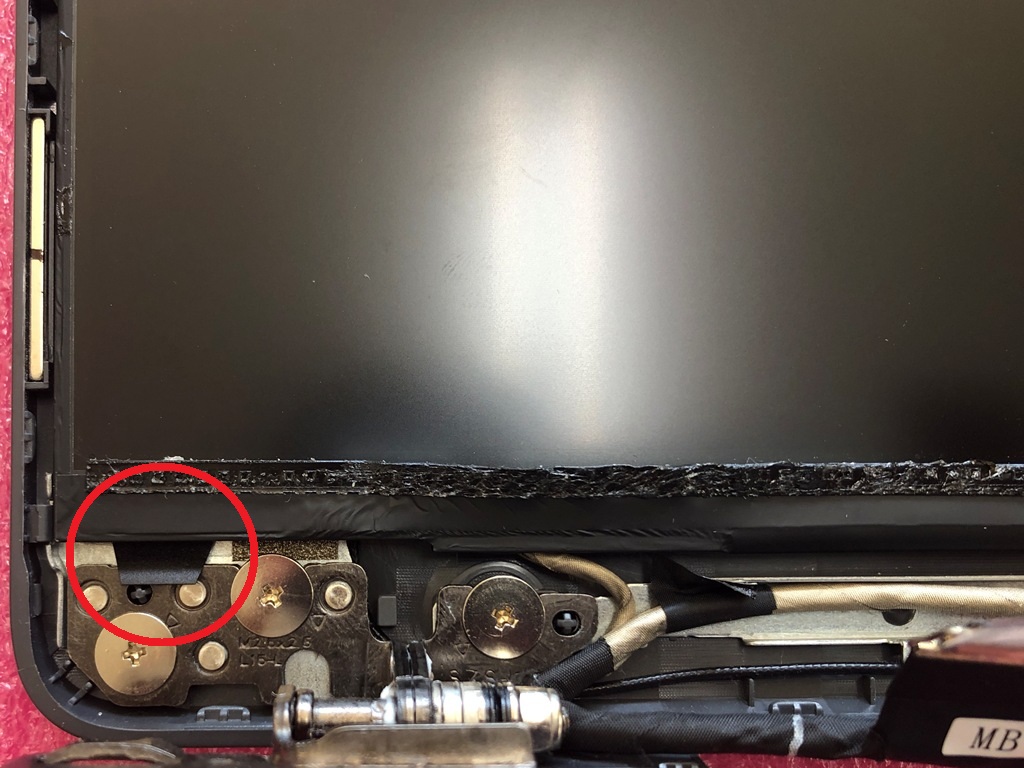

左右2か所の、液晶パネルを留めている両面テープを引っ張って外します。
途中でちぎれないように慎重に引っ張ります。

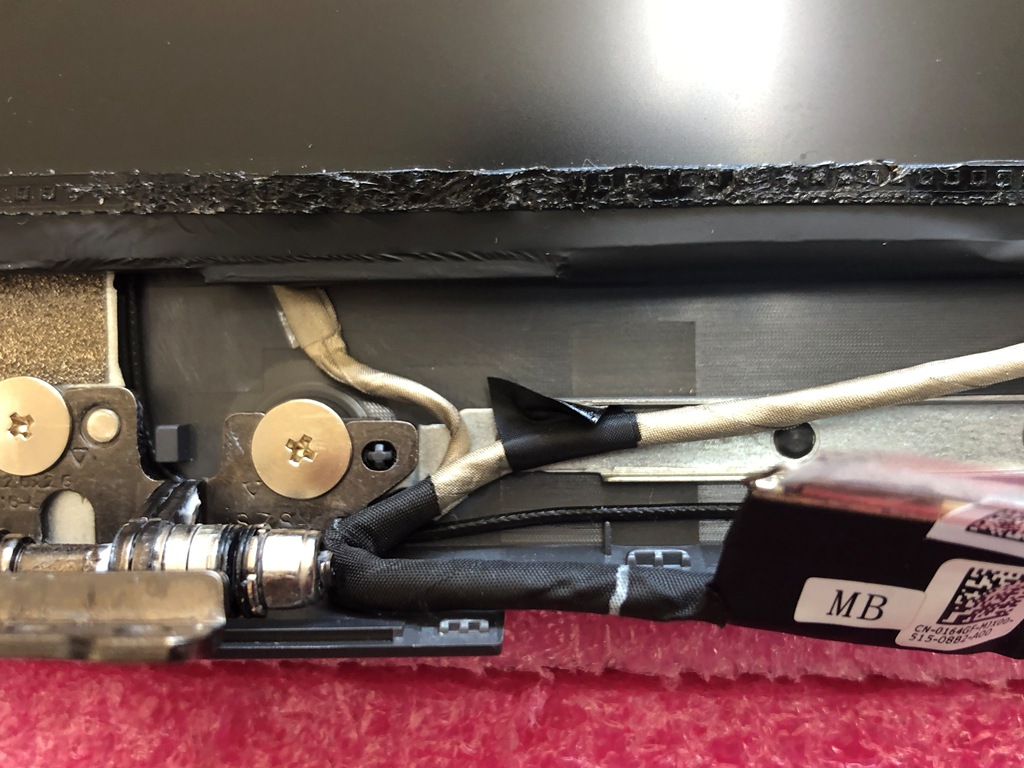

液晶パネルにつながっているケーブルがテープで留められているので、外します。

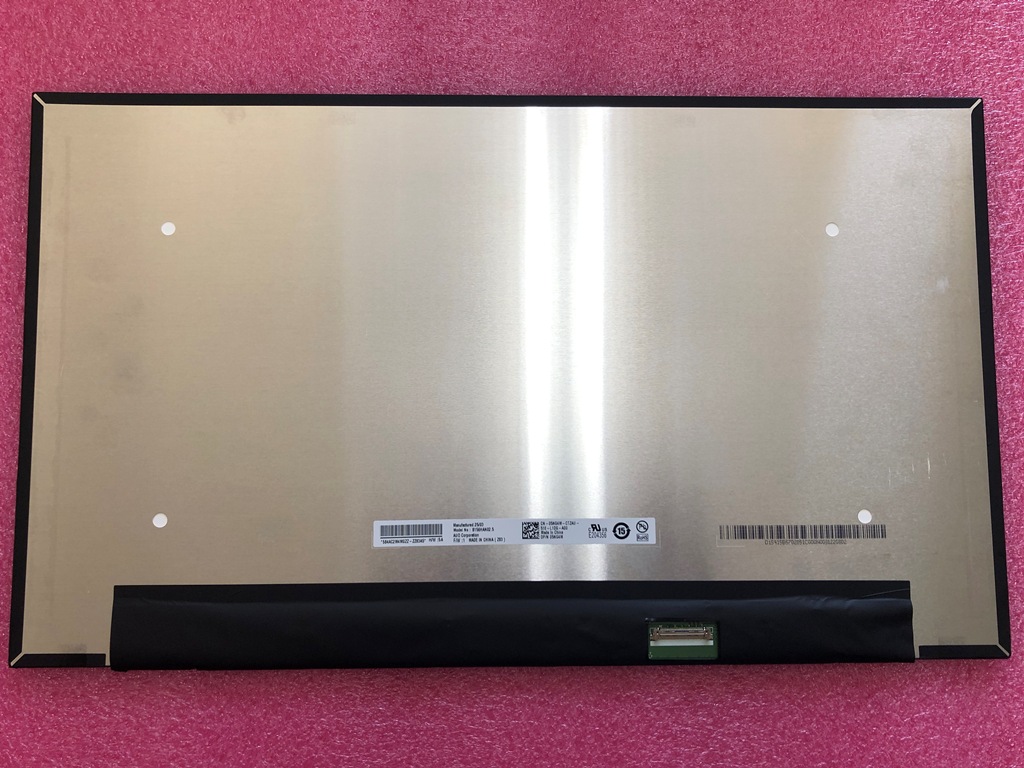

液晶パネルを取り外します。

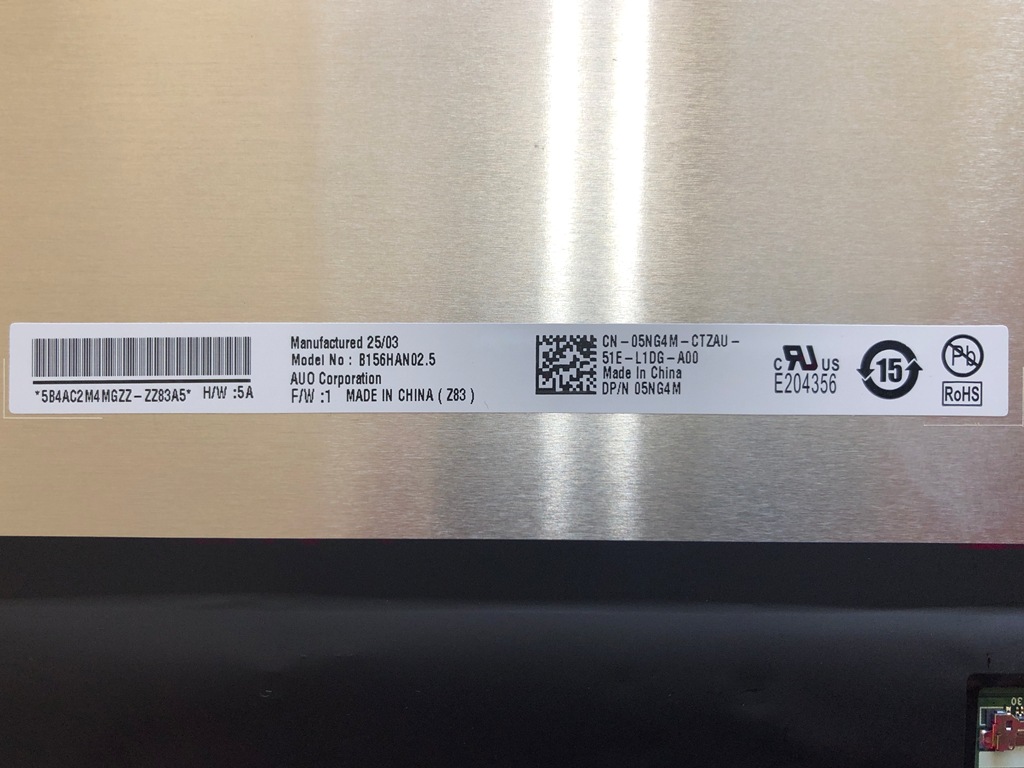

使用されていた液晶パネルは、「B156HHAN02.5」でした。

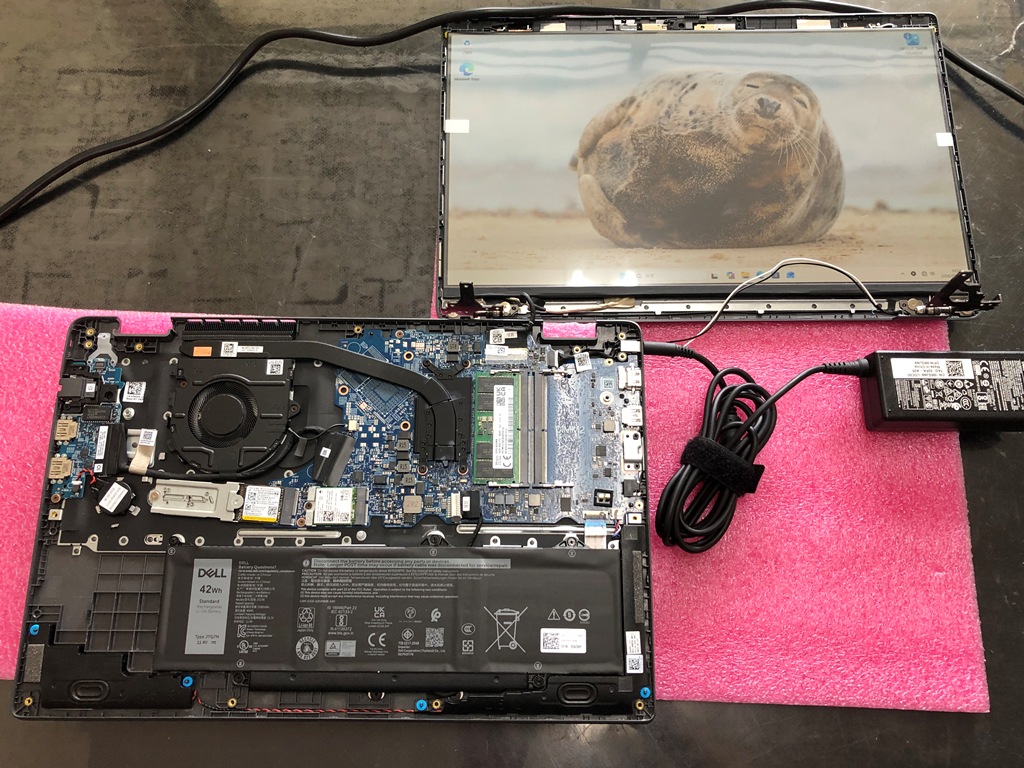

新しい液晶パネルに差し替え、初期不具合のないことを確認するために仮組動作確認を行います。

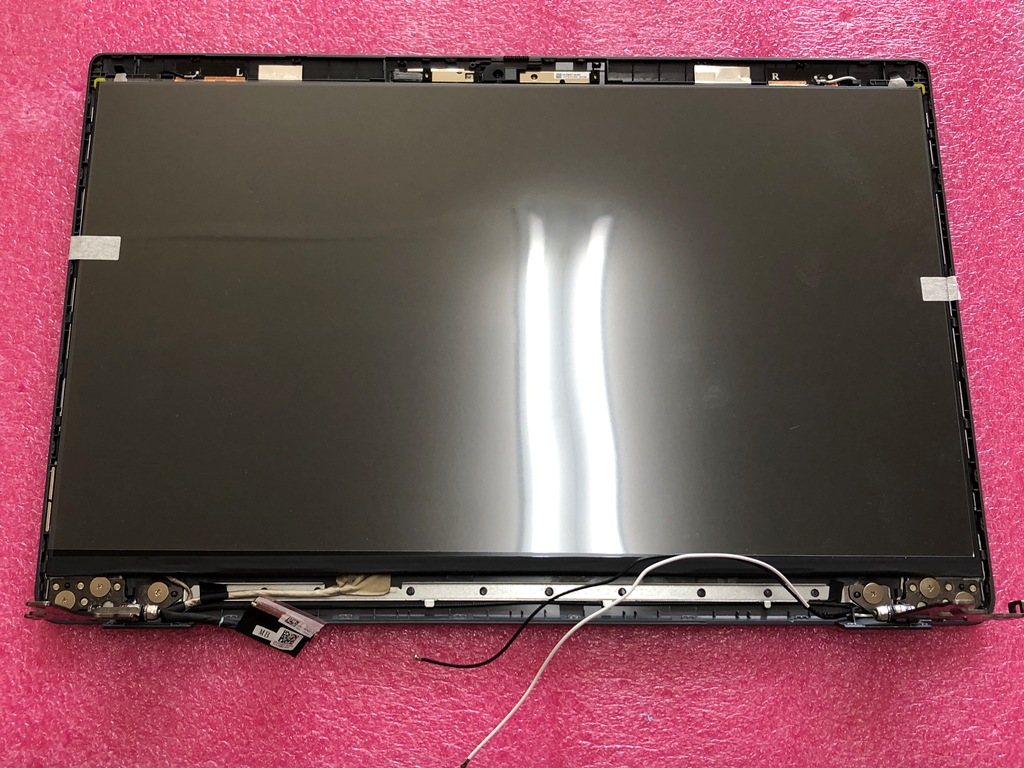

液晶パネルカバー側に新しい両面テープを貼り付け、新しい液晶パネルを取り付けます。
ベゼルに残った両面テープを全てはがしとり、新しい両面テープを貼り付けます。

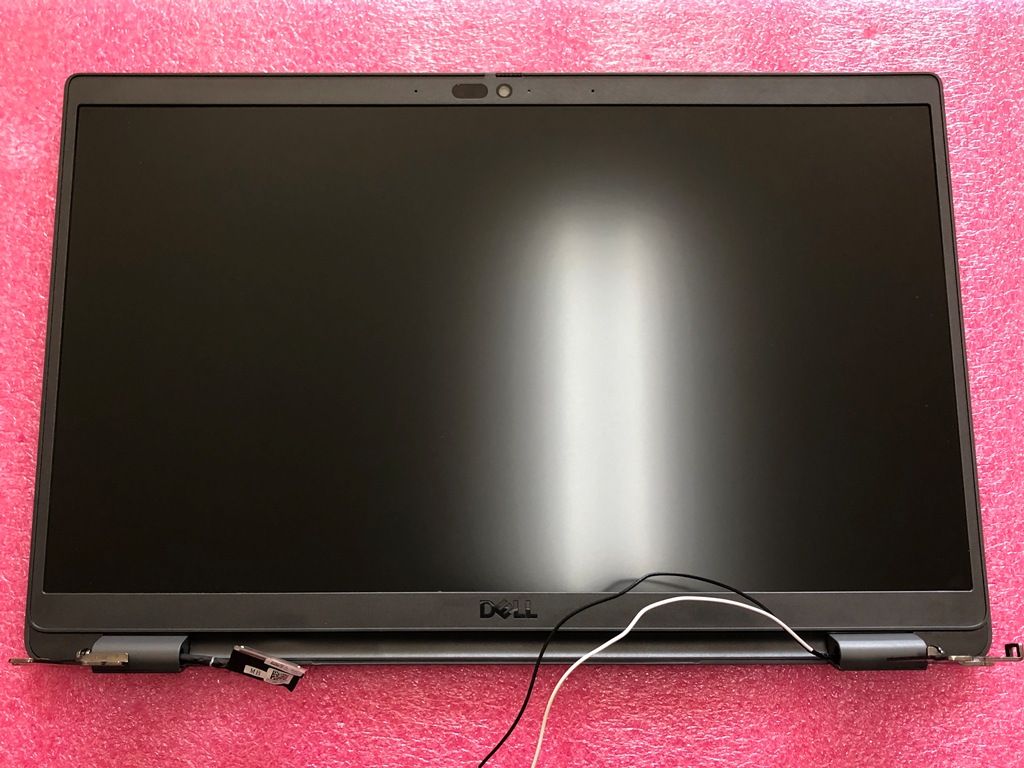

ベゼルを液晶パネルカバーに取り付けます。

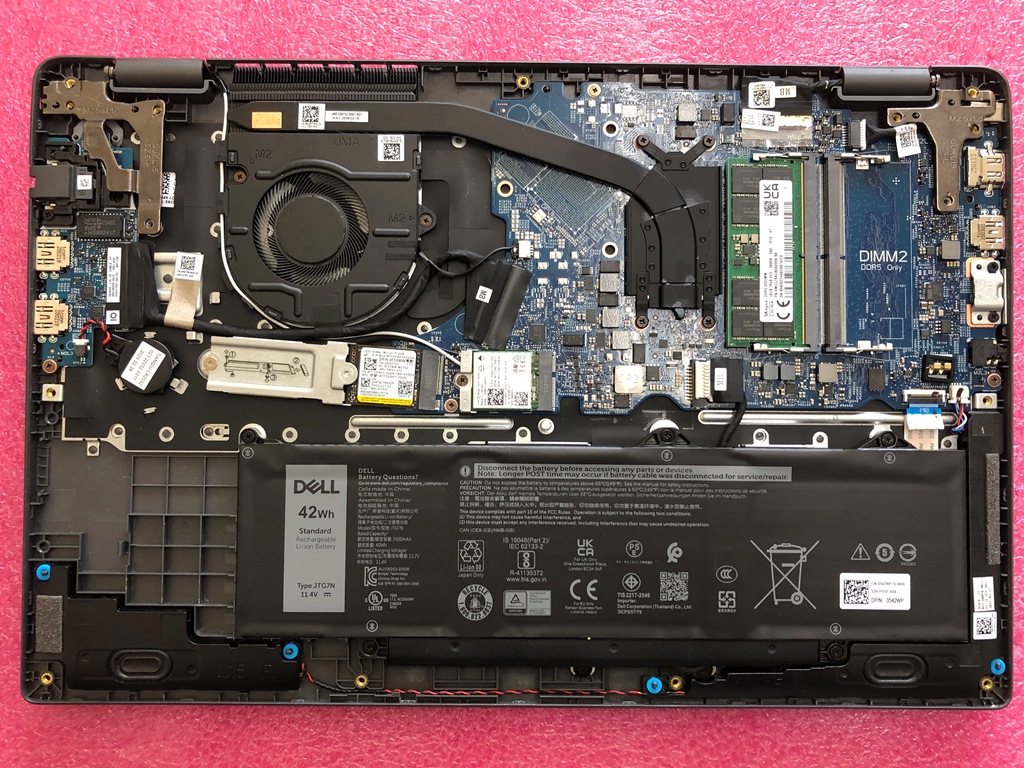

液晶パネルユニットを本体に組み込みます。
各ケーブルの結線も併せて行います。

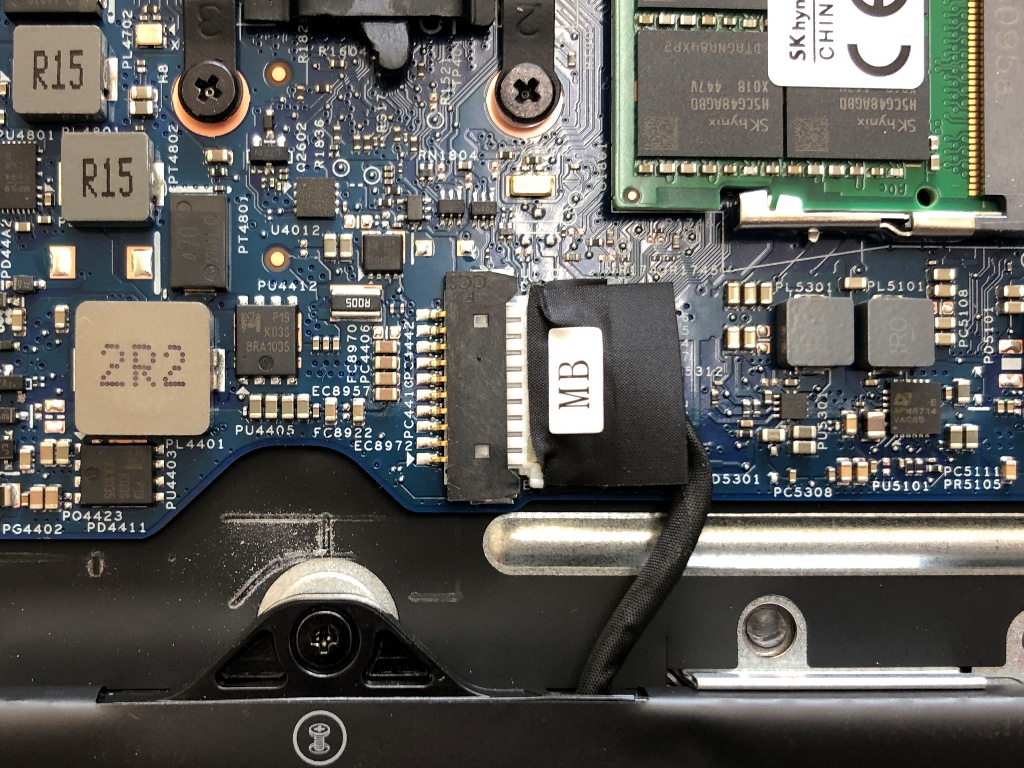

最後に、バッテリコネクタを再取付します。
全て組み直したら、最終チェックを行って完了です。

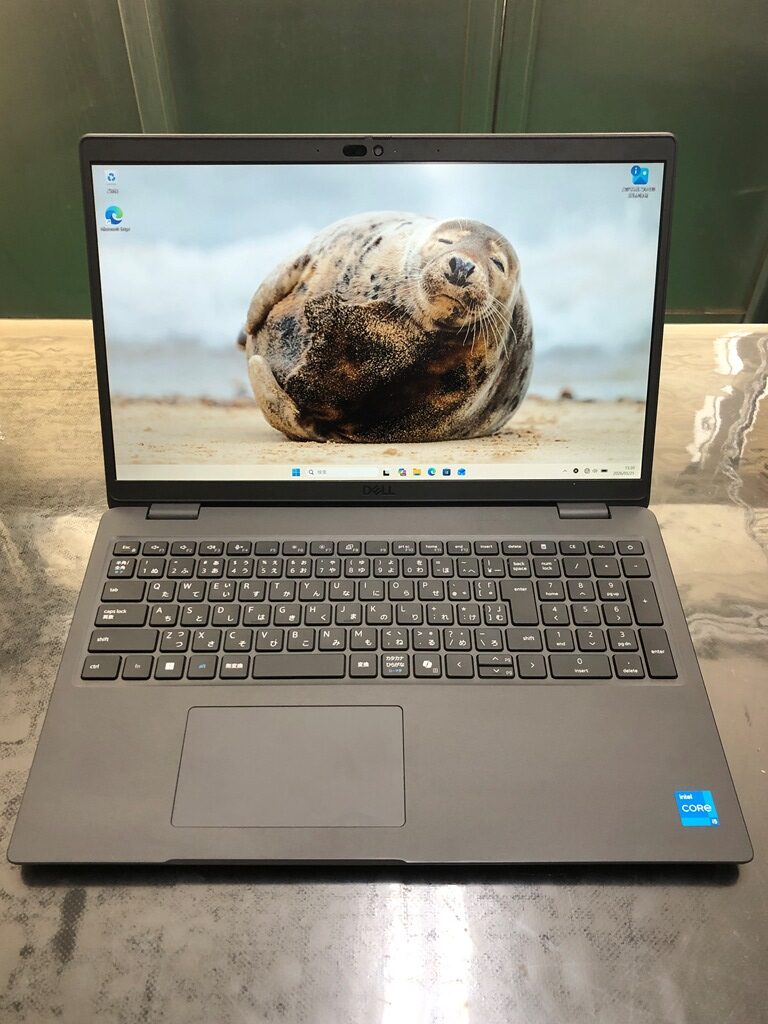

無事に画面が正常に表示されるようになりました。
