Fujitsu STYLISTIC Q702/G FMVNQ8PE の分解

 Fujitsu社のWindows7搭載タブレット「STYLISTIC Q702/G」が入庫しました。 入庫のタイミングは、前回分解した Lenovo Tablet2と同時期でした。
 ということで、前回の悲しみを乗り越え、こちらも分解を試みました。

STYLISTIC Q702/G オモテ面STYLISTIC Q702/G

 まずは、裏返します。

STYLISTIC ウラ面

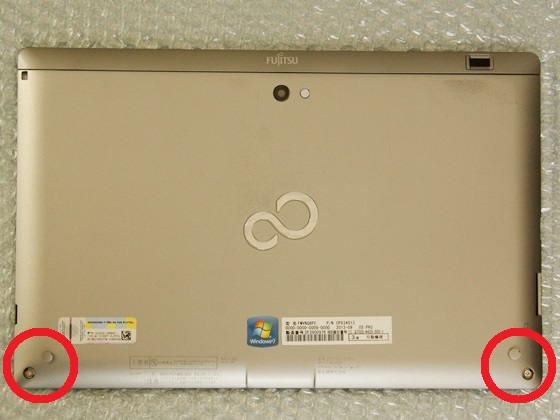

 次に、タブレット下側にあるネジ隠しのキャップ2つを取り外します。
 プラスチック製で、油断するとキズが残りますのでお気をつけて。
 私は多少のキズ付き覚悟でカッターナイフの先で外しました。

ネジ隠しのキャップを取り外す画像の赤丸部分です。今回はネジもこのタイミングで外しました

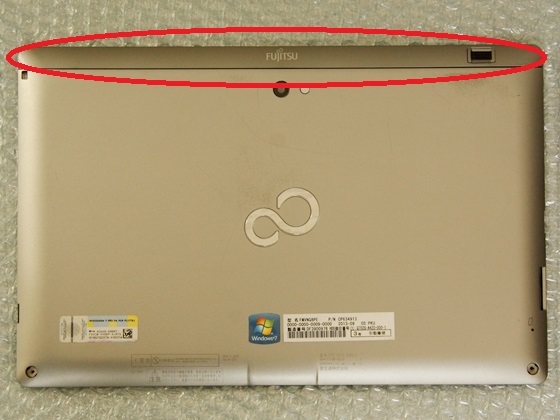

 タブレット上部にある細長いカバーを取り外します。
 カバー下側ががっぷりツメで押さえられていますので、上側から外していきます。

ネジを外す

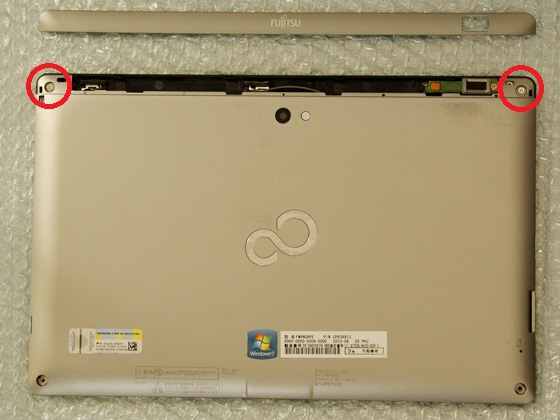

 カバーを外すと両端2箇所がネジで留められていますので、外します。

トップカバーを外す

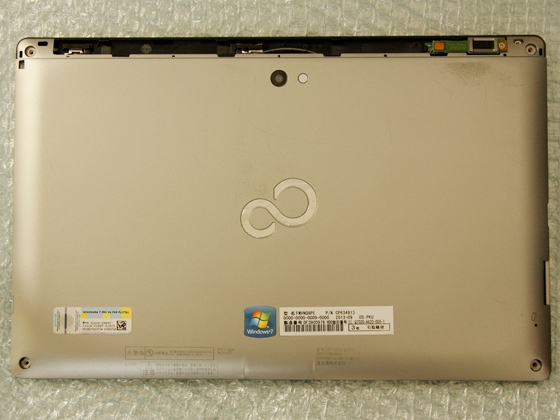

 あとは外周がツメで留まっているだけですので、慎重にパキパキ外していきます。

ツメを外していく

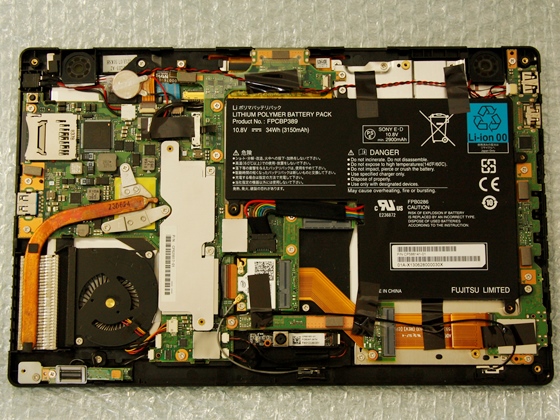

 頑張って裏蓋を取り外すと、こんな感じになっていました。

STYLISTIC Q702/G 内部

 SSDは取り除かれているものの、 前回のLenovo Tablet2 とは異なり、今回はマザーボードがありました。個人的にはもうそれだけで満足です、気分的に。

【2015/09/09:新規投稿】
【2016/05/03:ページ移動】

  • スポンサーリンク
  • スポンサーリンク

「Fujitsu STYLISTIC Q702/G FMVNQ8PE の分解」への2件のフィードバック

  1. はじめまして。
    記事を拝見しました。今度、Q702/Gの中古購入を予定しているので大変に興味深い記事でした。
    さて、質問なのですが、当機のSSDはmSATAタイプってことでよろしいのでしょうか?
    また、換装は可能でしょうか?
    当方、通常の2.5インチや3.5インチタイプのストレージは扱った事はありますが、mSATAは未経験で換装するなら規格等で何か気をつける点等有るなら併せてご教授下さると幸いです。
    いきなりのコメントで不躾質問で恐縮ですがよろしくお願いいたします。

    1. 当方の記事をご覧いただき、まことにありがとうございます。
      コメントの返信が遅れ、大変失礼いたしました。

      こちらの機器は mSATA SSD が搭載可能であります。換装も可能であります。
      実用上、mSATA SSD 搭載の際に気を付けるべき点はこれといってございませんので、お好みの SSD をチョイスいただいて差し支えないと考えております(あえて申し上げるならば、仮にSSD非搭載モデルの中古品をご購入された場合に、SSDを取り付けるネジがQ702に付属してくれているか否か、くらいのものであります。もし欠品している場合、別途ご用意が必要となります)。

      以上、たいそう今更な感がございますが、参考までによろしくお願い致します。
